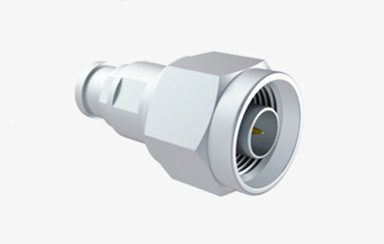

N เครื่องเชื่อม RF Coaxial เพศชายสําหรับ CXN3450/MF740A ประเภทเคเบิล Solder
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| ชื่อสินค้า: | คอนเนคเตอร์โคแอกเชียล RF ชนิด N | การชุบ: | ชุบทอง / ชุบนิกเกิล |
|---|---|---|---|
| อุปสรรค: | 50Ω | ช่วงความถี่: | ดีซี~11GHz |
| รุ่น: | N-J206G-1 | เพศ: | หญิง |
| เน้น: | เครื่องเชื่อม RF Coaxial แบบ Solder,N เครื่องเชื่อม RF Coaxial เพศชาย,CXN3450 RF Coaxial Connector เครื่องเชื่อมต่อ |
||
N เครื่องเชื่อม RF Coaxial เพศชายสําหรับ CXN3450/MF740A ประเภทเคเบิล Solder
เครื่องเชื่อมประเภท N คือ เครื่องเชื่อมประเภท coaxial ที่มีเส้นใยที่รู้จักกันดีด้วยคุณสมบัติการต่อต้านการสั่นสะเทือนที่ดีและผลงานทางไฟฟ้าที่มีช่วงความถี่ทั่วไปถึง 11 GHzสามารถทํางานได้อย่างมีประสิทธิภาพถึง 18 GHzคอนเนกเตอร์เหล่านี้มีความยืดหยุ่นและเข้ากันได้กับสายไฟ RF หลากหลายชนิด ทําให้มันถูกใช้ในอุตสาหกรรม เช่น การบิน, ท้องอากาศ, ระบบราดาร์, การสื่อสารไมโครเวฟ,การสื่อสารดิจิตอล, และอุปกรณ์ทดสอบและวัด
รายละเอียด
หมายเหตุ:ข้อมูลเฉพาะของรุ่นนี้ขึ้นอยู่กับข้อมูลในใบนิยามสินค้า
| คุณสมบัติไฟฟ้า | ||
| อุปสรรค | 50Ω | |
| ระยะความถี่ | DC ~ 11GHz ((Max.18GHz) | |
| ความดันเฉพาะ | 1000VRMS* ((Max.Sea Level) | |
| โดเลคทริก ความตึงเครียด-ความต้านทาน | 1500VRMS* ((Max.Sea Level) | |
| ความต้านทานต่อการปิด | ≥ 5000MΩ | |
| ความต้านทานกลาง | ผ่าตัดภายนอก | ≤0.5mΩ |
| คอนดิกเตอร์กลาง | ≤ 1.5mΩ | |
| VSWR | ≤ 1.3 | |
| คุณสมบัติวัสดุและเครื่องกล | ||
| คอนดิกเตอร์ศูนย์ | เพศชาย | เนื้อทองแดง |
| หญิง | โฟสฟอร์ ทองแดง ทองคํา | |
| สัมผัสที่ทนทาน | โฟสฟอร สีทองแดง | เครื่องยนต์ |
| กล่อง / โฮสติ้ง | ทองแดง สแตนเลส | ทองเคลือบ Passivation |
| เครื่องจับสายไฟฟ้า | สีเหลือง | เครื่องเคลือบ nickel |
| อุปกรณ์กันไฟ | PTFE | |
| ก๊าซเกต | ยางซิลิโคน | |
| ความทนทาน | 500 วงจร | |

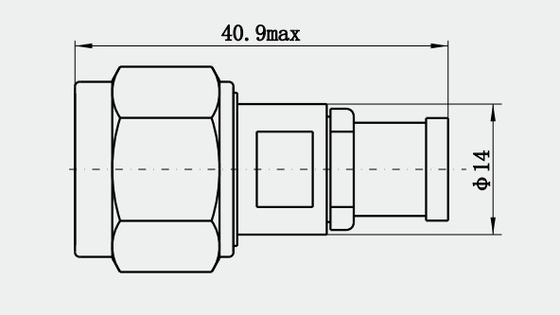

ภาพวาดรายละเอียด
ลักษณะ:
1.สายนําภายนอก: ปกติทําจากวัสดุโลหะ มีความสามารถในการนําไฟฟ้าและความแข็งแรงทางกลที่ดี ไม่เพียงแค่เป็นวงจรส่งสัญญาณแต่ยังมีบทบาทในการปรับและปกป้องส่วนภายใน.
2- คอนดิวเตอร์ภายใน: ผลิตจากวัสดุโลหะเช่นกัน และคอนดิวเตอร์ภายนอกรวมกันสร้างช่องส่งสัญญาณการออกแบบต้องให้แน่ใจว่า การส่งสัญญาณของความสูญเสียน้อยและประสิทธิภาพสูง.
3. ปรับความร้อน: ตั้งอยู่ระหว่างตัวนําภายในและภายนอก, ใช้เพื่อแยกสอง, เพื่อป้องกันสัญญาณการตัดสั้น, วัสดุโดยทั่วไปถูกเลือกความมั่นคงแบบดิจิเล็คตริกคงที่ความทนทานต่ออุณหภูมิที่ดี.
4.กลไกล็อค: การใช้สายเชื่อมต่อที่มีเส้นใย โดยการหมุนล็อคเพื่อให้เกิดการเชื่อมต่อที่รวดเร็วและน่าเชื่อถือการออกแบบนี้ทําให้เครื่องเชื่อมในสภาพสั่นหรือกระแทกยังสามารถรักษาการเชื่อมต่อที่มั่นคง.
การใช้งาน:
1อุปกรณ์สื่อสารไร้สาย: เครื่องเชื่อม RF สายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายอุปกรณ์ส่งไมโครเวฟ และอื่นๆคุณลักษณะการส่งสัญญาณความกว้างของแบนด์วิทและการทํางานที่ขาดทุนน้อย เพื่อให้การส่งสัญญาณมั่นคง
2อุปกรณ์อิเล็กทรอนิกส์รถยนต์: ด้วยการปรับปรุงอิเล็กทรอนิกส์รถยนต์ เครื่องเชื่อมประเภท N ยังถูกใช้ในราดาร์รถยนต์ ระบบการนําทางเครื่องชาร์จไร้สายและอุปกรณ์อื่น ๆ เพื่อตอบสนองความต้องการในการส่งสัญญาณความถี่สูง.
3อุปกรณ์ทางการแพทย์: ในสาขาอุปกรณ์ทางการแพทย์ สามารถใช้สายเชื่อม N ประเภทสายเชื่อม RF สําหรับการติดตามระบบไร้สายของอุปกรณ์ทางการแพทย์ การส่งข้อมูล เป็นต้นเพื่อให้แน่ใจถึงความแม่นยําและข้อมูลทางการแพทย์ในเวลาจริง.
รายการสินค้า:
| เครื่องปรับรังสี |
| รวมเคเบิล RF |
| ปริมณฑลประปาจากกระจกไปยังโลหะ |
| เครื่องเชื่อม J30J Series |
| เครื่องย่อยหมุนไมโครเวฟ |
| คลื่นนําไปยังตัวปรับอากาศแบบโคอาเซียล |
| สายเชื่อม RF SMA/SSMA |
| เครื่องเชื่อม RF SMP/SSMP |
| เครื่องเชื่อม RF MCX/MMCX |
| เครื่องเชื่อม RF TNC |
| เครื่องเชื่อม RF ประเภท N |
| เครื่องเชื่อม RF BNC เครื่องเชื่อมคลื่นมิลลิเมตร ((2.4mm, 2.92mm) |
การบรรจุและการจัดส่ง:
* กล่องส่งออกมาตรฐาน
* ตามความต้องการของลูกค้า
หมายเหตุ:
เรามีมากกว่า 10,000 ชนิดของN ประเภท เครื่องเชื่อม, หากเชื่อมที่คุณกําลังใช้ไม่ได้พบ, กรุณาติดต่อเราด้วยรายละเอียดของคุณมันคือ.
