รายละเอียดสินค้า:
การชำระเงิน:
|

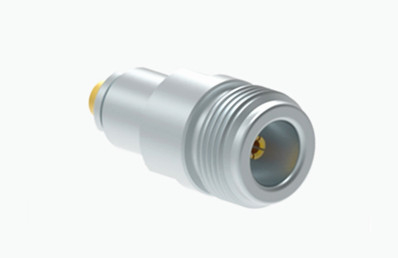

| ชื่อสินค้า: | คอนเนคเตอร์โคแอกเชียล RF ชนิด N | การชุบ: | ชุบทอง / ชุบนิกเกิล |
|---|---|---|---|
| อุปสรรค: | 50Ω | ช่วงความถี่: | DC~11GHz(สูงสุด 18GHz) |
| รุ่น: | N-K416G | VSWR: | ≤1.3 |
เครื่องเชื่อมประเภท N คือ เครื่องเชื่อมแบบโคอาชียัลที่มีเส้นใยที่โด่งดังด้วยความสามารถในการป้องกันการสั่นสะเทือนที่แข็งแกร่งและคุณสมบัติไฟฟ้าที่เหนือกว่า โดยมีช่วงความถี่ทั่วไปถึง 11 GHzอย่างไรก็ตาม, สามารถรองรับความถี่สูงถึง 18 GHz. การออกแบบการเชื่อมต่อ threaded รับประกันเสียงต่ําและความทนทานสูงต่อการกระแทกและการสั่นสะเทือน. เครื่องเชื่อม LTI N ของเราปฏิบัติตามมาตรฐาน MIL-C-39012.คอนเนกเตอร์เหล่านี้เข้ากันได้กับสายไฟ RF หลากหลายสาย และถูกใช้อย่างแพร่หลายในอุตสาหกรรม เช่น การบิน, ระบบบินและอวกาศ ระบบราดาร์ การสื่อสารไมโครเวฟ การสื่อสารดิจิตอล และอุปกรณ์ทดสอบและวัด
เรานําเสนอตัวเลือกการปรับแต่งสําหรับหลากหลาย N-type เครื่องเชื่อมและตัวปรับ เพื่อตอบสนองความต้องการของลูกค้าที่หลากหลาย ไม่ว่าจะเป็นคุณต้องการการตั้งค่าตรงหรือมุมขวาเครื่องติดตั้งฟลานจ์หรือเครื่องติดตั้งแผงเราสามารถปรับปรุงคําตอบให้เหมาะสมกับความต้องการของท่าน
รายละเอียด
หมายเหตุ:ข้อมูลเฉพาะของรุ่นนี้ขึ้นอยู่กับข้อมูลในใบนิยามสินค้า
| คุณสมบัติไฟฟ้า | ||
| อุปสรรค | 50Ω | |
| ระยะความถี่ | DC ~ 11GHz ((Max.18GHz) | |
| ความดันเฉพาะ | 1000VRMS* ((Max.Sea Level) | |
| โดเลคทริก ความตึงเครียด-ความต้านทาน | 1500VRMS* ((Max.Sea Level) | |
| ความต้านทานต่อการปิด | ≥ 5000MΩ | |
| ความต้านทานกลาง | ผ่าตัดภายนอก | ≤0.5mΩ |
| คอนดิกเตอร์กลาง | ≤ 1.5mΩ | |
| VSWR | ≤ 1.3 | |
| คุณสมบัติวัสดุและเครื่องกล | ||
| คอนดิกเตอร์ศูนย์ | เพศชาย | แบรส
เครื่องเคลือบ nickel |
| หญิง | โฟสฟอร์ทองแดง
เครื่องเคลือบ nickel |
|
| สัมผัสที่ทนทาน | โฟสฟอร สีทองแดง | เครื่องเคลือบ nickel |
| กล่อง / โฮสติ้ง | ทองแดง สแตนเลส |
เครื่องเคลือบ nickel |
| เครื่องจับสายไฟฟ้า | สีเหลือง | เครื่องเคลือบ nickel |
| อุปกรณ์กันไฟ | PTFE | |
| ก๊าซเกต | ยางซิลิโคน | |
| ความทนทาน | 500 วงจร | |

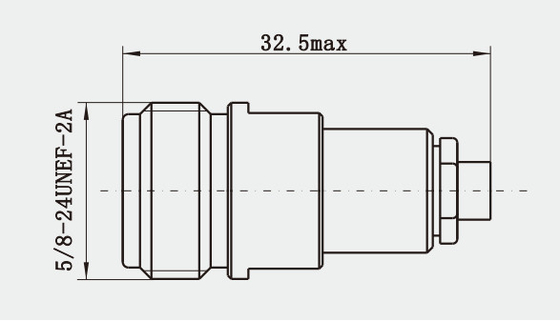

ภาพวาดรายละเอียด
รายการสินค้า:
| เครื่องปรับรังสี |
| รวมเคเบิล RF |
| ปริมณฑลประปาจากกระจกไปยังโลหะ |
| เครื่องเชื่อม J30J Series |
| เครื่องย่อยหมุนไมโครเวฟ |
| คลื่นนําไปยังตัวปรับ Coaxial |
| สายเชื่อม RF SMA/SSMA |
| เครื่องเชื่อม RF SMP/SSMP |
| เครื่องเชื่อม RF MCX/MMCX |
| เครื่องเชื่อม RF TNC |
| เครื่องเชื่อม RF ประเภท N |
| เครื่องเชื่อม RF BNC เครื่องเชื่อมคลื่นมิลลิเมตร ((2.4mm, 2.92mm) |
ลักษณะ:
1การส่งสัญญาณความกว้างของแบนด์วิท: รองรับช่วงความถี่ของสัญญาณที่กว้างจาก 0 ถึง 11GHz และแบบที่พัฒนาขึ้นสามารถครอบคลุมถึง 18GHzตอบสนองความต้องการของหลาย ๆ การใช้งาน RF.
2ความสูญเสียต่ํา: การรับใช้วัสดุที่มีคุณภาพสูงและกระบวนการผลิตที่แม่นยํา ความสูญเสียที่เกิดขึ้นระหว่างการส่งสัญญาณต่ํามากซึ่งช่วยในการปรับปรุงประสิทธิภาพและคุณภาพของการส่งสัญญาณ.
3การป้องกันสูง: เปลือกมักทําจากวัสดุโลหะที่มีผลการป้องกันไฟฟ้าแม่เหล็กที่ดีที่สามารถป้องกันการส่งสัญญาณได้อย่างมีประสิทธิภาพจากการส่งสัญญาณของอิเล็กทรอนิกส์ภายนอก.
4ความทนทานสูง: หลังจากการรักษาและการทดสอบพิเศษ, มันสามารถทํางานได้อย่างมั่นคงภายใต้สภาพแวดล้อมที่รุนแรง (เช่นอุณหภูมิสูง, อุณหภูมิต่ํา, ความชื้น, เป็นต้น)) และมีอายุการใช้งานยาว.
การใช้งาน:
1การบินอวกาศ: สาขาบินอวกาศมีความต้องการการทํางานที่สูงมากสําหรับเครื่องเชื่อม และสายเชื่อม RF แบบ N splice cable ถูกใช้อย่างแพร่หลายในการสื่อสารดาวเทียม ระบบราดาร์การนําทางเครื่องบินและระบบสําคัญอื่น ๆ สําหรับความน่าเชื่อถือสูงของพวกเขาความทนทานต่ออุณหภูมิสูง ความทนทานต่อการสั่นสะเทือน และคุณสมบัติอื่น ๆ
2อุปกรณ์วิทยุและโทรทัศน์: ในระบบการส่งวิทยุและโทรทัศน์ เครื่องเชื่อมต่อสายเคเบิล RF แบบ N ใช้ในการเชื่อมต่อเครื่องส่ง เครื่องรับแอนเทนเนสและอุปกรณ์อื่น ๆ เพื่อให้แน่ใจว่าการถ่ายทอดสัญญาณการออกอากาศและโทรทัศน์มีคุณภาพสูง.
3อัตโนมัติอุตสาหกรรม: ในระบบควบคุมอัตโนมัติอุตสาหกรรม, เครื่องเชื่อมประเภท N สามารถใช้ในการเชื่อมต่อเซ็นเซอร์ต่างๆ,เครื่องขับเคลื่อนและเครื่องควบคุม เพื่อให้เกิดการส่งข้อมูลอย่างรวดเร็ว และการดําเนินการอย่างแม่นยําของคําสั่งควบคุม.
* กล่องส่งออกมาตรฐาน
* ตามความต้องการของลูกค้า
หมายเหตุ:
เราหวังที่จะได้รับการสอบถามของคุณในวันที่เร็วที่สุด. กรุณาติดต่อเราสิ่งที่คุณต้องการ ((ความยาวสาย / เครื่องเชื่อม) เพื่อให้เราสามารถนําเสนอคุณ SPEC และคุณภาพที่ดีที่สุดและบริการ,ราคาที่สามารถแข่งขันได้, การตอบสนองทันเวลา การจัดส่งในเวลา
