รายละเอียดสินค้า:
การชำระเงิน:
|

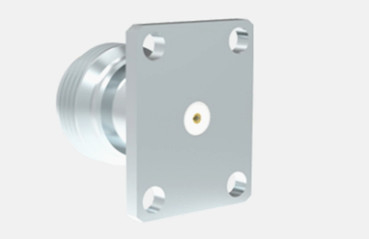

| ชื่อสินค้า: | คอนเนคเตอร์โคแอกเชียล RF ชนิด N | การชุบ: | ชุบทอง / ชุบนิกเกิล |
|---|---|---|---|
| อุปสรรค: | 50Ω | ช่วงความถี่: | ดีซี~11GHz |
| รุ่น: | N-KFD383 | เพศ: | หญิง |
| เน้น: | N Type Female RF Coaxial Connector เครื่องเชื่อมต่อ RF แบบหญิง,เครื่องเชื่อม RF Coaxial ที่มีประสิทธิภาพสูง,การสื่อสาร RF Coaxial Connector |
||
เครื่องเชื่อมประเภท N คือ เครื่องเชื่อมแบบโคเอ็กซี่ที่มีเส้นใยที่โด่งดังด้วยความสามารถที่แข็งแกร่งในการป้องกันการสั่นสะเทือนและคุณสมบัติไฟฟ้าที่เหนือกว่า โดยทั่วไปรองรับความถี่ถึง 11 GHzเครื่องเชื่อมแบบ N ที่ทันสมัยของเราขยายช่วงนี้ไปถึง 18 GHzคอนเนกเตอร์เหล่านี้มีความยืดหยุ่นและเข้ากันได้กับสายไฟ RF หลากหลายชนิด ทําให้มันถูกใช้อย่างแพร่หลายในอุตสาหกรรม เช่น การบิน, การบินอากาศ, ระบบราดาร์, การสื่อสารไมโครเวฟ,การสื่อสารดิจิตอล, และอุปกรณ์การทดสอบและการวัด เราให้บริการตัวเลือกการปรับแต่งสําหรับประเภทต่าง ๆ ของ N- ประเภทของพานและตัวปรับเพื่อตอบสนองความต้องการของลูกค้าเฉพาะเจาะจงไม่ว่าคุณต้องการการตั้งค่าตรงหรือมุมขวา, การติดตั้ง flange หรือการติดตั้ง bulkhead
รายละเอียด
หมายเหตุ:ข้อมูลเฉพาะของรุ่นนี้ขึ้นอยู่กับข้อมูลในใบนิยามสินค้า
| คุณสมบัติไฟฟ้า | ||
| อุปสรรค | 50Ω | |
| ระยะความถี่ | DC ~ 11GHz ((Max.18GHz) | |
| ความดันเฉพาะ | 1000VRMS* ((Max.Sea Level) | |
| โดเลคทริก ความตึงเครียด-ความต้านทาน | 1500VRMS* ((Max.Sea Level) | |
| ความต้านทานต่อการปิด | ≥ 5000MΩ | |
| ความต้านทานกลาง | ผ่าตัดภายนอก | ≤0.5mΩ |
| คอนดิกเตอร์กลาง | ≤ 1.5mΩ | |
| VSWR | ≤ 1.3 | |
| คุณสมบัติวัสดุและเครื่องกล | ||
| คอนดิกเตอร์ศูนย์ | เพศชาย | เนื้อทองแดง |
| หญิง | โฟสฟอร์ ทองแดง ทองคํา | |
| สัมผัสที่ทนทาน | โฟสฟอร สีทองแดง | เครื่องยนต์ |
| กล่อง / โฮสติ้ง | ทองแดง สแตนเลส | ทองเคลือบ Passivation |
| เครื่องจับสายไฟฟ้า | สีเหลือง | เครื่องเคลือบ nickel |
| ก๊าซเกต | ยางซิลิโคน | |
| อุปกรณ์กันไฟ | PTFE | |
| ความทนทาน | 500 วงจร | |

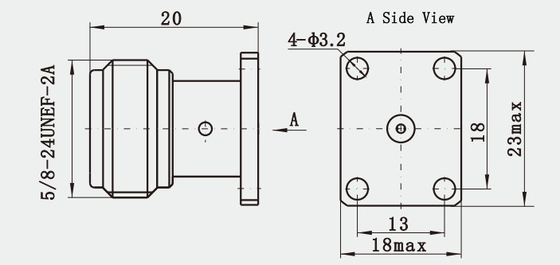

ภาพวาดรายละเอียด
ลักษณะ:
1. ความตึงเครียดอัตราส่วนคลื่นยืน (VSWR): นี่คือหนึ่งในดัชนีสําคัญในการวัดความเด่นของเชื่อมต่อ
ลักษณะของวัสดุ
2วัสดุของสายประสานภายนอก: สายประสานภายนอกของสายประสานประเภท N ปกติทําจากเหล็กไร้ขัดเหล็ก ซึ่งมักมีความทนทานมากกว่า แต่ราคาในการผลิตก็แพงกว่า
3การเชื่อมต่อ: N เครื่องเชื่อมต่อมีเส้นใย ซึ่งให้ความแข็งแรงและความมั่นคงทางกลที่ดี
การใช้งาน:
1ระบบราดาร์: เนื่องจากโครงสร้างที่แข็งแรง N คอนเนคเตอร์ทํางานได้ดีในระบบราดาร์และสามารถทนการส่งพลังงานขนาดใหญ่
2การสื่อสารผ่านดาวเทียม: N Connector ใช้อย่างแพร่หลายในระบบสื่อสารผ่านดาวเทียม เพื่อรองรับการส่งสัญญาณในช่วงความถี่สูง
3เครื่องวัดไมโครเวฟ: เครื่องเชื่อม N ใช้กันทั่วไปในเครื่องวัดไมโครเวฟที่ต้องการความมั่นคงระดับความถี่สูงและผลงานการป้องกัน
4อุปกรณ์การทดสอบห้องปฏิบัติการ: เครื่องเชื่อมประเภท N เหมาะสําหรับอุปกรณ์การทดสอบห้องปฏิบัติการ โดยเฉพาะในสนามทดสอบที่ต้องการการติดและถอดซ้ํา
รายการสินค้า:
| เครื่องปรับรังสี |
| รวมเคเบิล RF |
| สายเชื่อม RF SMA/SSMA |
| เครื่องเชื่อม J30J Series |
| เครื่องย่อยหมุนไมโครเวฟ |
| คลื่นนําไปยังตัวปรับอากาศแบบโคอาเซียล |
| เครื่องเชื่อม RF MCX/MMCX |
| เครื่องเชื่อม RF SMP/SSMP |
| ปริมณฑลประปาจากกระจกไปยังโลหะ |
| เครื่องเชื่อม RF TNC |
| เครื่องเชื่อม RF ประเภท N |
| เครื่องเชื่อมคลื่นมิลลิเมตร ((2.4mm, 2.92mm) |
* กล่องส่งออกมาตรฐาน
* ตามความต้องการของลูกค้า
หมายเหตุ:
เรามีมากกว่า 10,000 ชนิดของN ประเภท เครื่องเชื่อม, หากเชื่อมที่คุณกําลังใช้ไม่ได้พบ, กรุณาติดต่อเราด้วยรายละเอียดของคุณมันคือ.
ผู้ติดต่อ: Elite
โทร: +8613609167652
