เครื่องเชื่อม RF Coaxial พร้อมไมโครสติป
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| ชื่อสินค้า: | คอนเนคเตอร์โคแอกเชียล RF ชนิด N | การชุบ: | ชุบทอง / ชุบนิกเกิล |
|---|---|---|---|
| อุปสรรค: | 50Ω | ช่วงความถี่: | ดีซี~11GHz |
| รุ่น: | N-J200 | เพศ: | ชาย |
| ความต้านทานของฉนวน: | ≥500MΩ | VSWR: | ≤1.3 |
| เน้น: | เครื่องเชื่อม RF โคเอชชียลที่ติดกับฟลานจ์,เครื่องเชื่อม RF Coaxial โนเคิล,เครื่องเชื่อม Micro Strip RF Coaxial |
||

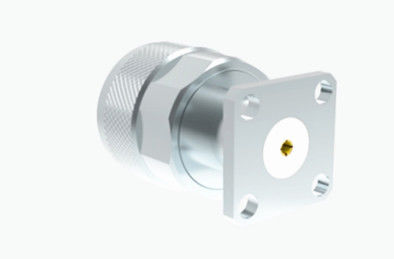

เครื่องเชื่อม RF Coaxial พร้อม Microstrip
เครื่องเชื่อมประเภท N เป็นส่วนหนึ่งของหมวดหมู่ของเครื่องเชื่อมประเภทโคอาเซียลที่มีเส้นผ่า ซึ่งมีความสามารถในการป้องกันการสั่นสะเทือนและคุณสมบัติไฟฟ้าที่โดดเด่นระยะความถี่เฉพาะของพวกมันสูงถึง 11 GHzสายเชื่อมเหล่านี้มีความหลากหลายและสามารถใช้กับสายไฟ RF ประเภทต่างๆมันถูกนํามาใช้อย่างแพร่หลายในสาขาต่างๆ เช่น การบิน, ท้องอากาศ, ราดาร์, ไมโครเวฟและสื่อสารดิจิตอล, เครื่องมือทดสอบและวัด, และอื่น ๆ อีกมากมาย
เราให้บริการการปรับแต่งสําหรับ N ประเภทของเชื่อมและตัวปรับ เพื่อตอบสนองความต้องการเฉพาะเจาะจงของลูกค้าของเรา ไม่ว่าคุณต้องการสายเชื่อมตรงหรือมุมขวาเครื่องติดตั้งฟลานจ์หรือเครื่องติดตั้งแผง, เราสามารถปรับปรุงผลิตภัณฑ์ของเรา ให้เหมาะสมกับคุณ
รายละเอียด
หมายเหตุ:ข้อมูลเฉพาะของรุ่นนี้ขึ้นอยู่กับข้อมูลในใบนิยามสินค้า
| คุณสมบัติไฟฟ้า | ||
| อุปสรรค | 50Ω | |
| ระยะความถี่ | DC ~ 11GHz ((Max.18GHz) | |
| ความดันเฉพาะ | 1000VRMS* ((Max.Sea Level) | |
| โดเลคทริก ความตึงเครียด-ความต้านทาน | 1500VRMS* ((Max.Sea Level) | |
| ความต้านทานต่อการปิด | ≥ 5000MΩ | |
| ความต้านทานกลาง | ผ่าตัดภายนอก | ≤0.5mΩ |
| คอนดิกเตอร์กลาง | ≤ 1.5mΩ | |
| VSWR | ≤ 1.3 | |
| คุณสมบัติวัสดุและเครื่องกล | ||
| คอนดิกเตอร์ศูนย์ | เพศชาย | แบรส
เครื่องเคลือบ nickel |
| หญิง | โฟสฟอร์ทองแดง
เครื่องเคลือบ nickel |
|
| สัมผัสที่ทนทาน | โฟสฟอร สีทองแดง | เครื่องเคลือบ nickel |
| กล่อง / โฮสติ้ง | ทองแดง สแตนเลส |
เครื่องเคลือบ nickel |
| เครื่องจับสายไฟฟ้า | สีเหลือง | เครื่องเคลือบ nickel |
| อุปกรณ์กันไฟ | PTFE | |
| ก๊าซเกต | ยางซิลิโคน | |
| ความทนทาน | 500 วงจร | |
ภาพวาดรายละเอียด
ลักษณะ:
1การป้องกันสูง: บ้านโดยทั่วไปทําจากวัสดุโลหะที่มีผลการป้องกันไฟฟ้าแม่เหล็กที่ดีที่สามารถป้องกันการส่งสัญญาณได้อย่างมีประสิทธิภาพจากการส่งสัญญาณของอิเล็กทรอนิกส์ภายนอก.
2ความต้านทานพลังงานสูง: ความสามารถในการจัดการพลังงานสูง สามารถทนต่อสัญญาณ RF ที่มีพลังงานสูง เหมาะสําหรับเครื่องส่งเสียง เครื่องเสริมเสียง และการใช้งานอื่นๆ ที่ต้องจัดการสัญญาณที่มีพลังงานสูง
3ความทนทานสูง: หลังการรักษาและทดสอบพิเศษ สามารถทํางานได้อย่างมั่นคงในสภาพแวดล้อมที่รุนแรง เช่น อุณหภูมิสูง อุณหภูมิต่ํา ความชื้นและสภาพแวดล้อมอื่น ๆและมีอายุการใช้งานยาว.
การใช้งาน:
1ระบบควบคุมอัตโนมัติอุตสาหกรรม: ในบางระบบอัตโนมัติอุตสาหกรรมที่ต้องการการควบคุมและติดตามทางไกล เช่น ระบบควบคุมอัตโนมัติสายการผลิตโรงงานระบบควบคุมหุ่นยนต์, ฯลฯ เครื่องเชื่อมประเภท N สามารถใช้ในการเชื่อมเครื่องควบคุม, เซ็นเซอร์, เครื่องดําเนิน และอุปกรณ์อื่น ๆ ระหว่างการส่งสัญญาณ RF เพื่อบรรลุการควบคุมทางไกลและการเก็บข้อมูล
2อุปกรณ์ทางการแพทย์: ในอุปกรณ์การถ่ายภาพทางการแพทย์ อุปกรณ์บําบัด RF และอุปกรณ์ทางการแพทย์อื่น ๆ สามารถใช้เครื่องเชื่อมประเภท N เพื่อเชื่อมส่วนประกอบ RF ของอุปกรณ์ เช่น โซนด์ RFสายสอยส่ง, สายสับรับ, ฯลฯ, เพื่อให้แน่ใจว่าการส่งสัญญาณ RF ที่มั่นคงและการทํางานปกติของอุปกรณ์
รายการสินค้า:
| เครื่องปรับรังสี |
| รวมเคเบิล RF |
| ปริมณฑลประปาจากกระจกไปยังโลหะ |
| เครื่องเชื่อม J30J Series |
| เครื่องย่อยหมุนไมโครเวฟ |
| คลื่นนําไปยังตัวปรับ Coaxial |
| สายเชื่อม RF SMA/SSMA |
| เครื่องเชื่อม RF SMP/SSMP |
| เครื่องเชื่อม RF MCX/MMCX |
| เครื่องเชื่อม RF TNC |
| เครื่องเชื่อม RF ประเภท N |
| เครื่องเชื่อม RF BNC เครื่องเชื่อมคลื่นมิลลิเมตร ((2.4mm, 2.92mm) |
การบรรจุและการจัดส่ง:
* กล่องส่งออกมาตรฐาน
* ตามความต้องการของลูกค้า
หมายเหตุ:
เรามีมากกว่า 10,000 ชนิดของN ประเภท เครื่องเชื่อม, หากเชื่อมที่คุณกําลังใช้ไม่ได้พบ, กรุณาติดต่อเราด้วยรายละเอียดของคุณมันคือ.
