ความทนทานสูง TNC หญิง Bulkhead RF Coaxial Connector สําหรับ CXN3506 / MF108A สายเคเบิล 50Ω อัมพาต
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| การชุบ: | ชุบนิเกิล | อุปสรรค: | 50Ω |
|---|---|---|---|
| วัสดุติดต่อ: | ทองเหลือง, BeCu | ความทนทาน: | 500 รอบ |
| ช่วงความถี่: | ดีซี~11GHz | ความดันเฉพาะ: | 500VRMS* |
| ความดันกลาง: | 1500VRMS* | ความต้านทานของฉนวน: | ≥5000MΩ |
| เน้น: | เครื่องเชื่อม RF Coaxial ความทนทานสูง,CXN3506 RF Coaxial Connector เครื่องเชื่อมต่อ,50Ω RF โคเอชชียล คอนเนกเตอร์ |
||

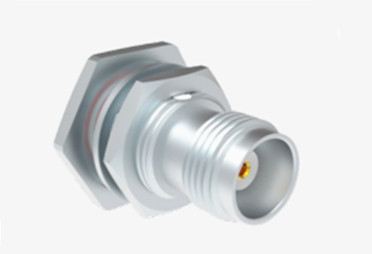

TNC หญิง Bulkhead RF Coaxial Connector สําหรับเคเบิล CXN3506/MF108A
ผลิตภัณฑ์ซีรีส์ TNC เป็นตัวแปรที่มีเส้นใยของเครื่องเชื่อม BNC, ออกแบบด้วยเส้นใยสกรูเพื่อการจับคู่ที่ปลอดภัย. เครื่องเชื่อม RF TNC เหล่านี้คอมพัคต์,อุปกรณ์กันน้ําที่มีอุปสรรคแบบคงที่ 50 Ohm, เหมาะสําหรับการทํางานจาก DC ถึง 11 GHz มีตัวเชื่อม TNC มีอยู่สองประเภท: แบบมาตรฐานและแบบกลับมุม
เครื่องเชื่อมประหยัดเหล่านี้มักจะใช้ส่วนประกอบแบบท่อและแบบพิมพ์มันเหมาะสําหรับการใช้งานทางการค้าที่หลากหลายเครื่องเชื่อม TNC ใช้อย่างแพร่หลายในการเชื่อมต่อแอนเทนน์และมีการใช้งานมากมายในเครื่องบิน, การป้องกัน, การสื่อสาร, และตลาดอุตสาหกรรมทั่วไปการสับเปลี่ยนขั้วและ 75-อโฮม TNC เครื่องเชื่อมยังมี.
รายละเอียด
หมายเหตุ:ข้อมูลเฉพาะของรุ่นนี้ขึ้นอยู่กับข้อมูลในใบนิยามสินค้า
|
คุณสมบัติไฟฟ้า
|
||||
|
อุปสรรค
|
50Ω
|
|||
|
ระยะความถี่
|
DC ~ 11GHz
|
|||
|
ความดันเฉพาะ
|
500VRMS (ระดับทะเลสูงสุด)
|
|||
|
โดเลคทริก ความตึงเครียด-ความต้านทาน
|
1500VRMS (ระดับน้ําทะเลสูงสุด)
|
|||
|
ความต้านทานต่อการปิด
|
≥ 5000MΩ
|
|||
|
ความต้านทานต่อการสัมผัส
|
ผ่าตัดภายนอก
|
≤0.5mΩ
|
||
|
คอนดิกเตอร์กลาง
|
≤2.0mΩ
|
|||
|
VSMR
|
≤ 1.3
|
|||
รายละเอียดทางกล
| มาตรฐานการออกแบบ | IEC 60169-17 |
| สอดคล้องกับ RoHS | ใช่ |
| การปิดการติดต่อศูนย์ | สับ |
| การปิดการติดต่อภายนอก | สับ |
| หมุนเวียนการเจริญพันธุ์ | 500 จักรยาน |
| การเก็บความสัมพันธ์ | 10N นาที |
| การยึดสายไฟฟ้า | 100N นาที |
| พลังการจับคู่ | 13.6N สูงสุด |
| พลังปลดการจับคู่ | 13.6N สูงสุด |
ลักษณะ:
1การเชื่อมต่อแบบ Threaded ที่น่าเชื่อถือ: การเชื่อมต่อแบบ Threaded มีความแข็งแรงมากกว่าการเชื่อมต่อแบบ Snap ซึ่งสามารถรับประกันการเชื่อมต่อที่มั่นคงในสภาพแวดล้อมการสั่นสะเทือนสูงและมักมีฟังก์ชันล็อคตัวเอง, ซึ่งสามารถป้องกันการปลดตัวเชื่อมได้อย่างมีประสิทธิภาพ
2. ผลงานการต่อต้านการปลดตัวอย่างแข็งแกร่ง: เครื่องเชื่อมต่อที่มีกล่องมีฟังก์ชันล็อคตัวเอง ซึ่งสามารถปรับปรุงความน่าเชื่อถือของการเชื่อมต่อได้อย่างมีประสิทธิภาพการหลีกเลี่ยงผลกระทบของการส่งสัญญาณเนื่องจากการปลด.
3ผลงานกันน้ําที่ดี: ส่วนเชื่อมรับโครงสร้างปิด ซึ่งมีผลงานกันน้ําที่ดีและเหมาะสําหรับการใช้ในภายนอกหรือสภาพแวดล้อมความชื้น
การใช้งาน:
1การก่อสร้างสถานีฐานไร้สาย: ในเครือข่ายสื่อสารไร้สาย เช่น การก่อสร้างและบํารุงรักษาสถานีฐาน 2G, 3G, 4G, 5Gเครื่องเชื่อมเคเบิล TNC ใช้ในการเชื่อมอุปกรณ์สถานีฐานและแอนเทนเน่ระหว่างเคเบิลความถี่วิทยุเพื่อให้การส่งสัญญาณมั่นคง เพื่อให้การสื่อสารมีคุณภาพ
2ระบบสื่อสารดาวเทียม: ในสถานีพื้นดาวเทียม, เครื่องเชื่อมเคเบิล TNC ใช้ในการเชื่อมอุปกรณ์สื่อสารดาวเทียมและเครื่องเลี้ยงแอนเทนนาเพื่อทําการส่งและรับสัญญาณดาวเทียมและให้ความปลอดภัยต่อการเชื่อมต่อทางดาวเทียม
อุตสาหกรรมวิทยุและโทรทัศน์
3การผลิตและถ่ายทอดรายการ: ในสตูดิโอของสถานีวิทยุและโทรทัศน์ รถบรรทุก OB และสถานที่อื่น ๆ เครื่องเชื่อมเคเบิล TNC ใช้ในการเชื่อมกล้องวีดีโอไมโครโฟนและอุปกรณ์รับเสียงและวิดีโออื่น ๆ และอุปกรณ์หลังการผลิต, รวมถึงการผลิตสัญญาณโปรแกรมผ่านเคเบิลไปยังเครื่องส่งหรือระบบการออกอากาศ เพื่อให้แน่ใจว่าคุณภาพสูงของสัญญาณโปรแกรมที่ส่ง

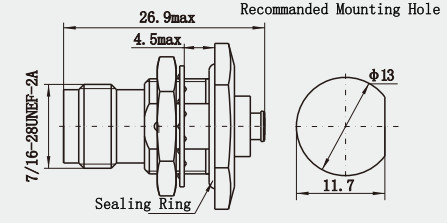

ภาพวาดรายละเอียด:
หน่วย: ((มม)
หมายเหตุ:
เรามีมากกว่า 10,000 ชนิดของเครื่องเชื่อม TNC, หากเชื่อมที่คุณกําลังใช้ไม่ได้พบ, กรุณาติดต่อเราด้วยรายละเอียดของคุณมันคือ.
