| ชื่อสินค้า: | ขั้วต่อ TNC RF | การชุบ: | ชุบนิเกิล |
|---|---|---|---|
| อุปสรรค: | 50Ω | มาตรฐานการออกแบบ: | IEC 60169-17 |
| วัสดุติดต่อ: | ทองเหลือง, BeCu | ความทนทาน: | 500 รอบ |
| ประเภท: | ตรง | การใช้งาน: | รฟ |
| เพศ: | ชายเป็นหญิง |

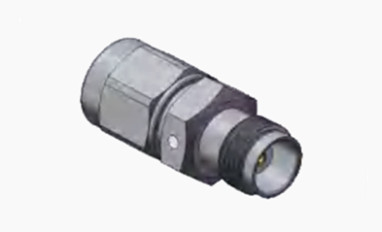

TNC สายตรงชายต่อหญิง RF โคเอชเชียล Connector Adapter
ซีรี่ย์ TNC เป็นการพัฒนาของสายเชื่อม BNC ที่มีเส้นสกรูสําหรับการจับคู่ที่ปลอดภัยเครื่องเชื่อม RF ที่กันน้ํารักษาความถี่และการทํางานที่คงที่ 50 Ohm ภายในช่วงความถี่ DC ถึง 11GHzมันมีอยู่สองแบบ: แบบมาตรฐานและแบบกลับมุม โดยใช้วัสดุแบบหล่นและแบบพิมพ์เพื่อให้คุ้มค่าขณะที่มันอาจไม่ได้ให้ผลงานที่เหมือนกันกับอุตสาหกรรมหรือเกรดพรีเมียมสายเชื่อม TNC ที่ใช้กันทั่วไปในสายเชื่อมแอนเทนเน่ ยังมีบทบาทสําคัญในด้านเครื่องบิน การป้องกัน การสื่อสารและสาขาอุตสาหกรรมต่าง ๆนอกจากนี้ รุ่น 75 โอห์มและสัดส่วนขั้วกลับยังเพิ่มความสามารถในการปรับปรุง
รายละเอียด
หมายเหตุ:ข้อมูลเฉพาะของรุ่นนี้ขึ้นอยู่กับข้อมูลในใบนิยามสินค้า
|
คุณสมบัติไฟฟ้า
|
||||
|
อุปสรรค
|
50Ω
|
|||
|
ระยะความถี่
|
DC ~ 4GHz
|
|||
|
ความดันเฉพาะ
|
2500VRMS (ระดับทะเลสูงสุด)
|
|||
|
โดเลคทริก ความตึงเครียด-ความต้านทาน
|
750VRMS (ระดับน้ําทะเลสูงสุด)
|
|||
|
ความต้านทานต่อการปิด
|
≥ 2000MΩ
|
|||
|
ความต้านทานต่อการสัมผัส
|
ผ่าตัดภายนอก
|
≤6mΩ
|
||
|
คอนดิกเตอร์กลาง
|
≤ 1.5mΩ
|
|||
|
VSMR
|
≤ 1.3
|
|||
รายละเอียดทางกล
| มาตรฐานการออกแบบ | IEC 60169-17 |
| สอดคล้องกับ RoHS | ใช่ |
| การปิดการติดต่อศูนย์ | สับ |
| การปิดการติดต่อภายนอก | สับ |
| หมุนเวียนการเจริญพันธุ์ | 500 จักรยาน |
| การเก็บความสัมพันธ์ | 10N นาที |
| การยึดสายไฟฟ้า | 100N นาที |
| พลังการจับคู่ | 13.6N สูงสุด |
| พลังปลดการจับคู่ | 13.6N สูงสุด |

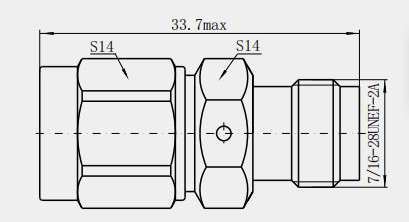

ภาพละเอียดของTNC สายตรงชายต่อหญิง RF โคเอชเชียล Connector Adapter
หน่วย: ((มม)
ลักษณะ:
1การเชื่อมต่อแบบ Threaded ที่น่าเชื่อถือ: การเชื่อมต่อแบบ Threaded แบบนี้มักมีความแข็งแกร่งกว่าการเชื่อมต่อแบบ Snapซึ่งสามารถทํางานภายใต้ความถี่ที่สูงขึ้น และรักษาการเชื่อมต่อที่มั่นคงภายใต้สภาพแวดล้อมการสั่นสะเทือนสูง.
2. การออกแบบป้องกันการปลดล็อค: เครื่องเชื่อมต่อที่มีเส้นมีฟังก์ชันล็อคตัวเอง ซึ่งสามารถป้องกันการปลดล็อคได้อย่างมีประสิทธิภาพ, ปรับปรุงความน่าเชื่อถือของการเชื่อมต่อและให้ความมั่นคงในการใช้งานในระยะยาว.
3ผลงานกันน้ําที่ดี: ส่วนเชื่อมรับโครงสร้างปิด ซึ่งมีผลงานกันน้ําที่ดีและเหมาะสําหรับสิ่งแวดล้อมกลางแจ้งหรือความชื้น
4ทนต่อการกัดกร่อนและกันฝุ่น: ด้วยการทํางานที่ทนทานต่อการกัดกร่อน, ทนทานและกันฝุ่น, มันสามารถทํางานได้อย่างมั่นคงภายใต้สภาพแวดล้อมที่รุนแรงและยืดอายุการใช้งานของมัน
การใช้งาน:
สนามควบคุมอุตสาหกรรม
1ระบบควบคุมอัตโนมัติ: ในระบบควบคุมอัตโนมัติอุตสาหกรรมบางอย่าง เช่น การควบคุมหุ่นยนต์ การควบคุมอัตโนมัติสายการผลิต เป็นต้น มันอาจเกี่ยวข้องกับการส่งและควบคุมสัญญาณ RFTNC adapter สามารถใช้เพื่อเชื่อมต่อสายสัญญาณ RF ระหว่างตัวควบคุมและเซ็นเซอร์, เครื่องขับเคลื่อนและอุปกรณ์อื่น ๆ เพื่อทําการควบคุมทางไกลและการส่งข้อมูลสามารถปรับตัวได้กับอุณหภูมิสูง, ความชื้นสูง, การรบกวนทางแม่เหล็กไฟฟ้า และสภาพอื่น ๆ ที่ยากลําบากในสภาพแวดล้อมอุตสาหกรรม
2อุปกรณ์: อุปกรณ์อุตสาหกรรมหลายอย่าง เช่น ออสซิลโลสโกป เครื่องเก็บสัญญาณ เป็นต้น ต้องเชื่อมต่อกับแหล่งสัญญาณ RF หรืออุปกรณ์ภายนอกที่กําลังทดสอบและเครื่องปรับ TNC สามารถให้เครื่องมือเหล่านี้กับอินเตอร์เฟซเชื่อมต่อสัญญาณที่น่าเชื่อถือ เพื่อให้แน่ใจว่าการส่งสัญญาณการวัดซึ่งช่วยเพิ่มความแม่นยําในการติดตามและควบคุมกระบวนการการผลิตอุตสาหกรรม
หมายเหตุ:
เรามีมากกว่า 10,000 ชนิดของเครื่องเชื่อม TNC, หากเชื่อมที่คุณกําลังใช้ไม่ได้พบ, กรุณาติดต่อเราด้วยรายละเอียดของคุณมันคือ.
