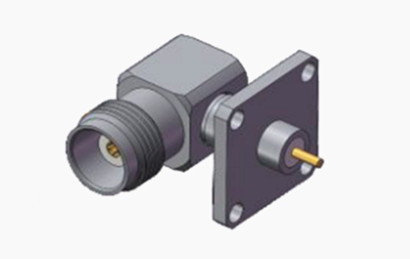

TNC หญิงมุมขวา 4 หลุม Flange RF Connector สําหรับการติดตั้งที่ปลอดภัย
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| ชื่อสินค้า: | TNC ตัวเชื่อมต่อ | การชุบ: | ชุบนิเกิล |
|---|---|---|---|
| อุปสรรค: | 50Ω | วัสดุ: | สีเหลือง |
| วัสดุติดต่อ: | ทองเหลือง, BeCu | ความทนทาน: | 500 รอบ |
| มาตรฐานการออกแบบ:: | IEC 60169-17 | ประเภท: | เมาท์หน้าแปลน 4 รู |
| เน้น: | เครื่องเชื่อม RF หญิง TNC,เครื่องเชื่อม RF การติดตั้งที่ปลอดภัย,เครื่องเชื่อม RF 4 หลุม |
||
TNC หญิงมุมขวา 4 หลุม Flange RF Connector สําหรับการติดตั้งที่ปลอดภัย
ซีรี่ย์ TNC เป็นการปรับปรุงแบบหมุนของเครื่องเชื่อม BNC โดยรวมเส้นสกรูสําหรับการจับคู่ที่น่าเชื่อถือเครื่องเชื่อม RF TNC รักษาความต่อต้านแบบคงที่ 50 Ohm ทั่วช่วงความถี่ที่ยืดจาก DC ถึง 11 GHzมี 2 รูปแบบคือแบบมาตรฐานและแบบกลับมุม แม้ว่ามันจะสร้างจากส่วนประกอบแบบท่อและพิมพ์ ซึ่งอาจไม่ตรงกับผลงานของอุตสาหกรรมหรือพรีเมี่ยมเกรดคอนเนกเตอร์ที่คุ้มค่าเหล่านี้ดีเยี่ยมในสถานที่พาณิชย์ที่หลากหลายโดยทั่วไปใช้ในการเชื่อมต่อแอนเทนเน่, เครื่องเชื่อมต่อ TNC พบการใช้งานอย่างกว้างขวางในเครื่องบิน, การป้องกัน, การสื่อสาร, และสาขาอุตสาหกรรมต่าง ๆ. นอกจากนี้,การสับเปลี่ยนขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้ว.
รายละเอียด
หมายเหตุ:ข้อมูลเฉพาะของรุ่นนี้ขึ้นอยู่กับข้อมูลในใบนิยามสินค้า
|
คุณสมบัติไฟฟ้า
|
||||
|
อุปสรรค
|
50Ω
|
|||
|
ระยะความถี่
|
DC ~ 4GHz
|
|||
|
ความดันเฉพาะ
|
2500VRMS (ระดับทะเลสูงสุด)
|
|||
|
โดเลคทริก ความตึงเครียด-ความต้านทาน
|
750VRMS (ระดับน้ําทะเลสูงสุด)
|
|||
|
ความต้านทานต่อการปิด
|
≥ 2000MΩ
|
|||
|
ความต้านทานต่อการสัมผัส
|
ผ่าตัดภายนอก
|
≤6mΩ
|
||
|
คอนดิกเตอร์กลาง
|
≤ 1.5mΩ
|
|||
|
VSMR
|
≤ 1.3
|
|||
รายละเอียดทางกล
| มาตรฐานการออกแบบ | IEC 60169-17 |
| สอดคล้องกับ RoHS | ใช่ |
| การปิดการติดต่อศูนย์ | สับ |
| การปิดการติดต่อภายนอก | สับ |
| หมุนเวียนการเจริญพันธุ์ | 500 จักรยาน |
| การเก็บความสัมพันธ์ | 10N นาที |
| การยึดสายไฟฟ้า | 100N นาที |
| พลังการจับคู่ | 13.6N สูงสุด |
| พลังปลดการจับคู่ | 13.6N สูงสุด |

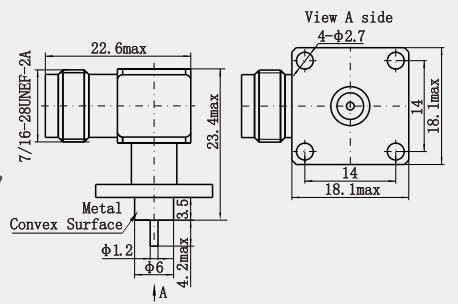

ภาพวาดรายละเอียด
ลักษณะ:
1การออกแบบมุมขวา: เหมาะสําหรับฉากที่จํากัดพื้นที่, สะดวกสําหรับการติดตั้งและสายไฟ
2. Microstrip Line Interface: เหมาะสําหรับวงจรไมโครสตริป, ให้ผลการส่งสัญญาณความถี่สูงที่ดี
3. 4-หลุม Flange: ให้การติดตั้งกลที่น่าเชื่อถือเพื่อให้ความมั่นคงของการเชื่อมต่อ
4ความทนทาน: วัสดุที่มีคุณภาพสูงและการออกแบบโครงสร้างเพื่อปรับตัวต่อการเชื่อมต่อบ่อยและสภาพแวดล้อมที่รุนแรง
5ความเข้ากันได้ด้วยแม่เหล็กไฟฟ้า: ผลงานการป้องกันที่ดี เพื่อลดการขัดแย้งและการสูญเสียสัญญาณ
6.ความเข้ากันได้อย่างกว้างขวาง: สามารถเข้ากันได้กับอุปกรณ์และแบรนด์ที่หลากหลาย สามารถปรับตัวไปกับกรณีการใช้งานที่แตกต่างกัน
การใช้งาน:
เครื่องเชื่อม TNC ถูกใช้อย่างแพร่หลายในด้านการสื่อสารไร้สาย การทดสอบและการวัด อัตโนมัติอุตสาหกรรม อิเล็กทรอนิกส์ เครื่องบินและอุปกรณ์การแพทย์พื้นที่ทั้งหมดนี้ต้องการเชื่อมต่อ RF ที่น่าเชื่อถือ เพื่อให้การส่งสัญญาณคงที่และมีประสิทธิภาพจากนั้นผมพิจารณาการใช้งานเฉพาะในแต่ละสาขา เช่น อุปกรณ์สื่อสารไร้สาย เช่น สถานีฐานและรูเตอร์ เครื่องวิเคราะห์เครือข่ายในการทดสอบและวัดเซ็นเซอร์ไร้สายในอุตสาหกรรมอัตโนมัติ; อุปกรณ์สื่อสารในอุปกรณ์อิเล็กทรอนิกส์; การสื่อสารทางดาวเทียมในอากาศและเครื่อง MRI ในอุปกรณ์การแพทย์
หมายเหตุ:
เรามีมากกว่า 10,000 ชนิดของเครื่องเชื่อม TNC, หากเชื่อมที่คุณกําลังใช้ไม่ได้พบ, กรุณาติดต่อเราด้วยรายละเอียดของคุณมันคือ.
