รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่อสินค้า: | TNC ตัวเชื่อมต่อ | การชุบ: | ชุบนิเกิล |
|---|---|---|---|
| อุปสรรค: | 50Ω | ความทนทาน: | 500 รอบ |
| วัสดุ: | สีเหลือง | วัสดุติดต่อ: | ทองเหลือง, BeCu |
| มาตรฐานการออกแบบ:: | IEC 60169-17 | ประเภท: | มุมฉาก |
| เน้น: | เครื่องเชื่อม RF แบบ TNC,เครื่องเชื่อม RF 4 หลุม,Microstrip Applications RF Connector เครื่องเชื่อมต่อ |
||

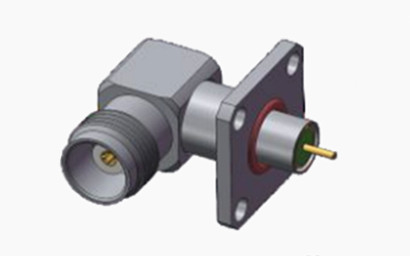

TNC Hermetic หญิงมุมขวา 4-หลุม Flanges RF Connector สําหรับการใช้งาน Microstrip
ผลิตภัณฑ์ซีรีส์ TNC เป็นการผสมผสานแบบผสมผสานของเครื่องเชื่อม BNC ที่แตกต่างกันด้วยเส้นสกรูสําหรับการจับคู่ที่ปลอดภัยอุปกรณ์กันน้ํามีอุปสรรค 50 Ohm อย่างต่อเนื่อง และทํางานภายในช่วงความถี่ DC-11 GHzมีตัวประเภทของเครื่องเชื่อม TNC มี 2 แบบ คือ แบบมาตรฐานและแบบกลับขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วผลประสิทธิภาพของพวกเขาไม่เทียบกับผลิตภัณฑ์ประเภทอุตสาหกรรมหรือทหาร. อย่างไรก็ตามมันเหมาะสมมากสําหรับการใช้งานทางการค้าที่หลากหลาย. ใช้งานอย่างกว้างขวางในการเชื่อมต่อแอนเทนเน่, เครื่องเชื่อมต่อ TNC พบการใช้งานอย่างกว้างขวางในเครื่องบิน, การป้องกัน, การสื่อสาร,และตลาดอุตสาหกรรมทั่วไป. polarity กลับและ 75-ohm รุ่นของเครื่องเชื่อม TNC ยังมีให้เลือก
รายละเอียด
หมายเหตุ:ข้อมูลเฉพาะของรุ่นนี้ขึ้นอยู่กับข้อมูลในใบนิยามสินค้า
|
คุณสมบัติไฟฟ้า
|
||||
|
อุปสรรค
|
50Ω
|
|||
|
ระยะความถี่
|
DC ~ 4GHz
|
|||
|
ความดันเฉพาะ
|
2500VRMS (ระดับทะเลสูงสุด)
|
|||
|
โดเลคทริก ความตึงเครียด-ความต้านทาน
|
750VRMS (ระดับน้ําทะเลสูงสุด)
|
|||
|
ความต้านทานต่อการปิด
|
≥ 2000MΩ
|
|||
|
ความต้านทานต่อการสัมผัส
|
ผ่าตัดภายนอก
|
≤6mΩ
|
||
|
คอนดิกเตอร์กลาง
|
≤ 1.5mΩ
|
|||
|
VSMR
|
≤ 1.3
|
|||
รายละเอียดทางกล
| มาตรฐานการออกแบบ | IEC 60169-17 |
| สอดคล้องกับ RoHS | ใช่ |
| การปิดการติดต่อศูนย์ | สับ |
| การปิดการติดต่อภายนอก | สับ |
| หมุนเวียนการเจริญพันธุ์ | 500 จักรยาน |
| การเก็บความสัมพันธ์ | 10N นาที |
| การยึดสายไฟฟ้า | 100N นาที |
| พลังปลดการจับคู่ | 13.6N สูงสุด |
| พลังการจับคู่ | 13.6N สูงสุด |
รายละเอียดสิ่งแวดล้อม:
| อุณหภูมิการทํางาน | -30 ถึง +70 องศาเซลเซียส |
| การจัดอันดับ IP (คู่) | IP64 |
ภาพลวดลาย:
ลักษณะ:
1ประเภทของเครื่องเชื่อม:
เครื่องเชื่อมประเภท TNC สําหรับการใช้งานคลื่นวิทยุ (RF)
2. ประเภทอินเตอร์เฟซ:
หญิงแบบปิดปิด ให้ความคุ้มกันดี
3การออกแบบมุม:
การออกแบบมุมขวาเพื่อการติดตั้งง่ายในอุปกรณ์ที่มีพื้นที่จํากัด
4สไตล์การติดตั้ง:
แฟลนจ์ 4 หลุมสําหรับการติดตั้งเครื่องจักรกลที่แข็งแรง
5ประเภทสายส่ง:
ไมโครสติปสําหรับการส่งสัญญาณความถี่สูง
การใช้งาน:
อุปกรณ์สื่อสารไร้สาย
ระบบราดาร์
อุปกรณ์ไมโครเวฟ
อุปกรณ์ทดสอบและวัด
การใช้งานด้านอากาศศาสตร์
หมายเหตุ:
เรามีสินค้าเชื่อมต่อมากกว่า 10,000 แบบ (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.),กรุณาติดต่อเราด้วยรายละเอียดของคุณ.
