รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่อสินค้า: | ขั้วต่อ TNC RF | การชุบ: | ชุบนิเกิล |
|---|---|---|---|
| อุปสรรค: | 50Ω | ความทนทาน: | 500 รอบ |
| วัสดุติดต่อ: | ทองเหลือง, BeCu | วัสดุ: | สีเหลือง |
| มาตรฐานการออกแบบ:: | IEC 60169-17 | ประเภท: | ตรง |

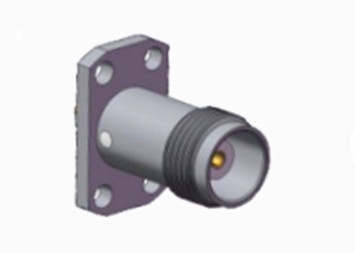

TNC หญิงตรง RF โคเอชชียล Connector สําหรับ PCB บอร์ด
ผลิตภัณฑ์ซีรีส์ TNC ได้ถูกออกแบบเป็นรุ่นของสายเชื่อม BNC, สายเชื่อม TNC RF มีสายเชื่อมสกรูสําหรับการจับคู่. สายเชื่อม TNC เป็นขนาดเล็ก,อุปกรณ์กันน้ําแบบหมุนที่มีอุปสรรคคงที่ 50 ohm,ทํางานจาก DC-11GHz, มีสองประเภทของเครื่องเชื่อม TNC: สมาธิและ polarity กลับ.ขณะที่ผลงานจะไม่เท่าเทียมกับผลิตภัณฑ์อุตสาหกรรมหรือคุณภาพสูงสายเชื่อมเหล่านี้เป็นที่เหมาะสมสําหรับการใช้งานในประเภทการใช้งานทางพาณิชย์ที่หลากหลายดันกลับและ 75 หมื่น TNC ยังมี.
รายละเอียด
หมายเหตุ:ข้อมูลเฉพาะของรุ่นนี้ขึ้นอยู่กับข้อมูลในใบนิยามสินค้า
คุณสมบัติไฟฟ้า | ||||
อุปสรรค | 50Ω | |||
ระยะความถี่ | DC ~ 4GHz | |||
ความดันเฉพาะ | 2500VRMS (ระดับทะเลสูงสุด) | |||
โดเลคทริก ความตึงเครียด-ความต้านทาน | 750VRMS (ระดับน้ําทะเลสูงสุด) | |||
ความต้านทานต่อการปิด | ≥ 2000MΩ | |||
ความต้านทานต่อการสัมผัส | ผ่าตัดภายนอก | ≤6mΩ | ||
คอนดิกเตอร์กลาง | ≤ 1.5mΩ | |||
VSMR | ≤ 1.3 | |||
รายละเอียดทางกล
| มาตรฐานการออกแบบ | IEC 60169-17 |
| สอดคล้องกับ RoHS | ใช่ |
| การปิดการติดต่อศูนย์ | สับ |
| การปิดการติดต่อภายนอก | สับ |
| หมุนเวียนการเจริญพันธุ์ | 500 จักรยาน |
| การเก็บความสัมพันธ์ | 10N นาที |
| การยึดสายไฟฟ้า | 100N นาที |
| พลังการจับคู่ | 13.6N สูงสุด |
| พลังปลดการจับคู่ | 13.6N สูงสุด |
รายละเอียดสิ่งแวดล้อม:
| อุณหภูมิการทํางาน | -30 ถึง +70 องศาเซลเซียส |

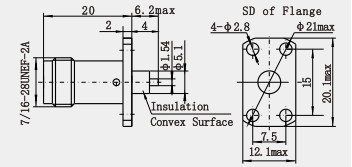

ภาพวาดรายละเอียด
ลักษณะ:
ขนาดเล็ก: เครื่องเชื่อม TNC คือ เครื่องเชื่อมแบบโคเอชชียลขนาดเล็ก ที่ใช้พื้นที่น้อย ทําให้มันง่ายในการติดตั้งและเส้นทางบนบอร์ด PCB โดยเฉพาะสําหรับอุปกรณ์ที่มีข้อจํากัดพื้นที่
ความหลากหลายของขั้วขั้ว: มีการออกแบบขั้วขั้วแบบมาตรฐาน และการออกแบบขั้วขั้วกลับที่สามารถเลือกได้ตามความต้องการการออกแบบและการใช้งานวงจรเฉพาะเจาะจง เพื่อให้แน่ใจว่าการส่งสัญญาณถูกต้อง.
การใช้งาน:
องค์ประกอบ Bluetooth และ GPS: ในฐานะอินเตอร์เฟซสําหรับการส่งสัญญาณ RF มันรับประกันการทํางานปกติของการสื่อสาร Bluetooth และฟังก์ชันการตั้งตําแหน่ง GPSเพื่อให้อุปกรณ์สามารถรับและส่งสัญญาณ Bluetooth และข้อมูลตําแหน่งได้ถูกต้อง.
อุปกรณ์เครือข่าย: ในรูเตอร์, สวิตช์และอุปกรณ์เครือข่ายอื่น ๆ ส่วนบางส่วนที่เกี่ยวข้องกับการสื่อสารไร้สายจะใช้เครื่องเชื่อม TNC สําหรับการเชื่อมต่อเพื่อทําการส่งและแลกเปลี่ยนข้อมูล
แอนเทนเน่บราคเกต: การเชื่อมต่อระหว่างแอนเทนเน่บราคเกตและแอนเทนเน่บางครั้งใช้เครื่องเชื่อม TNC ซึ่งสามารถรับรู้การส่งสัญญาณที่มั่นคงและยังมีบทบาทในการติดตั้งทางกล
หมายเหตุ:
เรามีสินค้าเชื่อมต่อมากกว่า 10,000 แบบ (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.),กรุณาติดต่อเราด้วยรายละเอียดของคุณ.
