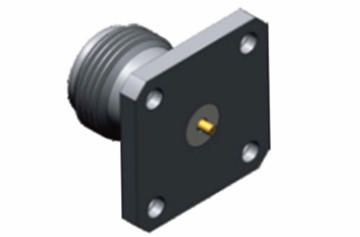

4 หลุม Flange N Series หญิง RF Coaxial สําหรับการใช้งานการสื่อสาร
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| ชื่อสินค้า: | คอนเนคเตอร์โคแอกเชียล RF ชนิด N | การชุบ: | ชุบทอง / ชุบนิกเกิล |
|---|---|---|---|
| อุปสรรค: | 50Ω | ช่วงความถี่: | ดีซี~11GHz |
| รุ่น: | N-KFD490-H | เพศ: | หญิง |
| ความต้านทานของฉนวน: | ≥500MΩ | VSWR: | ≤1.3 |
| เน้น: | N Series หญิง RF Coaxial,4 หลุม Flanges RF โคเอชชียล |
||
4 หลุม Flange N Series หญิง RF Coaxial สําหรับการใช้งานการสื่อสาร
เครื่องเชื่อมประเภท N เป็นส่วนหนึ่งของเครื่องเชื่อมประเภท coaxial ที่เชื่อมต่อด้วยเชือก มีความสามารถในการป้องกันการสั่นสะเทือนและคุณสมบัติทางไฟฟ้าที่ดีเยี่ยมแต่เรายังสามารถนําเสนอผลิตภัณฑ์ที่มีช่วงความถี่ที่ขยายไปถึง 18GHzคอนเนกเตอร์เหล่านี้มีความสอดคล้องกับสายเคเบิล RF หลายชนิด และถูกใช้อย่างแพร่หลายในสาขาต่างๆ เช่น การบิน, การบินอากาศ, ราดาร์, ไมโครเวฟ และการสื่อสารดิจิตอลและอุปกรณ์ทดสอบและวัดเราให้บริการที่กําหนดเองสําหรับประเภทต่าง ๆ ของ N เครื่องเชื่อมและตัวปรับตามความต้องการเฉพาะของลูกค้า, รวมถึงแบบตรงหรือมุมขวา,ตัวเลือกการติดตั้ง flange หรือการติดตั้ง bulkhead.
รายละเอียด
หมายเหตุ:ข้อมูลเฉพาะของรุ่นนี้ขึ้นอยู่กับข้อมูลในใบนิยามสินค้า
| คุณสมบัติไฟฟ้า | ||
| อุปสรรค | 50Ω | |
| ระยะความถี่ | DC ~ 11GHz ((Max.18GHz) | |
| ความดันเฉพาะ | 1000VRMS* ((Max.Sea Level) | |
| โดเลคทริก ความตึงเครียด-ความต้านทาน | 1500VRMS* ((Max.Sea Level) | |
| ความต้านทานต่อการปิด | ≥ 5000MΩ | |
| ความต้านทานกลาง | ผ่าตัดภายนอก | ≤0.5mΩ |
| คอนดิกเตอร์กลาง | ≤ 1.5mΩ | |
| VSWR | ≤ 1.3 | |
| คุณสมบัติวัสดุและเครื่องกล | ||
| คอนดิกเตอร์ศูนย์ | เพศชาย | แบรส
เครื่องเคลือบ nickel |
| หญิง | โฟสฟอร์ทองแดง
เครื่องเคลือบ nickel |
|
| สัมผัสที่ทนทาน | โฟสฟอร สีทองแดง | เครื่องเคลือบ nickel |
| กล่อง / โฮสติ้ง | ทองแดง สแตนเลส |
เครื่องเคลือบ nickel |
| เครื่องจับสายไฟฟ้า | สีเหลือง | เครื่องเคลือบ nickel |
| อุปกรณ์กันไฟ | PTFE | |
| ก๊าซเกต | ยางซิลิโคน | |
| ความทนทาน | 500 วงจร | |

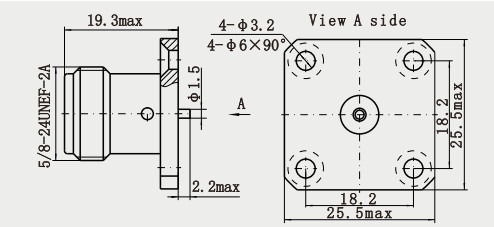

ภาพวาดรายละเอียด
ลักษณะ:
1. การเชื่อมต่อแบบ Threaded: นี่คือลักษณะภายนอกที่โดดเด่นที่สุดของเครื่องเชื่อมแบบ Nที่มีเส้นใยเพื่อบรรลุการเชื่อมต่อไฟฟ้าที่มั่นคงและน่าเชื่อถือ โดยการหมุนเส้นใยบนสล็อตและซ็อตประเภทของการเชื่อมต่อนี้ไม่เพียงแต่แข็งแกร่ง แต่ยังง่ายในการจัดการและสามารถถูกปุ่มและถอดเร็วซึ่งทําให้มันเหมาะสําหรับฉากที่ต้องการการเชื่อมต่อและตัดต่อบ่อย ๆ.
2รูปทรงและวิธีการจบที่หลากหลาย: มีรูปทรงหลากหลาย เช่น แบบตรงหรือมุมขวา, แบบ 4 หลุม flange, ประเภทกดใน, ประเภท bulkhead, ประเภทแผ่น 2 หลุม, ประเภทแผ่น 4 หลุม,หรือชนิดไม่มีการบรรทุก, และอื่น ๆ วิธีการปิดยังมีจํานวนมากกว่า, รวมถึง snap-in / weld, snap-in / weld (สแตตติกสัมผัส), crimp / weld, ประเภทที่สามารถเปลี่ยนสนาม, ประเภท welded หรือ weld / weld.
การใช้งาน:
1ระบบโทรทัศน์เคเบิล: ในเครือข่ายโทรทัศน์เคเบิ้ล เครื่องเชื่อม N มักถูกใช้ในการเชื่อมสายเคเบิลประสาทและอุปกรณ์ต่าง ๆ เช่น กล่องเซ็ตท็อปทีวี เครื่องเสริมเสียงด้านหน้า เครื่องจําหน่ายสาขา เป็นต้นเครื่องเชื่อม 75Ω N ใช้กันทั่วไปในระบบโทรทัศน์เคเบิลซึ่งสามารถรับประกันการส่งสัญญาณวีดีโอที่มีคุณภาพสูง และลดการบิดเบือนและการรบกวนสัญญาณ
2เครื่องส่งวิทยุและโทรทัศน์: ในอุปกรณ์ส่งของเครื่องส่งวิทยุและโทรทัศน์ เครื่องเชื่อมประเภท N ใช้ในการเชื่อมต่อเครื่องส่ง, เครื่องปรับแอนเทนน์เครื่องให้อาหารและส่วนประกอบอื่น ๆ เพื่อส่งสัญญาณ RF ไปยังแอนเทนเน่ตัวส่งเพื่อทําการส่งโครงการวิทยุและโทรทัศน์ผลงานทางไฟฟ้าที่ดีและความมั่นคงทางกลสามารถรับประกันการทํางานที่น่าเชื่อถือของอุปกรณ์ส่งและการส่งสัญญาณที่มั่นคง
รายการสินค้า:
| เครื่องปรับรังสี |
| รวมเคเบิล RF |
| ปริมณฑลประปาจากกระจกไปยังโลหะ |
| เครื่องเชื่อม J30J Series |
| เครื่องย่อยหมุนไมโครเวฟ |
| คลื่นนําไปยังตัวปรับ Coaxial |
| สายเชื่อม RF SMA/SSMA |
| เครื่องเชื่อม RF SMP/SSMP |
| เครื่องเชื่อม RF MCX/MMCX |
| เครื่องเชื่อม RF TNC |
| เครื่องเชื่อม RF ประเภท N |
| เครื่องเชื่อม RF BNC เครื่องเชื่อมคลื่นมิลลิเมตร ((2.4mm, 2.92mm) |
การบรรจุและการจัดส่ง:
* กล่องส่งออกมาตรฐาน
* ตามความต้องการของลูกค้า
หมายเหตุ:
เรามีมากกว่า 10,000 ชนิดของN ประเภท เครื่องเชื่อม, หากเชื่อมที่คุณกําลังใช้ไม่ได้พบ, กรุณาติดต่อเราด้วยรายละเอียดของคุณมันคือ.
