N เครื่องเชื่อม RF Coaxial ที่ติดตั้งบนขอบตัวหญิงที่มีไมโครสติป
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| ชื่อสินค้า: | คอนเนคเตอร์โคแอกเชียล RF ชนิด N | การชุบ: | ชุบทอง / ชุบนิกเกิล |
|---|---|---|---|
| อุปสรรค: | 50Ω | ช่วงความถี่: | ดีซี~11GHz |
| รุ่น: | N-KFD496 | เพศ: | หญิง |

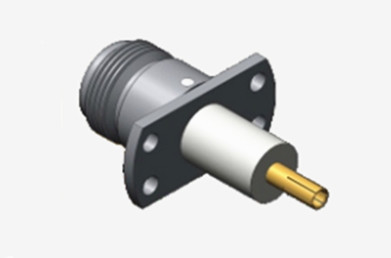

N เครื่องเชื่อม RF Coaxial ที่ติดตั้งบนขอบตัวหญิงที่มีไมโครสติป
เครื่องเชื่อมประเภท N เป็นอินเตอร์เฟซโคอาชียัลที่มีเส้นใยที่ได้รับการออกแบบอย่างแม่นยํา ที่โด่งดังด้วยความทนทานต่อการสั่นแรงที่แข็งแกร่ง ผลงานทางไฟฟ้าที่เหนือกว่า และความสามารถในความถี่ที่ขยายออกไปขณะที่รุ่นมาตรฐานโดยทั่วไปรองรับถึง 11GHz, การปรับปรุงที่ทันสมัยของเราสามารถบรรลุความกว้างแบนด์ในการทํางานได้ถึง 18GHzเครื่องเชื่อมแบบหลากหลายนี้สามารถรองรับสายไฟ RF หลายประเภท และเป็นส่วนประกอบที่สําคัญในระบบความน่าเชื่อถือสูงในด้านวิศวกรรมอากาศ, เครือข่ายเรดาร์, โทรคมนาคมไมโครเวฟ, การส่งข้อมูลดิจิตอล, และแพลตฟอร์มเครื่องมือ RFเราเชี่ยวชาญในการออกแบบการแก้ไขแบบ N ที่เหมาะสมเพื่อตอบโจทย์ความต้องการการใช้งานเฉพาะเจาะจงและความท้าทายด้านสิ่งแวดล้อม.
รายละเอียด
หมายเหตุ:ข้อมูลเฉพาะของรุ่นนี้ขึ้นอยู่กับข้อมูลในใบนิยามสินค้า
| คุณสมบัติไฟฟ้า | ||
| อุปสรรค | 50Ω | |
| ระยะความถี่ | DC ~ 11GHz ((Max.18GHz) | |
| ความดันเฉพาะ | 1000VRMS* ((Max.Sea Level) | |
| โดเลคทริก ความตึงเครียด-ความต้านทาน | 1500VRMS* ((Max.Sea Level) | |
| ความต้านทานต่อการปิด | ≥ 5000MΩ | |
| ความต้านทานกลาง | ผ่าตัดภายนอก | ≤0.5mΩ |
| คอนดิกเตอร์กลาง | ≤ 1.5mΩ | |
| VSWR | ≤ 1.3 | |
| คุณสมบัติวัสดุและเครื่องกล | ||
| คอนดิกเตอร์ศูนย์ | เพศชาย | เนื้อทองแดง |
| หญิง | โฟสฟอร์ ทองแดง ทองคํา | |
| สัมผัสที่ทนทาน | โฟสฟอร สีทองแดง | เครื่องยนต์ |
| กล่อง / โฮสติ้ง | ทองแดง สแตนเลส | ทองเคลือบ Passivation |
| เครื่องจับสายไฟฟ้า | สีเหลือง | เครื่องเคลือบ nickel |
| อุปกรณ์กันไฟ | PTFE | |
| ก๊าซเกต | ยางซิลิโคน | |
| ความทนทาน | 500 วงจร | |

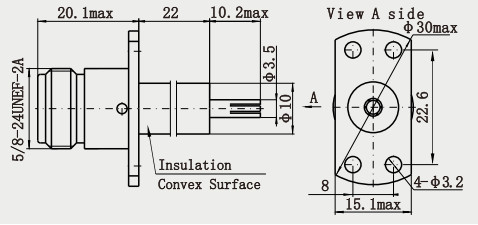

ภาพวาดรายละเอียด
ลักษณะ:
1กลไกล็อคแบบหมุน: การออกแบบการเชื่อมต่อแบบหมุนขนาดกลาง, การเชื่อมต่อที่แข็งแรงผ่านการล็อคหมุน, ความต้านทานแรงต่อการสั่นและการกระแทก, เหมาะสําหรับสภาพแวดล้อมที่รุนแรง124.
2วัสดุและความทนทาน วัสดุของร่างกายส่วนใหญ่คือทองแดงหรือเหล็กไร้ขัดและรุ่นที่มีประสิทธิภาพสูงบางรุ่นถูกเคลือบทอง เพื่อลดความต้านทานต่อการสัมผัสและเพิ่มความสามารถในการนําไฟฟ้าและความต้านทานต่อการกัดกร่อน125.
3การออกแบบที่หลากหลาย: แบ่งออกเป็นชาย / หญิง, มุมขั้วมาตรฐาน / มุมขั้วกลับ, และรูปร่างรวมถึงตรง, มุมขวา, ประเภทแผ่น (2 หลุม/4 หลุม), ประเภท flange, ฯลฯเพื่อตอบสนองความต้องการการติดตั้งที่แตกต่างกัน134.
การใช้งาน:
1ระบบราดาร์: โมดูลรับสัญญาณสําหรับราดาร์ในอากาศและราดาร์บนเรือ ตอบสนองความถี่สูง (เช่น X / Ku band) และความต้านทานการสั่นสะเทือน
2ภาระประโยชน์ของดาวเทียม: การเชื่อมต่อเครื่องรับและแอนเทนเน่ในภาระประโยชน์ของการสื่อสารดาวเทียม, ทนต่อรังสีอวกาศและการเปลี่ยนแปลงอุณหภูมิ
3อุปกรณ์การรบอิเล็กทรอนิกส์: ส่งสัญญาณความถี่สูงในเครื่องยับยั้งและอุปกรณ์สํารวจ ปรับตัวให้เหมาะกับกรณีการกระแทกแรงสูง
เครื่องบินและยานบินที่ไม่มีคนขับ: การเชื่อมต่อสาย RF ในอุปกรณ์สื่อสารและการนําทางในอากาศ
รายการสินค้า:
| เครื่องปรับรังสี |
| รวมเคเบิล RF |
| ปริมณฑลประปาจากกระจกไปยังโลหะ |
| เครื่องเชื่อม J30J Series |
| เครื่องย่อยหมุนไมโครเวฟ |
| คลื่นนําไปยังตัวปรับอากาศแบบโคอาเซียล |
| สายเชื่อม RF SMA/SSMA |
| เครื่องเชื่อม RF SMP/SSMP |
| เครื่องเชื่อม RF MCX/MMCX |
| เครื่องเชื่อม RF TNC |
| เครื่องเชื่อม RF ประเภท N |
| เครื่องเชื่อม RF BNC เครื่องเชื่อมคลื่นมิลลิเมตร ((2.4mm, 2.92mm) |
การบรรจุและการจัดส่ง:
* กล่องส่งออกมาตรฐาน
* ตามความต้องการของลูกค้า
หมายเหตุ:
เรามีมากกว่า 10,000 ชนิดของN ประเภท เครื่องเชื่อม, หากเชื่อมที่คุณกําลังใช้ไม่ได้พบ, กรุณาติดต่อเราด้วยรายละเอียดของคุณมันคือ.
