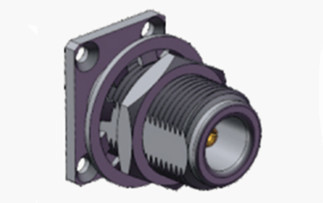

นิเคิล Plated N Bulkhead หญิง Flange Mount RF โคเอชเชียลเชื่อมต่อ
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| ชื่อสินค้า: | คอนเนคเตอร์โคแอกเชียล RF ชนิด N | การชุบ: | ชุบนิเกิล |
|---|---|---|---|
| อุปสรรค: | 50Ω | ช่วงความถี่: | ดีซี~11GHz |
| รุ่น: | n-kyfd1 | เพศ: | หญิง |
นิเคิล Plated N Bulkhead หญิง Flange Mount RF โคเอชเชียลเชื่อมต่อ
เครื่องเชื่อมประเภท N ใช้กลไกการติดต่อเชือกสกรู เพื่อให้มีความทนทานต่อการสั่นสะเทือนที่โดดเด่นและผลงานทางไฟฟ้าที่ปรับปรุงได้รุ่นที่ทันสมัยของเราขยายความสามารถในการทํางานไปถึง 18 GHzคอนเนคเตอร์เหล่านี้ยังคงมีความสอดคล้องกับสายไฟ RF หลากหลายประเภท และเป็นส่วนประกอบที่สําคัญในระบบเครื่องบิน ระบบอากาศ ระบบราดาร์ การใช้งานไมโครเวฟโครงสร้างพื้นฐานการสื่อสารดิจิตอลและอุปกรณ์วัดความแม่นยํา
ทีมงานวิศวกรรมของเราเชี่ยวชาญในการออกแบบการแก้ไขแบบ N ที่เหมาะสมกับรายละเอียดที่แม่นยํา ไม่ว่าคุณต้องการการตั้งค่าตรงหรือมุมขวาหรือการออกแบบการติดตั้ง flange, เราให้อุปกรณ์ปรับเปลี่ยนและเครื่องเชื่อมที่กําหนดเอง เพื่อตอบสนองความต้องการการใช้งานของคุณ
รายละเอียด
หมายเหตุ:ข้อมูลเฉพาะของรุ่นนี้ขึ้นอยู่กับข้อมูลในใบนิยามสินค้า
| คุณสมบัติไฟฟ้า | ||
| อุปสรรค | 50Ω | |
| ระยะความถี่ | DC ~ 11GHz ((Max.18GHz) | |
| ความดันเฉพาะ | 1000VRMS* ((Max.Sea Level) | |
| โดเลคทริก ความตึงเครียด-ความต้านทาน | 1500VRMS* ((Max.Sea Level) | |
| ความต้านทานต่อการปิด | ≥ 5000MΩ | |
| ความต้านทานกลาง | ผ่าตัดภายนอก | ≤0.5mΩ |
| คอนดิกเตอร์กลาง | ≤ 1.5mΩ | |
| VSWR | ≤ 1.3 | |
| คุณสมบัติวัสดุและเครื่องกล | ||
| คอนดิกเตอร์ศูนย์ | เพศชาย | เนื้อทองแดง |
| หญิง | โฟสฟอร์ ทองแดง ทองคํา | |
| สัมผัสที่ทนทาน | โฟสฟอร สีทองแดง | เครื่องยนต์ |
| กล่อง / โฮสติ้ง | ทองแดง สแตนเลส | ทองเคลือบ Passivation |
| เครื่องจับสายไฟฟ้า | สีเหลือง | เครื่องเคลือบ nickel |
| อุปกรณ์กันไฟ | PTFE | |
| ก๊าซเกต | ยางซิลิโคน | |
| ความทนทาน | 500 วงจร | |

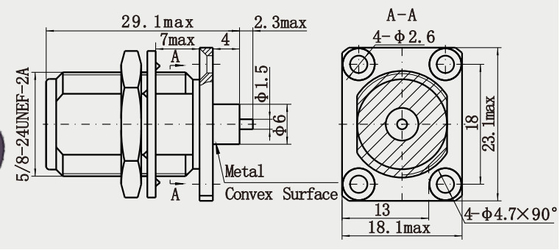

ภาพวาดรายละเอียด
ลักษณะ:
1. การออกแบบการเชื่อมต่อแบบหมุน: การเชื่อมต่อที่น่าเชื่อถือผ่านการกระชับหมุน, ให้ความมั่นคงทางกลที่ดีและความทนทานต่อการสั่นสะเทือน, เหมาะสําหรับสภาพแวดล้อมการสั่นสะเทือน (เช่นเครื่องบินอวกาศ,อุปกรณ์รถยนต์.
2. การติดตั้งหลายแบบ: รองรับการติดตั้งแบบตรง, มุมขวา, แฟลนจ์มอนท์ หรือ Bulkhead Mount เพื่อตอบสนองความต้องการพื้นที่ที่แตกต่างกัน
การใช้งาน:
1การออกอากาศและวิทยุและโทรทัศน์
เครื่องถ่ายทอดโทรทัศน์: ใช้ในการเชื่อมต่อเครื่องถ่ายทอดกับแอนเทนเน่ เพื่อส่งสัญญาณ RF ความถี่สูง (เช่น UHF/VHF bands) เพื่อให้ความมั่นคงในการครอบคลุมสัญญาณ34
เครือข่ายโทรทัศน์เคเบิล: ในระบบกระจายเคเบิล เครื่องเชื่อมประเภท N ใช้ในการเชื่อมเคเบิลโคอาเซียลกับอุปกรณ์เพื่อรองรับการส่งสัญญาณแบบอนาล็อก/ดิจิตอล
2อุปกรณ์ทดสอบและวัด
เครื่องวิเคราะห์เครือข่ายเวกเตอร์ / เครื่องวิเคราะห์สเปคตรัม: ใช้เป็นอินเตอร์เฟซมาตรฐานในการเชื่อมต่ออุปกรณ์ที่กําลังทดสอบกับอุปกรณ์เพื่อรองรับการทดสอบสัญญาณความละเอียดสูง (เช่น DC ถึง 18 GHz) 14
เครื่องกําเนิดสัญญาณ / ออสซิลโลสโกป: สําหรับสัญญาณ RF input/output เพื่อรับรองการสะท้อนน้อยและการสูญเสียน้อย
รายการสินค้า:
| เครื่องปรับรังสี |
| รวมเคเบิล RF |
| ปริมณฑลประปาจากกระจกไปยังโลหะ |
| เครื่องเชื่อม J30J Series |
| เครื่องย่อยหมุนไมโครเวฟ |
| คลื่นนําไปยังตัวปรับ Coaxial |
| สายเชื่อม RF SMA/SSMA |
| เครื่องเชื่อม RF SMP/SSMP |
| เครื่องเชื่อม RF MCX/MMCX |
| เครื่องเชื่อม RF TNC |
| เครื่องเชื่อม RF ประเภท N |
| เครื่องเชื่อม RF BNC เครื่องเชื่อมคลื่นมิลลิเมตร ((2.4mm, 2.92mm) |
การบรรจุและการจัดส่ง:
* กล่องส่งออกมาตรฐาน
* ตามความต้องการของลูกค้า
หมายเหตุ:
เรามีมากกว่า 10,000 ชนิดของN ประเภท เครื่องเชื่อม, หากเชื่อมที่คุณกําลังใช้ไม่ได้พบ, กรุณาติดต่อเราด้วยรายละเอียดของคุณมันคือ.
