18GHz~40GHz WRD180 ถึง K2.92mm หญิง มุมขวาแนวรังนํารังนํารัง

18GHz~40GHz WRD180 ถึง K2.92mm Female Right Angle Waveguide To Coax Adapter

ความถี่ของอะแดปเตอร์ wave-guide to coaxดำเนินการโดย Elite Electronic (ELT) ครอบคลุม5.4GHz-110GHz. ด้วยความน่าเชื่อถือสูง ขนาดเล็ก และประสิทธิภาพที่ยอดเยี่ยม จึงมีการใช้งานอย่างแพร่หลายในการวัดไมโครเวฟและอุปกรณ์คลื่นมิลลิเมตร ตัวนำคลื่นมีตัวนำคลื่นสี่เหลี่ยมผืนผ้ามาตรฐานและแบบ double-ridgeและสามารถปรับแต่งตัวนำคลื่นที่ไม่ได้มาตรฐานได้ตามความต้องการของผู้ใช้ อินเทอร์เฟซการเชื่อมต่อแบบโคแอกเชียลประกอบด้วยN, TNC, SMA, SMP, SSMP, 3.5, K (2.92), 2.4, 1.85, 1.0 และ microstrip. อะแดปเตอร์ Waveguide to coax แบ่งออกเป็นสองประเภท: end Launch และ right angle launch จากการวางแนวอินเทอร์เฟซ ในบรรดาประเภท RA launch ยังสามารถใช้เป็นโครงสร้างกำลังสูง.



ข้อดี:

-อะแดปเตอร์ตัวนำคลื่นของเรามีความน่าเชื่อถือสูง ขนาดเล็ก และประสิทธิภาพที่ยอดเยี่ยม ฯลฯ ซึ่งทำให้มีการนำไปใช้อย่างแพร่หลายในการวัดไมโครเวฟและอุปกรณ์คลื่นมิลลิเมตร ฯลฯ

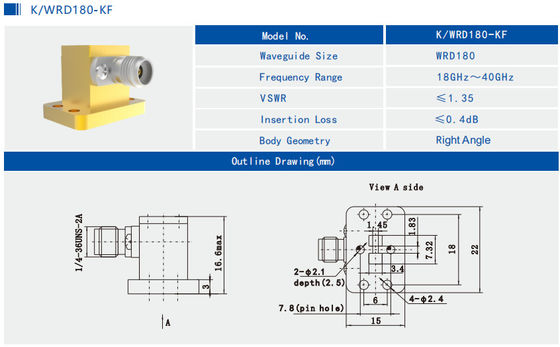

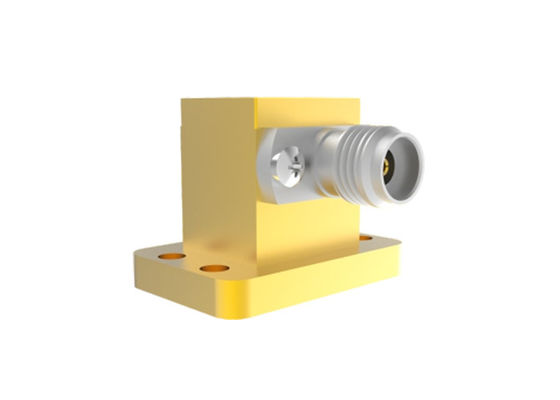

ภาพวาดโครงร่างและรูปภาพของWRD180 ถึง K2.92mm Female Waveguide to Coax Adapter K/WRD180-KF:



ที่เกี่ยวข้องWRD Waveguide to Coax Adapters ของ Elite Electronic.

หมายเลขรุ่น	คำอธิบาย	หมายเหตุ
N/WRD500-KF1	WRD500 ถึง N Type female end launch adapters	6GHz~18GHz
SMA/WRD650-JF	WRD650 ถึง SMA male right angle adapters	6GHz~18GHz
SMA/WRD750-JF	WRD750 ถึง SMA male right angle adapters	7.5GHz~18GHz
ประเภทที่กำหนดเอง	สามารถยอมรับขนาดที่กำหนดเองได้







การอ้างอิงข้ามมาตรฐานตัวนำคลื่น
