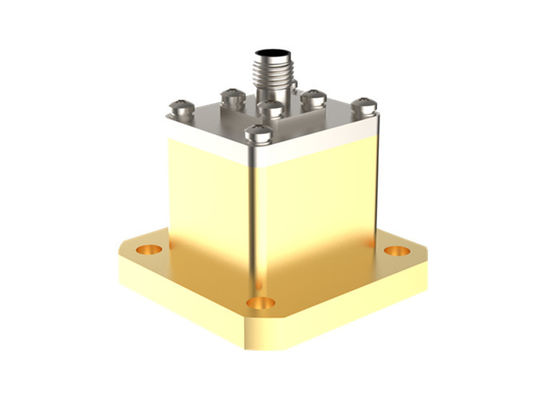

9.84GHz~15GHz WR75 BJ120 ถึง SMA Female End Launch Waveguide To Coax Adapter Brass SMA/BJ120-KFE

9.84GHz~15GHz WR75 ถึง SMA Female End Launch Waveguide To Coax Adapter

ความถี่ของ อะแดปเตอร์เวฟไกด์เป็นโคแอกเชียล ประมวลผลโดย Elite Electronic (ELT) ครอบคลุม 5.4GHz-110GHz. ด้วยความน่าเชื่อถือสูง ขนาดเล็ก และประสิทธิภาพที่ยอดเยี่ยม จึงถูกนำไปใช้อย่างแพร่หลายในการวัดไมโครเวฟและอุปกรณ์คลื่นมิลลิเมตร เวฟไกด์มี เวฟไกด์แบบสี่เหลี่ยมมาตรฐานและแบบริจจ์คู่ และสามารถปรับแต่งเวฟไกด์ที่ไม่ได้มาตรฐานได้ตามความต้องการของผู้ใช้ อินเทอร์เฟซการเชื่อมต่อปลายโคแอกเชียลประกอบด้วย N, TNC, SMA, SMP, SSMP, 3.5, K (2.92), 2.4, 1.85, 1.0 และไมโครสตริป. อะแดปเตอร์เวฟไกด์เป็นโคแอกเชียลแบ่งออกเป็นสองประเภท: การเปิดตัวปลายและการเปิดตัวมุมขวาจากการวางแนวอินเทอร์เฟซ ในบรรดาเหล่านี้ ประเภทการเปิดตัว RA ยังสามารถใช้เป็น โครงสร้างกำลังสูง.



ข้อดี:

-อะแดปเตอร์เวฟไกด์ของเรามีความน่าเชื่อถือสูง ขนาดเล็ก และประสิทธิภาพที่ยอดเยี่ยม ฯลฯ ซึ่งทำให้ได้รับการยอมรับอย่างกว้างขวางในการวัดไมโครเวฟและอุปกรณ์คลื่นมิลลิเมตร ฯลฯ

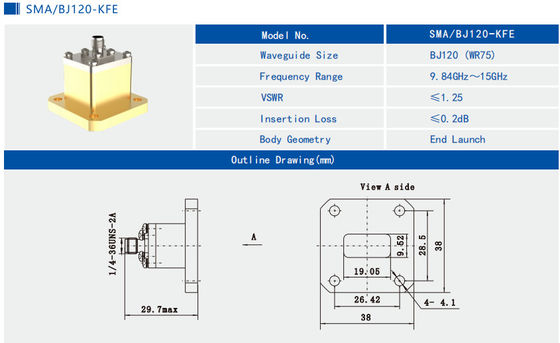

ภาพร่างและรูปภาพของ WR75 ถึง SMA Female Waveguide to Coax Adapter SMA/BJ120-KFE:



ที่เกี่ยวข้อง SMA Female Waveguide to Coax Adapters ของ Elite Electronic.

หมายเลขรุ่น	คำอธิบาย	หมายเหตุ
SMA/BJ100-KFE2	อะแดปเตอร์มุมขวา WR90 ถึง SMA female	8.2GHz~12.5GHz
SMA/BJ100-KF6	WR90 ถึง SMA female มุมขวา อะแดปเตอร์	8.2GHz~12.5GHz
SMA/BJ120-KF6	อะแดปเตอร์มุมขวา WR75 ถึง SMA female	9.84GHz~15GHz
SMA/BJ140-KFE	อะแดปเตอร์ปลายเปิด WR62 ถึง SMA female	11.9GHz~18GHz
SMA/BJ140-KF15	อะแดปเตอร์มุมขวา WR62 ถึง SMA female	11.9GHz~18GHz
SMA/BJ180-KFE5	อะแดปเตอร์ปลายเปิด WR51 ถึง SMA female	14.5GHz~22GHz
SMA/BJ180-KF2	อะแดปเตอร์มุมขวา WR51 ถึง SMA female	14.5GHz~22GHz







การอ้างอิงไขว้ของมาตรฐานเวฟไกด์
