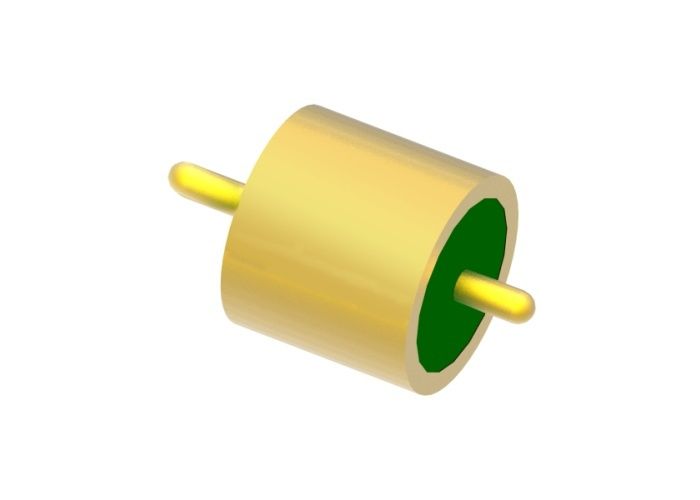

ขั้วต่อ RF แบบพินเดี่ยว 50 โอห์ม Glass To Metal Seal แบบสุญญากาศ M2018-3
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| Plating: | Gold Plated | Pin: | Single pin |
|---|---|---|---|
| Pin Material: | Kovar 4J29 | Glass Material: | 7052,7070, DM308 |
| Hermecity: | <1.01325 X 10E-08 std.cc/s | Certificate: | ROHS ISO-9001-2015 |
| Package: | Glass to metal seals | Impendence: | RF 50 Ohm |
| ชื่อแบรนด์: | ELT(Elite) | ODM: | can be customized according to your requirement |
| เน้น: | เครื่องเชื่อมประปากระจกกับโลหะ,เครื่องเชื่อมประปากระจกต่อโลหะแบบแอร์เมติก |
||
ซีลแก้วต่อโลหะแบบ RF 50 โอห์ม ขาเดียวแบบ Hermetic พร้อมพื้นผิวบอนด์ลวดทองคำ
ข้อมูลจำเพาะของM2018-3:
| ชื่อผลิตภัณฑ์ | ซีลแก้วต่อโลหะแบบ Hermetic |
| อิมพีแดนซ์ | 50 โอห์ม RF |
| ชนิด | 1 ขา |
| แถว | 1 แถว |
| สี | เคลือบทอง |
| วัสดุตัวเรือนและขา | Kovar 4J29 |
|
วัสดุแก้ว
สีแก้ว
|
7050 หรือ 7070 หรือ DM308
สีเขียวหรือสีขาว
|
| ช่วงความถี่ | DC-18GHz |
| VSWR | 1.35 |
| แรงดันไฟฟ้าที่ทนได้ | ≥500V |
|
การผนึก อัตราการรั่วไหล |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| ความต้านทานฉนวน | ≥2000MΩ |
| อุณหภูมิในการทำงาน | -65℃~+260℃ |
บทนำ
ซีลแก้วต่อโลหะแบบ Hermetic RF/DC Feedthroughs /ส่วนหัวแบบหลายขา /ขั้วต่อเรียกอีกอย่างว่าฉนวนแก้ว. ส่วนใหญ่ใช้ในการส่งสัญญาณไมโครเวฟ สัญญาณไฟฟ้า และสัญญาณควบคุมระหว่างโมดูลกับโมดูล โมดูลกับส่วนประกอบที่มีข้อกำหนดการซีลแก๊ส เป็นหนึ่งในส่วนประกอบที่สำคัญที่สุดในส่วนประกอบการซีล
ใช้แก้วที่มีค่าคงที่ไดอิเล็กทริกต่ำและการสูญเสียไดอิเล็กทริกต่ำเป็นวัสดุฉนวนและรองรับ ตัวเรือนและตัวนำทำจากโลหะผสม Kovar ที่เผาภายใต้อุณหภูมิสูง และพื้นผิวเคลือบทอง ตัวนำตรงกลางมีรูปแบบการสิ้นสุดที่หลากหลาย เช่น การบอนด์ลวดทองคำ การบัดกรี และการจับคู่ เป็นต้น ฉนวนแก้วมีขนาดเล็ก น้ำหนักเบา ปิดผนึกได้ มีความน่าเชื่อถือสูง และแพร่หลายในอุตสาหกรรมการผลิตอิเล็กทรอนิกส์ในช่วงไม่กี่ปีที่ผ่านมา
คุณสมบัติ:
-ขนาดเล็ก
-น้ำหนักเบา
-Hermetic
-คุณภาพคงที่และความน่าเชื่อถือสูง
-ตัวนำด้านใน: การบอนด์ลวดทองคำ การบัดกรี และวิธีการจับคู่ให้เลือก
การใช้งาน:
การใช้งานที่หลากหลายของแพ็คเกจอิเล็กทรอนิกส์ มาตรการตอบโต้ทางอิเล็กทรอนิกส์ ดาวเทียม ขีปนาวุธ เรดาร์ และอื่นๆ ในด้านการทหาร การบินและอวกาศ ยานยนต์ สามารถใช้กับ SMA ผลิตภัณฑ์คลื่นมิลลิเมตร
ข้อดี:
-เกรดทหารเคลือบทอง 1.27um
-การควบคุมความคลาดเคลื่อนอย่างเข้มงวด
-การออกแบบมาตรฐานและแบบกำหนดเองให้เลือก
-ผลิตภัณฑ์และบริการที่มีประสิทธิภาพด้านต้นทุนสูง
-มีสต็อกจำนวนมากสำหรับขนาดมาตรฐาน
-จัดส่งรวดเร็วสำหรับผลิตภัณฑ์ที่กำหนดเอง
รายการสินค้า:
| 50Ω RF ขาเดียว JM Series | ตัวเลือกการบัดกรี การจับคู่ และการบอนด์ |
| 50Ω RF ขาเดียว JM Standard Series | ตัวเลือกการบัดกรี การจับคู่ และการบอนด์ |
| 50Ω RF ขาเดียว JM Non-Standard Series | ตัวเลือกการบัดกรี การจับคู่ และการบอนด์ |
| DC ขาเดียว JK Series | ตัวเลือกการบัดกรีและการบอนด์ |
| DC ขาเดียว JK Standard Series | ตัวเลือกการบัดกรีและการบอนด์ |
| DC ขาเดียว JK Non-Standard Series | ตัวเลือกการบัดกรีและการบอนด์แบบ Nail Head |
|
ส่วนหัวแบบหลายขา JMC Series
|
1-9 ขา พร้อมตัวเลือก 1-3 แถว |
| ขนาดที่กำหนดเอง |
หลากหลาย |
หมายเหตุ:
เรามีขั้วต่อซีลแก้วต่อโลหะแบบ Hermeticมากกว่า 100,000 ประเภท,
