รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| ชื่อสินค้า: | ขั้วต่ออะแดปเตอร์โคแอกเซียล RF ตัวผู้หน้าแปลน 2 รู | แบบอย่าง: | SMP-KK13 |
|---|---|---|---|
| ช่วงความถี่: | 0.3MHz-18GHz | ที่อยู่อาศัย: | โลหะผสมทองแดง， ชุบทอง |
| รายชื่อผู้ติดต่อ: | โลหะผสมทองแดง, การชุบทอง | ฉนวน: | ไฟเบอร์ |
| สไตล์เมาท์: | คนตาบอด | ความต้านทานของฉนวน: | >5,000MΩ |
| สวพ: | 500V | ความต้านทาน: | 50Ω |
| ความยาว: | 10.7มม. | อุณหภูมิ: | -55°C~+125°C |
| ในสต็อก: | >800 ชิ้น | ||
| เน้น: | SMP female to female adapter,SMP jack to jack connector,18GHz RF coaxial adapter |
||
คําอธิบายสินค้า:
เครื่องเชื่อม SMP คือ เครื่องเชื่อม RF coaxial adapter ขนาดเล็กที่สามารถกดใส่ได้ ซึ่งถูกออกแบบมาสําหรับการใช้งานในความถี่สูงถึง 40Ghzทําให้มันเหมาะสําหรับการใช้ในอุปกรณ์อิเล็กทรอนิกส์ต่าง ๆ, ระบบ, สื่อสาร, stacom, ราดาร์และอื่น ๆ สําหรับการเชื่อมต่อระหว่างบอร์ด.ปุ่มตัวผู้มีโครงสร้างสาม: เต็มการปลดปลด, การปลดปลดจํากัด (ยังเรียกว่าครึ่งการปลดปลด, ครึ่งการปลดปลด) และการปลดปลดเรียบ ((รวมถุงมือจับ)
ตามการใช้งานที่แตกต่างกัน, ผู้ใช้สามารถเลือกปุ่มเพศชายที่มีโครงสร้างที่แตกต่างกัน. เมื่อผู้ใช้ไม่ต้องการการสับสนประจําช่วง, พวกเขาสามารถเลือกการสับสนเต็ม.การผ่อนคลายเต็มมีแรงยึดติดต่อสูงสุด ความต้านทานการสั่นสะเทือนที่ดีที่สุด และผลประกอบการที่กระแทก
เมื่อผู้ใช้ต้องการการใส่หลายครั้ง เขาสามารถใช้การปลดจํากัด (ยังเรียกว่าครึ่งปลดปลด, ครึ่งปลดปลด)he แรงยึดถือมีฐานกลางบนโครงสร้างรูเรียบ. มันถูกใช้อย่างแพร่หลายสําหรับการประกอบ PCB และการเชื่อมต่อการจับคู่แบบตาบอด
เมื่อผู้ใช้งานต้องการมากขึ้นหรือมีการประกอบบอร์ด SMP มากมายเพื่อการติดต่อ RF coaxial adapter บอร์ดพวกเขาสามารถเลือกโครงสร้าง bore เรียบเรียบมีแรงการติดต่อและแรงการแยกที่เหมือนกัน และอนุญาตให้มีการผิดการจัดอันดับ axial & radial. มันมักถูกใช้ในการเชื่อมต่อการจับคู่ตาบอด
|
คุณสมบัติไฟฟ้า
|
||
|
อุปสรรค
|
50Ω
|
|
|
ระยะความถี่
|
DC ~ 40GHz
|
|
|
ความดันเฉพาะ
|
170VRMS
|
|
|
โดเลคทริก ความตึงเครียด-ความต้านทาน
|
500VRMS
|
|
|
ความต้านทานต่อการปิด
|
≥ 5000MΩ
|
|
|
|
ผ่าตัดภายนอก
|
ปกติ≤2.5mΩ
|
|
คอนดิกเตอร์กลาง
|
ปกติ≤6mΩ
|
|
|
VSWR
|
≤ 1.3
|
|
| VSWR | DC ~ 18GHz | 18GHz ~ 26.5GHz | 26.5 ~ 40GHz | |
| ตรง | ≤ 1.25 | ≤ 1.3 | ≤ 1.4 | |
| มุมขวา | ≤ 1.3 | |||
| เครื่องปรับ | ≤ 1.25 | ≤ 1.3 | ≤ 1.4 | |
| อื่นๆ | ≤ 1.3 |

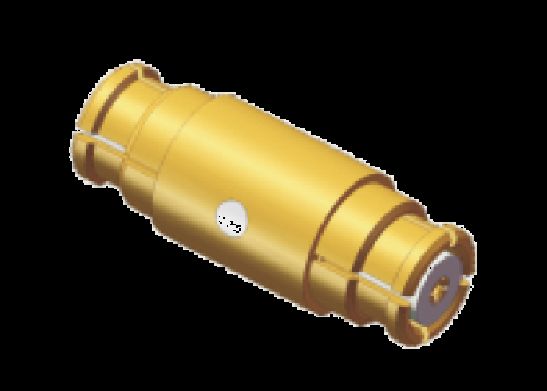

ภาพลักษณะของ SMP แจ็คต่อ แจ็คSMP-KK13 ถึง 18GHz
อื่นๆSMP หญิงต่อหญิงรุ่นที่คล้ายกัน: SMP-KK25 ถึง 40GHz
สินค้าเพิ่มเติม โปรดติดต่อเราอิสระสําหรับ Flanges Mount SMPเครื่องเชื่อม RF coaxial adapterแคตಲಾಗ์ sales3@xa-elite.com.cn
การใช้งาน:
Xi'an Elite Electronic เป็นผู้ผลิตเครื่องเชื่อม RF & Adapters, องค์ประกอบไมโครเวฟ / แผนนําคลื่น & องค์ประกอบเคเบิลชั้นนํา, บริการในด้านอากาศศาสตร์, การบิน, การนําทาง, ดาวเทียม, ราดาร์,การสื่อสารสาขาวิชาวิชาการ.
การปรับแต่ง:
บริการการปรับปรุงสินค้าสําหรับความยาวที่แตกต่างกัน SMP Straightเครื่องเชื่อม RF coaxial adapterมีให้บริการ:
ชื่อแบรนด์: ELT
MOQ: 200 ชิ้น
ราคา: ขึ้นอยู่กับปริมาณ
กรุณาส่งภาพวาดหรือรายละเอียดมาให้เรา และเราจะปล่อยให้วิศวกรของเรา จัดการประเมิน หรือเราจะแนะนําตัวแบบอื่น ๆ หรือจัดหาคําตอบของเราให้คุณ
เรายังสามารถจัดจําหน่ายการปรับแต่งสําหรับสายเชื่อม เช่นSMA, SSMA, SMP, SSMP ((SMPM), CSMP ((SMPS), ASMP, N, TNC, TNCA,, BMA, SBMA, 2.92mm, 2.4mm, 1.85mm, เครื่องเชื่อม Micro Dความจูง RFแอนเทนเนส ฟิลเตอร์ แบ่งพลังงาน คอปเลอร์
การบรรจุและการขนส่ง
บรรจุภัณฑ์สําหรับ SMP Straightเครื่องเชื่อม RF coaxial adapter:
1 ชิ้น/ถุงพลาสติกเล็ก
10 ชิ้น/ถุงพลาสติกขนาดใหญ่
100 ชิ้น/กล่องกล่อง
สายตรง SMPเครื่องเชื่อม RF coaxial adapterมาอย่างปลอดภัยในกล่องกระดาษกระดาษเล็ก ๆ เพื่อให้คุ้มกันในระหว่างการขนส่งกล่องถูกติดป้ายด้วยชื่อสินค้าและรายละเอียดเพื่อการระบุง่าย
สําหรับการขนส่งทางเรือ SMP Straightเครื่องเชื่อม RF coaxial adapterเราจะจัดส่งหมายเลขการติดตามหลังจากการส่ง
