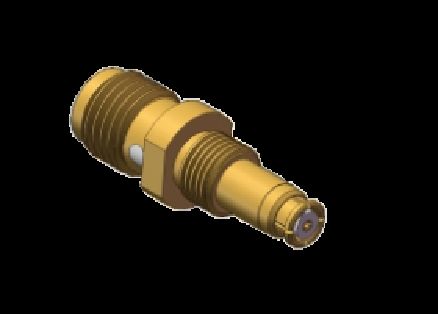

แจ็ค SMA สายตรงสู่ แจ็ค SMP แอดป์เตอร์ ระยะความถี่ 0.3MHz ถึง 18GHz โดยใช้ส่วนประกอบไมโครเวฟ
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| ชื่อสินค้า: | แอดป์ตัวกระจก SMAP | แบบอย่าง: | SMA/SMP-KK10 |
|---|---|---|---|
| ช่วงความถี่: | 0.3MHz-18GHz | ความต้านทาน: | 50Ω |
| สวพ: | 500V | ความต้านทานของฉนวน: | >5,000MΩ |
| สไตล์: | ตรง | ฉนวน: | ไฟเบอร์ |
| ที่อยู่อาศัย: | โลหะผสมทองแดง， ชุบทอง | รายชื่อผู้ติดต่อ: | โลหะผสมทองแดง, การชุบทอง |
| อุณหภูมิ: | -55°C~+125°C | ความยาว: | สูงสุด 20.1 มม |
| แอปพลิเคชัน: | ระบบเรดาร์และการสื่อสาร ส่วนประกอบไมโครเวฟ | ในสต็อก: | >300ชิ้น |
| เน้น: | แจ็ค SMP ไปยัง แอดป์เตอร์ แจ็ค SMP,เครื่องปรับอัตรา RF โคอาเซียล 0.3MHz-18GHz,เครื่องเชื่อม SMP ขององค์ประกอบไมโครเวฟ |
||
คำอธิบายผลิตภัณฑ์:
อะแดปเตอร์ SMA เป็น SMP เป็นอะแดปเตอร์โคแอกเชียลแบบอนุกรมที่ใช้กันทั่วไปในสาขา RF และไมโครเวฟ หน้าที่หลักคือการเชื่อมต่อระหว่างอุปกรณ์ที่มีอินเทอร์เฟซ SMA แบบเกลียวและอินเทอร์เฟซ SMP แบบกดเข้า ด้วยประสิทธิภาพความถี่สูง การสูญเสียต่ำ และคุณสมบัติทางกลที่เสถียร อะแดปเตอร์นี้จึงถูกนำไปใช้อย่างแพร่หลายในสถานการณ์ต่างๆ เช่น การทดสอบและวัดค่า RF ในห้องปฏิบัติการ อุปกรณ์สื่อสารผ่านดาวเทียม และระบบเรดาร์ นอกจากนี้ยังเข้ากันได้กับอุปกรณ์ทดสอบในการสื่อสาร 5G และสาขาการบินและอวกาศ โดยปกป้องอินเทอร์เฟซคอนเนคเตอร์ของอุปกรณ์มูลค่าสูงได้อย่างมีประสิทธิภาพ ในขณะเดียวกันก็เป็นไปตามข้อกำหนดการเชื่อมต่อที่มีความแม่นยำสูง เช่น การเชื่อมต่อแบบบอร์ดต่อบอร์ด จึงบรรลุความเข้ากันได้ที่มีประสิทธิภาพระหว่างอุปกรณ์ที่มีอินเทอร์เฟซต่างกัน
|
คุณสมบัติทางไฟฟ้า
|
||
|
อิมพีแดนซ์
|
50 โอห์ม
|
|
|
ช่วงความถี่
|
DC~40GHz
|
|
|
แรงดันไฟฟ้าที่กำหนด
|
170VRMS
|
|
|
แรงดันไฟฟ้าทนฉนวน
|
500VRMS
|
|
|
ความต้านทานฉนวน
|
≥5000M โอห์ม
|
|
|
|
ตัวนำภายนอก
|
ปกติ≤2.5m โอห์ม
|
|
ตัวนำกลาง
|
ปกติ≤6m โอห์ม
|
|
|
VSWR
|
≤1.3
|
|
| VSWR | DC~18GHz | 18GHz~26.5GHz | 26.5~40GHz | |
| ตรง | ≤1.25 | ≤1.3 | ≤1.4 | |
| มุมฉาก | ≤1.3 | |||
| อะแดปเตอร์ | ≤1.25 | ≤1.3 | ≤1.4 | |
| อื่นๆ | ≤1.3 |
ขนาดโครงร่างของ SMA เป็น SMP Jack เป็น Jack: SMA/SMP-KK10 สูงสุด 18GHz
ตรงแบบคล้ายกันอื่นๆSMA เป็น SMP Jack เป็น Jack: SMA/SMP-KK3
ตรงแบบคล้ายกันอื่นๆอะแดปเตอร์ SMA Jack เป็น SMP Jack: SMA/SMP-KK9
การใช้งาน:
Xi'an Elite Electronic เป็นผู้ผลิตชั้นนำด้าน RF Connectors & Adapters, Microwave/Waveguide components & Cable Assemblies ให้บริการในด้านการบินและอวกาศ, การบิน, การนำทาง, ดาวเทียม, เรดาร์,การสื่อสารมานานกว่า 23 ปี.
การปรับแต่ง:
มีบริการปรับแต่งผลิตภัณฑ์สำหรับ SMP Straight Adapter ความยาวต่างๆ:
ชื่อแบรนด์: ELT
MOQ: 200 ชิ้น
ราคา: ขึ้นอยู่กับปริมาณ
โปรดส่งแบบร่างหรือรายละเอียดมาให้เรา แล้วเราจะให้วิศวกรของเราดำเนินการประเมิน หรือเราจะแนะนำรุ่นทางเลือกของเรา หรือจัดหาโซลูชันของเราให้คุณ
เรายังสามารถจัดหาการปรับแต่งสำหรับคอนเนคเตอร์ เช่นSMA, SSMA, SMP, SSMP(SMPM), CSMP(SMPS), ASMP, N, TNC, TNCA, BMA, SBMA, 2.92 มม., 2.4 มม., 1.85 มม., Micro D Connectors,RF loads,เสาอากาศ, ฟิลเตอร์, Power Dividers, Coupler.
การบรรจุและการจัดส่ง:
บรรจุภัณฑ์สำหรับ SMP Straight Adapter:
1 ชิ้น/ถุงพลาสติกขนาดเล็ก
10 ชิ้น/ถุงพลาสติกขนาดใหญ่
100 ชิ้น/กล่อง
SMP Straight Adapter บรรจุอย่างแน่นหนาในกล่องกระดาษขนาดเล็กเพื่อให้แน่ใจว่าได้รับการปกป้องระหว่างการขนส่ง กล่องจะติดป้ายชื่อผลิตภัณฑ์และข้อมูลจำเพาะเพื่อการระบุที่ง่าย
สำหรับการจัดส่ง SMP Straight Adapter จะถูกวางไว้ในกล่อง เราจะจัดหาหมายเลขติดตามหลังจากการจัดส่ง
