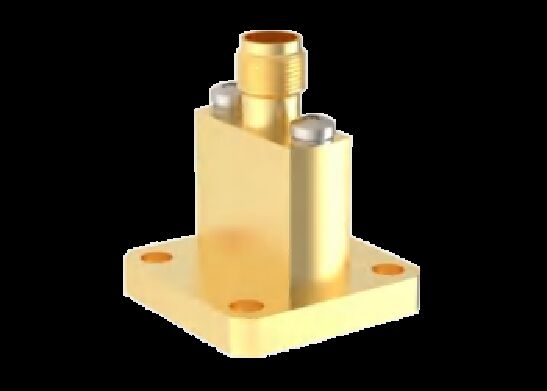

6.5GHz~145GHz วงจรนําไปยังตัวปรับโคแอ็กซ์ WR90~WR10 WRD750 WRD650 WRD500 WRD180

6.5GHz~145GHz Waveguide To Coax Adapter WR90~WR10 WRD750 WRD650 WRD500 WRD180
6.5GHz~145GHz Waveguide To Coax Adapter WR90~WR10 WRD750 WRD650 WRD500 WRD180 6.5GHz~145GHz Waveguide To Coax Adapter WR90~WR10 WRD750 WRD650 WRD500 WRD180 6.5GHz~145GHz Waveguide To Coax Adapter WR90~WR10 WRD750 WRD650 WRD500 WRD180

ภาพใหญ่ :  6.5GHz~145GHz วงจรนําไปยังตัวปรับโคแอ็กซ์ WR90~WR10 WRD750 WRD650 WRD500 WRD180 ราคาถูกที่สุด

รายละเอียดสินค้า:
สถานที่กำเนิด: ซีอาน ส่านซี
ชื่อแบรนด์: ELT
ได้รับการรับรอง: ISO9001, ISO14001

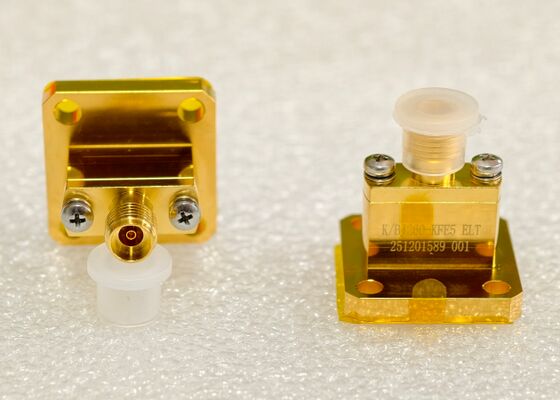

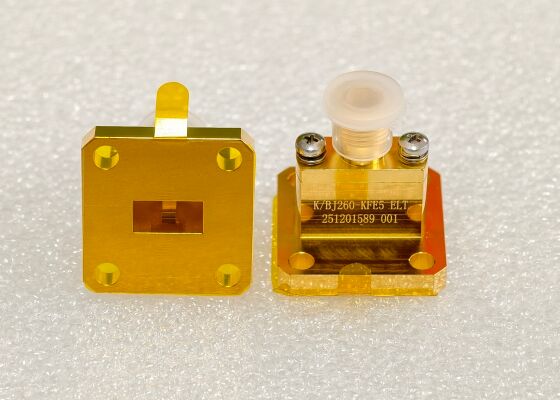

หมายเลขรุ่น: K/BJ260-KFE5
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 10 ชิ้นหากไม่มีสต็อก
ราคา: Depend on the quantity
รายละเอียดการบรรจุ: กล่องกระดาษ
เวลาการส่งมอบ: ภายใน 8-12 สัปดาห์หลังการชำระเงิน
เงื่อนไขการชำระเงิน: แอล/C,ที/ที
สามารถในการผลิต: ขึ้นอยู่กับความต้องการของคุณ
ติดต่อ
รายละเอียดสินค้า
ชื่อสินค้า: ท่อนำคลื่นไปยังอะแดปเตอร์โคแอกเซียล ขนาดท่อนำคลื่น: บีเจ260 (WR34)
ช่วงความถี่: 21.7GHz~33GHz VSWR: ≤1.3
การสูญเสียการแทรก: ≤0.35dB สไตล์ท่อนำคลื่น: สิ้นสุดการเปิดตัว มุมขวา
ความถี่: 6.5GHz ถึง 145GHz พอร์ตท่อนำคลื่น: WR90,WR75, WR60, WR51, WR42, WR34, WR28, WR22, WR19, WR15, WR12, WR10, WRD750, WRD650, WRD500, WRD18
เน้น:

WR90 waveguide ไปยังแอดป์เตอร์โคอาชียัล

,

แอดป์ทอร์พอร์ต WR15

,

เครื่องปรับเปลี่ยนโคอาเซียล WRD750

  • บทนำผลิตภัณฑ์
Elite Electronics ออกแบบและผลิตอะแดปเตอร์เวฟไกด์เป็นโคแอกเซียลที่มีช่วงความถี่ตั้งแต่ 6.5GHz ถึง 145GHz ด้วยความน่าเชื่อถือสูง ขนาดกะทัดรัด และประสิทธิภาพที่โดดเด่น อะแดปเตอร์เหล่านี้จึงถูกนำไปใช้อย่างแพร่หลายในระบบวัดไมโครเวฟและอุปกรณ์มิลลิเมตรเวฟ โดยทั่วไปใช้ในการออกแบบระบบเรดาร์สำหรับความสามารถในการจัดการกำลังสูง ในเครือข่ายป้อนสายอากาศสำหรับการสูญเสียต่ำและความแม่นยำของเฟส และในห้องปฏิบัติการทดสอบ

พอร์ตเวฟไกด์มีให้เลือกทั้งแบบสี่เหลี่ยมมาตรฐานและแบบสองร่อง พร้อมทั้งมีพอร์ตเวฟไกด์แบบกำหนดเองที่ไม่เป็นมาตรฐานเพื่อตอบสนองความต้องการเฉพาะของผู้ใช้ ส่วนปลายโคแอกเซียลมีอินเทอร์เฟซการเชื่อมต่อที่หลากหลาย รวมถึง N, TNC, SMA, SMP, 3.5 มม., K (2.92 มม.), 2.4 มม., 1.85 มม., 1.0 มม., 0.8 มม. และแบบไมโครสตริปโครงสร้าง อะแดปเตอร์เวฟไกด์เป็นโคแอกเซียลแบ่งออกเป็นสองประเภท: แบบปลายตรงและแบบมุมฉาก โดยเฉพาะอย่างยิ่งรุ่นมุมฉากสามารถกำหนดค่าสำหรับการใช้งานกำลังสูงได้

เวฟไกด์สี่เหลี่ยมย่อว่า WR พร้อมตัวเลขกำกับที่ระบุความกว้างภายในของเวฟไกด์เป็นร้อยละของนิ้ว กลุ่มผลิตภัณฑ์ของเราประกอบด้วยเวฟไกด์สี่เหลี่ยมตามรุ่นมาตรฐาน เช่น WR-90, WR-75, WR-60, WR51, WR-42, WR-34, WR-28, WR-22, WR-19, WR-15, WR-12, WR-10, WR-8, WRD750, WRD650, WRD500, WRD180 นอกจากนี้เรายังสามารถผลิตตามแบบสั่งได้

  • ภาพวาดโครงร่าง
อะแดปเตอร์เวฟไกด์เป็นโคแอกเซียลแบบปลายตรง WR34 ถึง K 2.92 มม. ตัวเมีย, 21.7~33GHz
6.5GHz~145GHz วงจรนําไปยังตัวปรับโคแอ็กซ์ WR90~WR10 WRD750 WRD650 WRD500 WRD180
อะแดปเตอร์เวฟไกด์เป็นโคแอกเซียลแบบมุมฉาก WR34 ถึง K 2.92 มม. ตัวเมีย, 21.7~33GHz

6.5GHz~145GHz วงจรนําไปยังตัวปรับโคแอ็กซ์ WR90~WR10 WRD750 WRD650 WRD500 WRD180
  • อะแดปเตอร์เวฟไกด์เป็นโคแอกเซียลอื่นๆ

เรายังมีอะแดปเตอร์เวฟไกด์เป็นโคแอกเซียลอื่นๆ เช่น อะแดปเตอร์เวฟไกด์เป็น SMA, อะแดปเตอร์เวฟไกด์เป็น N type, อะแดปเตอร์เวฟไกด์เป็น 2.4 มม., อะแดปเตอร์เวฟไกด์เป็น 1.85 มม., อะแดปเตอร์เวฟไกด์เป็น 1.0 มม., อะแดปเตอร์เวฟไกด์เป็น 0.8 มม. โปรดติดต่อเราหากคุณต้องการรุ่นอื่นๆ


อะแดปเตอร์เวฟไกด์เป็นโคแอกเซียล อินเทอร์เฟซโคแอกเซียล

เวฟไกด์

ขนาดพอร์ต

 ช่วงความถี่
อะแดปเตอร์เวฟไกด์เป็น SMA SMA

 BJ100 (WR90)

 8.2~12.5GHz
อะแดปเตอร์เวฟไกด์เป็น SMA SMA BJ120 (WR75) 9.84~15GHz
อะแดปเตอร์เวฟไกด์เป็น SMA SMA BJ140 (WR62) 11.9~18GHz
อะแดปเตอร์เวฟไกด์เป็น SMA SMA BJ180 (WR51) 14.5~22GHz
อะแดปเตอร์เวฟไกด์เป็น K 2.92 มม. BJ220 (WR42) 17.6~26.7GHz
อะแดปเตอร์เวฟไกด์เป็น K 2.92 มม. BJ260 (WR34) 21.7~33GHz
อะแดปเตอร์เวฟไกด์เป็น K 2.92 มม. BJ320(WR28) 26.4~40GHz
อะแดปเตอร์เวฟไกด์เป็น 2.4 มม. 2.4 มม. BJ400(WR22) 32.9~50GHz
อะแดปเตอร์เวฟไกด์เป็น 1.85 มม. 1.85 มม. BJ500 (WR19) 39.2~59.6GHz
อะแดปเตอร์เวฟไกด์เป็น 1.85 มม. 1.85 มม. BJ620 (WR15) 50~67GHz, 49.8~70GHz
อะแดปเตอร์เวฟไกด์เป็น 1.0 มม. 1.0 มม. BJ740 (WR12) 60~90GHz
อะแดปเตอร์เวฟไกด์เป็น 1.0 มม. 1.0 มม. BJ900 (WR10) 74~110GHz
อะแดปเตอร์เวฟไกด์เป็น SMA SMA WRD650 6-18GHz
อะแดปเตอร์เวฟไกด์เป็น SMA SMA WRD750 7.5-18GHz
อะแดปเตอร์เวฟไกด์เป็น K 2.92 มม. WRD180 18~40GHz
อะแดปเตอร์เวฟไกด์เป็น N N Type WRD500 6~18GHz



  • การอ้างอิงมาตรฐานเวฟไกด์ - ซีรีส์ WR & ซีรีส์ BJ ของจีน

มาตรฐานจีน มาตรฐานสากล ช่วงความถี่ (GHz)
BJ84 WR112 6.57~9.99
BJ100 WR90 8.20~12.5
BJ120 WR75 9.84~15.0
BJ140 WR62 11.9~18.0
BJ180 WR51 14.5~22.0
BJ220 WR42 17.6~26.7
BJ260 WR34 21.7~33.0
BJ320 WR28 26.5~40.0
BJ400 WR22 32.9~50.1
BJ500 WR19 39.2~59.6
BJ620 WR15 49.8~75.8
BJ740 WR12 60~90
BJ900 WR10 74~110
  • การใช้งาน

    1. ระบบการบินและอวกาศและเรดาร์

    • ระบบเรดาร์:อะแดปเตอร์เวฟไกด์เป็นโคแอกเซียลใช้เชื่อมต่อเครือข่ายป้อนเวฟไกด์ที่ปลายสายอากาศกับโมดูลส่ง/รับ (T/R) แบบโคแอกเซียลที่ส่วนท้าย ต้องรับประกันความสม่ำเสมอของเฟสสัญญาณ โดยเฉพาะอย่างยิ่งในย่านความถี่สูง (เช่น X-band และ Ku-band)
    • ระบบรบกวนอิเล็กทรอนิกส์:ใช้ในสายส่งและรับสัญญาณ ต้องการอัตราส่วนคลื่นนิ่ง (VSWR) ที่ต่ำมากเพื่อให้แน่ใจว่าสัญญาณมีความบริสุทธิ์
    • ระบบเทเลเมทรี:ในสภาพแวดล้อมการบินที่มีการสั่นสะเทือนและแรงกระแทกสูง การเชื่อมต่อแบบมุมฉากหรือแบบทนทานให้การเชื่อมต่อทางไฟฟ้าที่เชื่อถือได้

    2. การสื่อสารผ่านดาวเทียม (Satcom)

    • สถานีภาคพื้นดิน Tx/Rx:อะแดปเตอร์เวฟไกด์เป็นโคแอกเซียลเชื่อมต่อเอาต์พุตเวฟไกด์ของสายอากาศพาราโบลาเข้ากับอินพุตโคแอกเซียลของเครื่องขยายสัญญาณรบกวนต่ำ (LNA) หรือเครื่องขยายกำลัง (PA)
    • การทดสอบเพย์โหลดดาวเทียม:ระหว่างการตรวจสอบภาคพื้นดินของเพย์โหลดดาวเทียม ใช้การเชื่อมต่อประสิทธิภาพสูงเพื่อจำลองการส่งสัญญาณในสภาพแวดล้อมอวกาศ เพื่อให้มั่นใจในความแม่นยำของการทดสอบการเชื่อมต่อระหว่างดาวเทียม:ภายในดาวเทียม โครงสร้างเวฟไกด์เป็นโคแอกเซียลขนาดกะทัดรัดมักใช้เพื่อประหยัดพื้นที่และลดน้ำหนัก

    3. การทดสอบและการวัด

    • การทดสอบสายอากาศ:เชื่อมต่อสายอากาศเวฟไกด์กับเครื่องวิเคราะห์เครือข่ายเวกเตอร์ (VNA) โดยเฉพาะอย่างยิ่งในย่านมิลลิเมตรเวฟ (26.5GHz–110GHz) จำเป็นต้องมีการเชื่อมต่อที่มีความแม่นยำสูง (เช่น คอนเนคเตอร์ 2.4 มม. หรือ 2.92 มม.)การทดสอบในห้องไร้เสียงสะท้อน:ใช้การเชื่อมต่อเพื่อส่งสัญญาณจากสายส่งเวฟไกด์ไปยังอุปกรณ์ทดสอบโคแอกเซียลภายในห้อง EMCอุปกรณ์ทดสอบอัตโนมัติ (ATE):อะแดปเตอร์มุมฉากมักใช้ในอุปกรณ์ทดสอบที่มีพื้นที่จำกัดเพื่อเพิ่มประสิทธิภาพการจัดวาง

    4. การสื่อสารไร้สาย (5G/6G & การส่งสัญญาณไมโครเวฟ)

    • การวิจัยและพัฒนา 5G/6G มิลลิเมตรเวฟ:ใช้ในการสร้างต้นแบบและการทดสอบสถานีฐานเพื่อเชื่อมต่อชิป/โมดูลมิลลิเมตรเวฟกับอุปกรณ์ทดสอบการสื่อสารไมโครเวฟแบบจุดต่อจุด:ใช้สำหรับการเชื่อมต่อและตรวจสอบสัญญาณในลิงก์ส่งสัญญาณไมโครเวฟระยะไกล

    5. การวิจัยทางอุตสาหกรรม การแพทย์ และวิทยาศาสตร์

    • ไมโครเวฟอุตสาหกรรม:การตรวจสอบกำลังในอุปกรณ์ทำความร้อนและอบแห้งด้วยไมโครเวฟ
    • ไมโครเวฟทางการแพทย์: การส่งสัญญาณในอุปกรณ์กายภาพบำบัดด้วยไมโครเวฟและอุปกรณ์รักษาเนื้องอกด้วยความร้อน
    • สิ่งอำนวยความสะดวกทางวิทยาศาสตร์ขนาดใหญ่:ใช้ในเครื่องเร่งอนุภาคและกล้องโทรทรรศน์วิทยุ (เช่น FAST) สำหรับการส่งสัญญาณกำลังสูงและสัญญาณรบกวนต่ำ

6.5GHz~145GHz วงจรนําไปยังตัวปรับโคแอ็กซ์ WR90~WR10 WRD750 WRD650 WRD500 WRD180

  • การบรรจุและการจัดส่ง

อะแดปเตอร์เวฟไกด์เป็นโคแอกเซียลของเราได้รับการบรรจุอย่างระมัดระวังเพื่อให้ได้รับการปกป้องสูงสุดระหว่างการขนส่ง คอนเนคเตอร์แต่ละชิ้นห่อด้วยวัสดุกันไฟฟ้าสถิตและใส่ในกล่องที่แข็งแรงพร้อมบุรองเพื่อป้องกันความเสียหายจากการกระแทกหรือการสั่นสะเทือน


บรรจุภัณฑ์จะติดป้ายข้อมูลผลิตภัณฑ์อย่างชัดเจน รวมถึงหมายเลขชิ้นส่วนและข้อมูลจำเพาะ เพื่อให้ง่ายต่อการระบุและจัดการสินค้าคงคลัง

6.5GHz~145GHz วงจรนําไปยังตัวปรับโคแอ็กซ์ WR90~WR10 WRD750 WRD650 WRD500 WRD180


  • สอบถามราคา:


คำถามที่ 1: คุณเป็นบริษัทการค้าหรือผู้ผลิต?
คำตอบ: เราเป็นผู้ผลิตที่มีประสบการณ์มากกว่า 23 ปีในด้านส่วนประกอบการเชื่อมต่อ RF/ไมโครเวฟ


คำถามที่ 2: ปัจจุบันคุณสามารถจัดหาสินค้าอะไรได้บ้าง?
คำตอบ: คอนเนคเตอร์ RF, อะแดปเตอร์, ชุดสายเคเบิล, อะแดปเตอร์เวฟไกด์เป็นโคแอกเซียล, ผลิตภัณฑ์เวฟไกด์, คอนเนคเตอร์แบบซีลแก้วกับโลหะ, micro D-sub, ข้อต่อหมุนไมโครเวฟ และส่วนประกอบไมโครเวฟอื่นๆ


คำถามที่ 3: มีตัวอย่างฟรีหรือไม่?
คำตอบ: ใช่ หากมีในสต็อก ตัวอย่างฟรีจะพร้อมใช้งานโดยมีการเก็บค่าขนส่ง


คำถามที่ 4: บริษัทของคุณสามารถรับการปรับแต่งได้หรือไม่?
คำตอบ: ยินดีรับ ODM ด้วยประสบการณ์มากกว่า 23 ปีในด้าน ODM Elite Electronics สามารถให้ความช่วยเหลือในการออกแบบ การพัฒนาผลิตภัณฑ์ การวิจัยและพัฒนา และการรวมส่วนประกอบการเชื่อมต่อของคุณ


คำถามที่ 5: เงื่อนไขการชำระเงินคืออะไร?
คำตอบ: เราสามารถรับ L/C, T/T, Western Union, Trade Assurance (บัตรเครดิต & T/T) เป็นต้น


คำถามที่ 6: ระยะเวลาในการจัดส่งคือเท่าใด?
คำตอบ: 5-7 วันทำการสำหรับคำสั่งซื้อตัวอย่าง, 4-12 สัปดาห์สำหรับคำสั่งซื้อการผลิตจำนวนมาก (ขึ้นอยู่กับปริมาณที่แตกต่างกัน, ODM ฯลฯ)


คำถามที่ 7: คุณจะจัดส่งสินค้าให้ฉันอย่างไร?
คำตอบ: โดยทั่วไป เราจะร่วมมือกับบริษัทขนส่งด่วนระหว่างประเทศ เช่น DHL, UPS, FedEx, TNT เพื่อให้ลูกค้าของเราได้รับสินค้าอย่างรวดเร็วแต่มีค่าขนส่งต่ำที่สุด ในขณะเดียวกัน การจัดส่งทางอากาศและทางทะเลก็มีให้บริการเช่นกัน


คำถามที่ 8: ฉันต้องรอนานเท่าใดก่อนที่สินค้าของฉันจะมาถึง?
คำตอบ: 5-8 วันทำการสำหรับการขนส่งทางอากาศ, 3-8 วันทำการสำหรับการขนส่งด่วนระหว่างประเทศ


คำถามที่ 9: คุณภาพของอะแดปเตอร์เวฟไกด์เป็นโคแอกเซียลของคุณเป็นอย่างไร?
คำตอบ: ในฐานะซัพพลายเออร์คุณภาพสูงของโครงการเทคโนโลยีขั้นสูงระดับชาติหลายแห่ง การนำเสนอผลิตภัณฑ์ที่ยอดเยี่ยมคือแนวทางการพัฒนาของเรา เรามีทีมควบคุมคุณภาพที่แข็งแกร่งและกระบวนการที่เข้มงวดมากเพื่อให้แน่ใจว่าคุณภาพของเราเป็นไปตามมาตรฐานเกรดคุณภาพที่แตกต่างกัน
