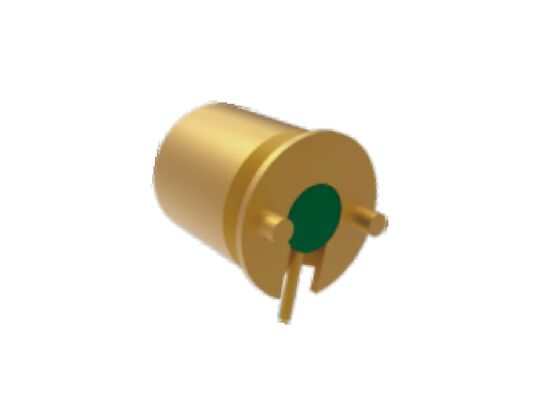

ปิดผนึกอย่างผนึกแน่น SMP ตรง PCB แจ็คตัวเมียเรียบเจาะพื้นผิว 40GHz 50Ω

ภาพใหญ่ : ปิดผนึกอย่างผนึกแน่น SMP ตรง PCB แจ็คตัวเมียเรียบเจาะพื้นผิว 40GHz 50Ω ราคาถูกที่สุด

รายละเอียดสินค้า:

สถานที่กำเนิด:	Xi'an, จีน
ชื่อแบรนด์:	ELT
ได้รับการรับรอง:	Rohs，ISO Certificates
หมายเลขรุ่น:	SMP(M)-JHD457-S-WP

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ:	ในสต็อก
ราคา:	Depending on the quantity
รายละเอียดการบรรจุ:	1 ชิ้น/ถุงพลาสติก; 10bags/กล่อง
เวลาการส่งมอบ:	6-8 สัปดาห์สำหรับการผลิตใหม่
เงื่อนไขการชำระเงิน:	T / T หรือ LC
สามารถในการผลิต:	ตามความต้องการ

ติดต่อ

รายละเอียดสินค้า

ชื่อสินค้า:	ขั้วต่อ RF SMP	ติดต่อศูนย์:	โลหะผสมทองแดง， ชุบทอง
เปลือก:	โลหะผสมทองแดง， ชุบทอง	ความถี่:	กระแสตรง ~ 18GHz
สวพ:	500V	แรงดันไฟฟ้าที่ได้รับการจัดอันดับ:	170V
ความไม่พึ่งพาอาศัยกัน:	50Ω	ความต้านทานของฉนวน:	5,000 โอห์ม
ช่วงอุณหภูมิ:	-55°C~+125°C	เพศ:	หญิง/แจ๊ค
การติดตั้ง:	ติดพื้นผิว PCB	อิเล็กทริก:	กระจก
ตัวอย่าง:	มีจำหน่ายในสต็อก
เน้น:	เครื่องเชื่อม RF SMP ปิดแบบแอร์เมติก , เครื่องเชื่อม PCB สายตรง SMP 40GHz , SMP หญิง จับพื้นผิว

คำอธิบายผลิตภัณฑ์:

SMP Straight PCB Limited Detent /Smooth Bore Jack Female Surface Mount 50 Ohm

คอนเน็กเตอร์ RF SMP ของ Elite Electronics มีประสิทธิภาพ VSWR ต่ำถึง 40 GHz. นำเสนอความยืดหยุ่นในการออกแบบสูงสุด กลุ่มผลิตภัณฑ์ของเราประกอบด้วย แบบตรง, แบบมุมฉาก และแบบติดหน้าแปลน, แบบติด PCB และชุดสายเคเบิล SMP เราเข้าใจดีว่าแต่ละแอปพลิเคชันมีความต้องการเฉพาะตัว ดังนั้นเราจึงนำเสนอการกำหนดค่าปลั๊กตัวผู้ที่แตกต่างกันสามแบบ:

แรงเข้าและถอด SMP: Full Detent > Limited Detent > Smooth Bore

1. Full Detent

ลักษณะทางกล: นี่คือประเภทอินเทอร์เฟซ SMP ที่มีแรงยึดที่แข็งแกร่งที่สุด ต้องใช้แรงเสียบมาก และเสียง "คลิก" ที่ชัดเจนบ่งชี้ว่าล็อคเข้าที่แล้ว
ข้อดี: ให้ความต้านทานการสั่นสะเทือนและแรงกระแทกที่ดีที่สุด ทำให้การเชื่อมต่อมีความเสถียรสูงและไม่หลุดออกโดยไม่ตั้งใจได้ง่าย
ข้อเสีย: เนื่องจากการเชื่อมต่อที่แน่นหนา ต้องใช้แรงดึงมากในการถอด การเสียบและถอดบ่อยครั้งส่งผลกระทบอย่างมากต่ออายุการใช้งาน ซึ่งโดยทั่วไปมีเพียงประมาณ 100 รอบ
แอปพลิเคชัน: ส่วนใหญ่ใช้ในโอกาสที่ต้องการความเสถียรสูง เช่น ระบบการบินและอวกาศและระบบเรดาร์ มักใช้สำหรับการเชื่อมต่อสายเคเบิลที่ไม่ค่อยได้ถอดออกเมื่อติดตั้งแล้ว

2. Limited Detent

ลักษณะทางกล: หรือที่เรียกว่า "Limited Detent" เป็นการสร้างสมดุลระหว่างแรงยึดและความสะดวกในการใช้งาน ความแข็งแรงของการเชื่อมต่ออยู่ระหว่าง Full Detent และ Smooth Bore
ข้อดีด้านประสิทธิภาพ: เมื่อเทียบกับ Full Detent การเสียบและถอดทำได้ง่ายกว่า ในขณะที่ให้ความเสถียรในการเชื่อมต่อที่ดีกว่า Smooth Bore เหมาะสำหรับสถานการณ์การทดสอบที่ต้องการการเชื่อมต่อและถอดบ่อยครั้ง
ข้อเสีย: แม้ว่าจะทนทานกว่า Full Detent แต่ก็ยังมีอายุการใช้งานไม่ยาวนานเท่าประเภท Smooth Bore
แอปพลิเคชัน: เหมาะอย่างยิ่งสำหรับการวัดความแม่นยำและอุปกรณ์แบบแยกส่วนที่ต้องการการบำรุงรักษาบ่อยครั้ง เป็นตัวเลือกทั่วไปในสาขาการทดสอบและการวัด

3. Smooth Bore

ลักษณะทางกล: อินเทอร์เฟซนี้ไม่มีโครงสร้าง detent (ล็อค) ส่งผลให้แรงยึดการเชื่อมต่อต่ำที่สุด การเสียบและการถอดทำได้ง่ายมาก
ข้อดี: ช่วยให้เกิดข้อผิดพลาดในการจัดตำแหน่งในแนวแกนและแนวรัศมีได้ ทำให้เหมาะอย่างยิ่งสำหรับแอปพลิเคชัน blind-mating ที่มีความหนาแน่นสูง มีอายุการใช้งานการเสียบที่ยาวนานที่สุด
ข้อเสีย: ความเสถียรของการเชื่อมต่อแย่ที่สุด มีแนวโน้มที่จะคลายหรือหลุดออกเมื่อได้รับแรงดึงภายนอกหรือการสั่นสะเทือนที่รุนแรง
แอปพลิเคชัน: ส่วนใหญ่ใช้สำหรับการเชื่อมต่อ board-to-board ที่มีความหนาแน่นสูง ระบบ blind-mate หรือโอกาสการวัดที่ไม่แม่นยำ เช่น เสาอากาศแบบ phased array และภายในอุปกรณ์สื่อสารที่ประกอบหนาแน่น

ขนาดโครงร่างของ Straight SMP RF Connector Female PCB Surface Mount Connector SMP(M)-JHD457-S-WP สูงสุด 40GHz

หมายเหตุ 1: ความลึกในการเข้าล็อค 2.79 มม. ปิดผนึกด้วยแก้ว

ขนาดโครงร่างที่คล้ายกันของ Straight SMP RF Connector Female PCB Surface Mount Connector SMP-JHD72 สูงสุด 18GHz :

ปิดผนึกอย่างผนึกแน่น SMP ตรง PCB แจ็คตัวเมียเรียบเจาะพื้นผิว 40GHz 50Ω 1

หมายเหตุ 1: ความลึกในการเข้าล็อค 2.79 มม.

แอปพลิเคชัน:

Xi'an Elite Electronics เป็น ผู้ผลิตชั้นนำของ คอนเน็กเตอร์ RF/Microwava /Wave-guide, อะแดปเตอร์ & ชุดสายเคเบิลให้บริการด้านการบินและอวกาศ, การบิน, การนำทาง, ดาวเทียม, เรดาร์, การสื่อสาร, อุตสาหกรรมอิเล็กทรอนิกส์. การบรรจุและจัดส่ง:
ปิดผนึกอย่างผนึกแน่น SMP ตรง PCB แจ็คตัวเมียเรียบเจาะพื้นผิว 40GHz 50Ω 2

การบรรจุ:

ขนาดบรรจุภัณฑ์: กล่องเล็กด้านนอก ขนาด ก 26.5 ซม. * ก 18.5 ซม. * ส 14 ซม.

การจัดส่ง:

เวลาจัดส่ง: 5-10 วันทำการสำหรับคอนเน็กเตอร์อะแดปเตอร์ RF Coaxial ที่มีในสต็อก สำหรับการผลิตใหม่ จะใช้เวลาประมาณ 6-10 สัปดาห์ เวลาจัดส่งที่เราให้ไว้เป็น

การประมาณการแบบอนุรักษ์นิยมเพื่อให้แน่ใจในคุณภาพของผลิตภัณฑ์ก่อนการจัดส่ง

ปิดผนึกอย่างผนึกแน่น SMP ตรง PCB แจ็คตัวเมียเรียบเจาะพื้นผิว 40GHz 50Ω 3
