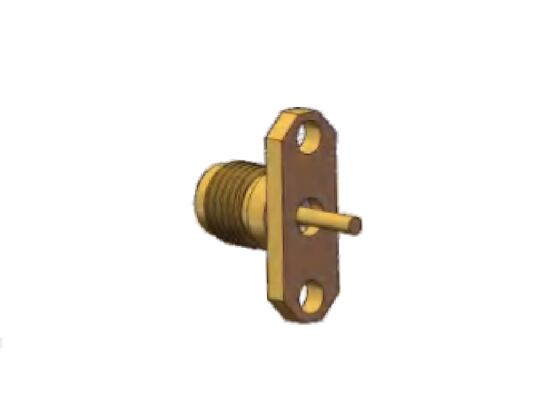

ทองเหลือง 40 GHz ขั้วต่อ RF 2.92 มม. K ประเภทแจ็คหน้าแปลนระยะห่างรู 12.2 มม. และเส้นผ่านศูนย์กลางพิน 1.3 มม.
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| ชื่อสินค้า: | 2เครื่องเชื่อม RF ขนาด.92 มม. | แบบอย่าง: | K-KFD159 |
|---|---|---|---|
| ช่วงความถี่: | 0.04Hz-40GHz | ความต้านทาน: | 50โอห์ม |
| สวพ: | 750V | ตัวนำศูนย์: | โลหะผสมทองแดงชุบทองคำ |
| ตัวนำด้านนอก: | ทองเหลืองชุบทอง | พินที่ตรงกัน: | เส้นผ่านศูนย์กลาง 1.3 มม |
| วิธีเมานต์: | ตัวยึดหน้าแปลนสองรู | ฉนวน: | Pei |
| เน้น: | ขั้วต่อ RF ทองเหลือง 2.92 มม.,แจ็ค RF ชนิด K 40 GHz,ขั้วต่อ RF รูหน้าแปลน 12.2 มม. |
||
คําอธิบายสินค้า:
เครื่องเชื่อมคลื่น mmWAVE ประเภท K (2.92mm)
2เครื่องเชื่อมคลื่น.92 มม หรือที่รู้จักกันในชื่อ เครื่องเชื่อมแบบ K เครื่องเชื่อมแบบ K เป็น เครื่องเชื่อมคลื่นมิลลิเมตรที่ใช้กันอย่างแพร่หลาย มีความถี่ในการทํางานสูงสุดถึง 40 GHzสายเชื่อม 92 มิลลิเมตร เรามีสายเชื่อมเคเบิล, เครื่องเชื่อมติดตั้ง flange, เครื่องเชื่อมต่อ bulkhead.มีอินเตอร์เฟียสแบบดียิเลคทริกอากาศ สามารถแลกเปลี่ยนกันได้อย่างสมบูรณ์แบบ และเข้ากันได้กับสายสมา และสายสมา 3.5 มิลลิเมตรความถี่ในการทํางานสูงและการเชื่อมต่อที่มั่นคงและน่าเชื่อถือ
สําหรับการใช้งานเครื่องเชื่อม RF SMA ความถี่สูง เราให้บริการทางเลือก เช่น เครื่องเชื่อม 3.5mm และ เครื่องเชื่อม 2.92mmเครื่องเชื่อม / แอดป์เตอร์ 3.5mm/2.92mm mmWave ของเรามีขนาดเส้น 1/4-36 UNS เหมือนกับเครื่องเชื่อม / แอดป์เตอร์ SMA, รับประกันความสอดคล้องและการแลกเปลี่ยนได้อย่างเต็มที่เครื่องเชื่อม 3.5 มิลลิเมตรรองรับความถี่ถึง 35 GHz ส่วนเครื่องเชื่อม 2.92 มิลลิเมตรสามารถทํางานได้ในความถี่ถึง 40 GHz
2เครื่องเชื่อม RF ขนาด.92mm (ชนิด K)มิติของอินเตอร์เฟซ:
| คุณสมบัติไฟฟ้า | ||
| อุปสรรค | 50Ω | |
| ระยะความถี่ | 0.04GHz ~ 40GHz | |
| ความดันเฉพาะ | 250 วอลต์ | |
| โดเลคทริก ความตึงเครียด-ความต้านทาน | 750 วอลต์ | |
| ความต้านทานต่อการปิด | ≥ 5000 MΩ | |
| ความต้านทานกลาง | ผ่าตัดภายนอก | ≤2.0mΩ |
| คอนดิกเตอร์กลาง | ≤3.0mΩ | |
| VSWR | ≤1.3 | |
| คุณสมบัติวัสดุและเครื่องกล | ||
| คอนดิกเตอร์ศูนย์ | เพศชาย | สับสนธิทองแดง ทองคํา |
| หญิง | โบรนซ์เบอริลเลียม ทองคํา | |
| สัมผัสยืดหยุ่น | เนื้อเบรีลเลียมทองแดง | ทองคํา |
| กล่องและชิ้นส่วนโลหะอื่น ๆ | ทองแดง, เหล็กไร้ขัด | โลหะเคลือบทองคําหรือ Passivation |
| อุปกรณ์แยก | การปะทะแก้ว / PTFE / PEI | |
| อุณหภูมิ | -55°C ~ +125°C | |
มิติการออกแบบของ 2 หลุม Flange Mount ทองแดงเหล็ก 2.92 มิลลิเมตร
| ระยะหุ้น flange | 12.2 มม. |
| ความกว้างของ Flange | 5.7 มิลลิเมตร |
| กว้างของปิน | 1.3mm |
มิติการออกแบบของ 2 หลุม Flange Mount ทองแดงเหล็ก 2.92 มิลลิเมตร สายต่อคลื่นหญิง: K-KFD146 (หน่วย: มม)
| ระยะหุ้น flange | 12.2 มม. |
| ความกว้างของ Flange | 5.7 มิลลิเมตร |
| กว้างของปิน | 1.3mm |
เครื่องเชื่อม 2.92 มิลลิเมตรกรุณาไม่ลังเลที่จะติดต่อเราสําหรับรายการสินค้า. |การแก้ไขตามความต้องการ
การใช้งาน:
ซีอาน เอลิท อิเล็กทรอนิกส์ผู้ผลิตนําของระบบเชื่อมต่อทางระบบส่วนใหญ่ใช้งานด้านการบินอากาศ การบิน การนําทาง ระบบราดาร์ การสื่อสาร การวัดอิเล็กทรอนิกส์สนาม ผลิตภัณฑ์ที่มีคุณภาพสูงของเรา ใช้วัสดุที่ดีที่สุดและกระบวนการที่เข้มงวด เพื่อให้มั่นคงและน่าเชื่อถือในสภาพแวดล้อมที่รุนแรง
การบรรจุและการจัดส่ง
การบรรจุ:
เครื่องเชื่อม RF อัลลอยทองแดง 2 หลุม Flanges Mount 2.92mm ถูกบรรจุไว้ในกล่องกระดาษอย่างรอบคอบ เพื่อให้คุ้มกันระหว่างการขนส่ง
การขนส่ง
เราจัดส่งเครื่องเชื่อม RF 2.92 มิลลิเมตรที่ติดตั้ง 2 ช่องขั้วทองแดง โดยใช้บริการส่งสินค้าที่น่าเชื่อถือ เพื่อให้ลูกค้าของเราได้รับการจัดส่งอย่างปลอดภัยและรวดเร็วหลังจากการขนส่ง.
