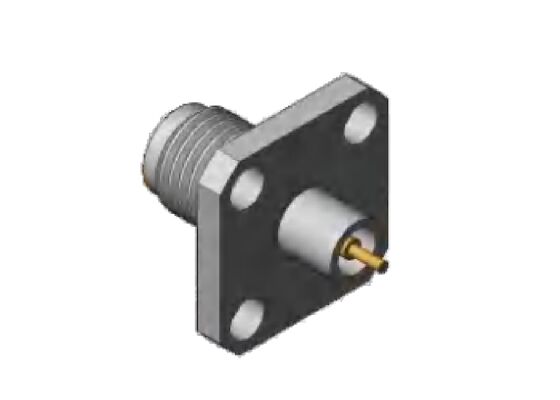

2.92 มม RF Connector K Type Jack 4 หลุม 12.7 มม 0.5 นิ้ว Square Flange ขนาดและกว้าง Pin 1.3 มม, 0.8 มม, 0.7 มม
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| ชื่อสินค้า: | 2เครื่องเชื่อม RF ขนาด.92 มม. | แบบอย่าง: | K-KFD60G |
|---|---|---|---|
| ช่วงความถี่: | 0.04Hz-40GHz | ความต้านทาน: | 50โอห์ม |
| สวพ: | 750V | ตัวนำศูนย์: | โลหะผสมทองแดงชุบทองคำ |
| ตัวนำด้านนอก: | สแตนเลส， passivation | ขนาดหน้าแปลน: | หน้าแปลนสี่เหลี่ยม 0.5 นิ้ว |
| เส้นผ่านศูนย์กลางพิน: | เส้นผ่านศูนย์กลาง 1.3 มม., 0.8 มม., 0.7 มม | วิธีเมานต์: | ตัวยึดหน้าแปลน 4 รู |
| ฉนวน: | ปอย/PTFE | ||
| เน้น: | 2.92 มิลลิเมตร RF เครื่องเชื่อมสี่เหลี่ยม,ชนิด K RF jack สี่หลุม,2.92 มิลลิเมตร RF เครื่องเชื่อม 12.7 มิลลิเมตร |
||
คำอธิบายผลิตภัณฑ์:
ขั้วต่อ mmWave ชนิด K (2.92 มม.)
ขั้วต่อ mmWave ขนาด 2.92 มม. หรือที่เรียกว่าขั้วต่อชนิด K เป็นขั้วต่อคลื่นมิลลิเมตรที่ใช้กันอย่างแพร่หลาย โดยมีความถี่ในการทำงานสูงสุดถึง 40 GHz ขั้วต่อขนาด 2.92 มม. ของเรามีทั้งขั้วต่อสายเคเบิล ขั้วต่อแบบหน้าแปลน และขั้วต่อแบบยึดผนังมีอินเทอร์เฟซแบบไดอิเล็กทริกอากาศ สามารถใช้งานร่วมกับขั้วต่อ SMA ซีรีส์ และ 3.5 มม. ได้อย่างสมบูรณ์ โดยให้ประโยชน์ที่สำคัญ ได้แก่ ขนาดกะทัดรัด การออกแบบน้ำหนักเบา ความถี่ในการทำงานสูง และการเชื่อมต่อที่เสถียรและเชื่อถือได้
สำหรับแอปพลิเคชันขั้วต่อ SMA RF ความถี่สูง เรามีโซลูชันทางเลือก เช่น ขั้วต่อ 3.5 มม. และขั้วต่อ 2.92 มม.ขั้วต่อ/อะแดปเตอร์ mmWave ขนาด 3.5 มม./2.92 มม. ของเรามีขนาดเกลียว 1/4-36 UNS เหมือนกับขั้วต่อ/อะแดปเตอร์ SMA ทำให้มั่นใจได้ถึงความเข้ากันได้และการใช้งานร่วมกันได้อย่างสมบูรณ์ ขั้วต่อขนาด 3.5 มม. รองรับความถี่สูงสุด 35 GHz ในขณะที่ขั้วต่อขนาด 2.92 มม. สามารถทำงานที่ความถี่สูงสุด 40 GHz
ขั้วต่อ RF 2.92 มม. (ชนิด K)ขนาดอินเทอร์เฟซ:
| คุณสมบัติทางไฟฟ้า | ||
| อิมพีแดนซ์ | 50Ω | |
| ช่วงความถี่ | 0.04GHz~40GHz | |
| แรงดันไฟฟ้าที่กำหนด | 250V | |
| แรงดันไฟฟ้าทนต่อไดอิเล็กทริก | 750V | |
| ความต้านทานฉนวน | ≥ 5000 MΩ | |
| ความต้านทานศูนย์กลาง | ตัวนำด้านนอก | ≤2.0mΩ |
| ตัวนำกลาง | ≤3.0mΩ | |
| VSWR | ≤1.3 | |
| คุณสมบัติทางวัสดุและกลไก | ||
| ตัวนำกลาง | ตัวผู้ | โลหะผสมทองแดง, ชุบทอง |
| ตัวเมีย | ทองแดงเบริลเลียม, ชุบทอง | |
| หน้าสัมผัสยืดหยุ่น | ทองแดงเบริลเลียม | ชุบทอง |
| เปลือกและชิ้นส่วนโลหะอื่นๆ | ทองเหลือง, สแตนเลส | ชุบทอง หรือ พาสซิเวชั่น |
| ฉนวน | การเผาแก้ว / PTFE / PEI | |
| อุณหภูมิ | -55℃ ~ +125℃ | |
ขนาดโครงร่างของขั้วต่อ SS 2.92 มม. แบบหน้าแปลน 4 รู ตัวเมีย: รุ่น K-KFD60G
| ขนาดหน้าแปลน | 12.7 มม. * 12.7 มม. |
| ระยะห่างรูหน้าแปลน | 8.6 มม. |
| เส้นผ่านศูนย์กลางพิน | 0.7 มม. |
ขนาดโครงร่างของขั้วต่อคลื่น 2.92 มม. สแตนเลสแบบหน้าแปลน 4 รู ตัวเมีย: K-KFD62G (หน่วย: มม.)
| ขนาดหน้าแปลน | 12.7 มม. * 12.7 มม. |
| ระยะห่างรูหน้าแปลน | 8.6 มม. |
| เส้นผ่านศูนย์กลางพิน | 0.8 มม. |
| ขนาดหน้าแปลน | 12.7 มม. * 12.7 มม. |
| ระยะห่างรูหน้าแปลน | 8.6 มม. |
| เส้นผ่านศูนย์กลางพิน | 1.3 มม. |
ขั้วต่อ 2.92 มม. เพิ่มเติม, โปรดอย่าลังเลที่จะติดต่อเราเพื่อขอแคตตาล็อกผลิตภัณฑ์ |มีโซลูชันที่ปรับแต่งได้
การใช้งาน:
Xi'an Elite Electronics เป็นผู้ผลิตชั้นนำด้านโซลูชันการเชื่อมต่อที่เป็นระบบให้บริการหลักในอุตสาหกรรมอากาศยาน, การบิน, การเดินเรือ, เรดาร์, การสื่อสาร, การวัด, อิเล็กทรอนิกส์สาขา ผลิตภัณฑ์คุณภาพสูงของเราใช้วัสดุที่ดีที่สุดและกระบวนการที่เข้มงวดเพื่อให้มั่นใจถึงความทนทานและความน่าเชื่อถือในสภาพแวดล้อมที่รุนแรง
การบรรจุและจัดส่ง
การบรรจุ:
ขั้วต่อ RF 2.92 มม. แบบหน้าแปลน 4 รู สแตนเลส ถูกบรรจุอย่างระมัดระวังในกล่องเพื่อรับประกันการป้องกันระหว่างการขนส่ง
การจัดส่ง:
เราจัดส่งขั้วต่อ RF 2.92 มม. แบบหน้าแปลน 4 รู สแตนเลส โดยใช้บริการจัดส่งที่เชื่อถือได้เพื่อให้แน่ใจว่าการจัดส่งถึงลูกค้าอย่างปลอดภัยและรวดเร็ว ลูกค้าจะได้รับหมายเลขติดตามหลังจากการจัดส่ง
แคตตาล็อกผลิตภัณฑ์อื่นๆ
| ขั้วต่อ SMA SSMA |
| ขั้วต่อ SMP SMPM CSMP ASMP |
| แคตตาล็อกขั้วต่อ mmW (2.92 มม., 2.4 มม., 1.85 มม., 1.0 มม., 0.8 มม.) |
| อะแดปเตอร์ RF ระหว่างซีรีส์ (SMA ถึง SSMA, SMP ถึง SMPM, SMA ถึง 2.92 มม., SMA ถึง N....) |
| ขั้วต่อ N TNC TNCA |
| ขั้วต่อ BMA SBMA |
| ขั้วต่อ MCX & MMCX |
| ขั้วต่อ J30J+J30J+J55A+J55AM+J56J Micro D |
| ซีลแก้วกับโลหะแบบสุญญากาศ |
| ชุดสายเคเบิล RF Coaxial |
| ผลิตภัณฑ์ที่ปรับแต่งได้ (เสาอากาศ, ฟิลเตอร์, ตัวแบ่งกำลัง, คัปเปลอร์, ส่วนประกอบท่อนำคลื่น, อุปกรณ์ทดสอบ, โมดูลแพ็คเกจ)โปรดติดต่อฝ่ายขายโดยตรงสำหรับรายละเอียดเพิ่มเติม |
