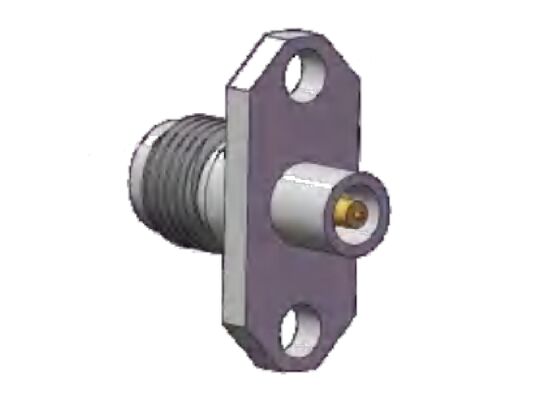

SS Shell 40GHz 2.92mm RF Connector K Socket Flange Mount Hole Spacing .480 inch (12.2mm)
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| ชื่อสินค้า: | 2เครื่องเชื่อม RF ขนาด.92 มม. | แบบอย่าง: | K-KFD136G |
|---|---|---|---|
| ช่วงความถี่: | 0.04Hz-40GHz | ความต้านทาน: | 50โอห์ม |
| สวพ: | 750V | ตัวนำศูนย์: | โลหะผสมทองแดงชุบทองคำ |
| ตัวนำด้านนอก: | สแตนเลส, passivation | เส้นผ่านศูนย์กลางพิน: | เส้นผ่านศูนย์กลาง 0.3 มม., 0.4 มม., 0.7 มม |
| วิธีเมานต์: | ตัวยึดหน้าแปลนสองรู | ฉนวน: | Pei |
| เน้น: | ขั้วต่อ RF 2.92 มม. แบบหน้าแปลน,ขั้วต่อ RF 40GHz ซ็อกเก็ต K,ขั้วต่อ RF 2.92 มม. ระยะห่างรู 12.2 มม. |
||
คำอธิบายผลิตภัณฑ์:
คอนเนคเตอร์ mmWave ชนิด K (2.92 มม.)
คอนเนคเตอร์ 2.92 มม. หรือที่เรียกว่าคอนเนคเตอร์ชนิด K เป็นคอนเนคเตอร์คลื่นมิลลิเมตรที่ใช้กันอย่างแพร่หลาย โดยมีความถี่ในการทำงานสูงสุดถึง 40 GHz คอนเนคเตอร์ 2.92 มม. ที่เรามี ได้แก่ คอนเนคเตอร์สายเคเบิล, คอนเนคเตอร์แบบยึดหน้าแปลน 2 รู, คอนเนคเตอร์แบบยึดหน้าแปลน 4 รู, คอนเนคเตอร์แบบบุลค์เฮด, อะแดปเตอร์ 2.92 มม.มีอินเทอร์เฟซแบบไดอิเล็กทริกอากาศ สามารถใช้งานร่วมกับคอนเนคเตอร์ SMA ซีรีส์ และ 3.5 มม. ได้อย่างสมบูรณ์ โดยให้ประโยชน์ที่สำคัญ ได้แก่ ขนาดกะทัดรัด การออกแบบน้ำหนักเบา ความถี่ในการทำงานสูง และการเชื่อมต่อที่เสถียรและเชื่อถือได้
คอนเนคเตอร์ RF 2.92 มม. (ชนิด K)ขนาดอินเทอร์เฟซ:
| คุณสมบัติทางไฟฟ้า | ||
| อิมพีแดนซ์ | 50Ω | |
| ช่วงความถี่ | 0.04GHz~40GHz | |
| แรงดันไฟฟ้าที่กำหนด | 250V | |
| แรงดันไฟฟ้าทนต่อไดอิเล็กทริก | 750V | |
| ความต้านทานฉนวน | ≥ 5000 MΩ | |
| ความต้านทานศูนย์กลาง | ตัวนำภายนอก | ≤2.0mΩ |
| ตัวนำกลาง | ≤3.0mΩ | |
| VSWR | ≤1.3 | |
| คุณสมบัติวัสดุและกลไก | ||
| ตัวนำกลาง | ตัวผู้ | โลหะผสมทองแดง, ชุบทอง |
| ตัวเมีย | ทองแดงเบริลเลียม, ชุบทอง | |
| หน้าสัมผัสยืดหยุ่น | ทองแดงเบริลเลียม | ชุบทอง |
| เปลือกและชิ้นส่วนโลหะอื่นๆ | ทองเหลือง, สแตนเลส | ชุบทอง หรือ พาสซิเวชั่น |
| ฉนวน | การเผาแก้ว / PTFE / PEI | |
| อุณหภูมิ | -55℃ ~ +125℃ | |
ขนาดโครงร่างของคอนเนคเตอร์ 2.92 มม. แบบยึดหน้าแปลน 2 รู ตัวเมีย : รุ่น K-KFD136G
| ระยะห่างรูหน้าแปลน | 12.2 มม. |
| ความกว้างหน้าแปลน | 6.7 มม. |
| เส้นผ่านศูนย์กลางพิน | 0.3 มม. |
ขนาดโครงร่างของคอนเนคเตอร์ 2.92 มม. แบบยึดหน้าแปลน 2 รู ตัวเมีย : K-KFD144G (หน่วย: มม.)
| ระยะห่างรูหน้าแปลน | 12.2 มม. |
| ความกว้างหน้าแปลน | 6.6 มม. |
| เส้นผ่านศูนย์กลางพิน | 0.6 มม. |
ขนาดโครงร่างของคอนเนคเตอร์ 2.92 มม. แบบยึดหน้าแปลน 2 รู ตัวเมีย : K-KFD164G (หน่วย: มม.)
| ระยะห่างรูหน้าแปลน | 12.2 มม. |
| ความกว้างหน้าแปลน | 6.6 มม. |
| เส้นผ่านศูนย์กลางพิน | 0.7 มม. |
คอนเนคเตอร์ 2.92 มม. เพิ่มเติม, โปรดอย่าลังเลที่จะติดต่อเราเพื่อขอแคตตาล็อกผลิตภัณฑ์ |มีโซลูชันที่ปรับแต่งได้
การใช้งาน:
Xi'an Elite Electronics เป็นผู้ผลิตชั้นนำด้านโซลูชันการเชื่อมต่อที่เป็นระบบให้บริการหลักในด้านการบินและอวกาศ, การบิน, การเดินเรือ, เรดาร์, การสื่อสาร, การวัด, อิเล็กทรอนิกส์สาขา ผลิตภัณฑ์คุณภาพสูงของเราใช้วัสดุที่ดีที่สุดและกระบวนการที่เข้มงวดเพื่อให้มั่นใจถึงความทนทานและความน่าเชื่อถือในสภาพแวดล้อมที่รุนแรง
การบรรจุและจัดส่ง
การบรรจุ:
คอนเนคเตอร์ RF 2.92 มม. แบบยึดหน้าแปลน 2 รู สแตนเลส ถูกบรรจุอย่างระมัดระวังในกล่องเพื่อรับประกันการป้องกันระหว่างการขนส่ง
การจัดส่ง:
เราจัดส่งคอนเนคเตอร์ RF 2.92 มม. แบบยึดหน้าแปลน 2 รู สแตนเลส โดยใช้บริการจัดส่งที่เชื่อถือได้เพื่อให้แน่ใจว่าการจัดส่งถึงลูกค้าอย่างปลอดภัยและรวดเร็ว ลูกค้าจะได้รับหมายเลขติดตามหลังจากการจัดส่ง
