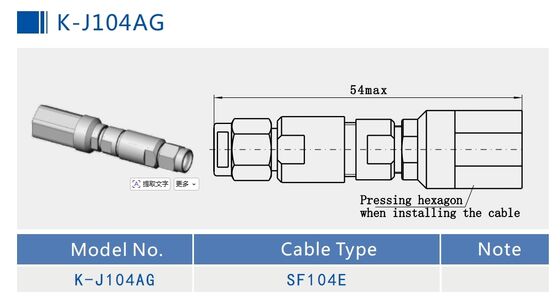

เครื่องเชื่อม RF Coaxial ชายจากสแตนเลสซีรีส์ K สําหรับสายไฟ SF104E
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| วัสดุ: | สแตนเลส | เพศ: | ชาย |
|---|---|---|---|
| ชื่อสินค้า: | 2.92 มม. ชนิด K SMK | คำหลัก: | ขั้วต่อสายเคเบิล |
| รายการ: | ตัวเชื่อมต่อคลื่นมิลลิเมตร | การชุบ: | ชุบนิกเกิล |
| แอปพลิเคชัน: | รฟ | การชุบพื้นผิว: | พาสซีฟ |
| เน้น: | เครื่องเชื่อม RF ชายซีรีส์ K เครื่องเชื่อม coaxial สแตนเลส SF104E,stainless steel coaxial connector,SF104E cable plug connector |
||
ขั้วต่อโคแอกเซียล RF สเตนเลสสตีลตัวผู้ซีรีส์ K สำหรับปลั๊กสายเคเบิล SF104E
Xi'an Elite Electronics นำเสนอชุดสายเคเบิลและตัวเชื่อมต่อมุมฉากที่ให้ประสิทธิภาพทางไฟฟ้าที่โดดเด่นตั้งแต่ DC ถึง 40GHz ส่วนประกอบประสิทธิภาพสูงเหล่านี้มีขนาดกะทัดรัด ทนทาน และไม่ลดประสิทธิภาพลงเพื่อประหยัดพื้นที่ ปัจจุบันมีจำหน่ายสำหรับสายเคเบิลประเภท CXN3506 และ MF108A ในซีรีส์ SMA และ 2.92 มม.
Series K (2.92 มม.) เป็นตัวเชื่อมต่อที่มีความแม่นยำซึ่งออกแบบมาสำหรับการใช้งานไมโครเวฟที่ต้องการประสิทธิภาพที่เหนือกว่าสูงถึง 40GHz เข้ากันได้กับซีรีย์ขั้วต่อ SMA และ 3.5 มม. ตัวเชื่อมต่อ Series K มีข้อดีมากมาย รวมถึงขนาดที่เล็ก การออกแบบน้ำหนักเบา ความสามารถด้านความถี่สูง และการเชื่อมต่อที่เชื่อถือได้
ข้อมูลจำเพาะ:
| ความต้านทาน | 50Ω |
| ช่วงความถี่ | ดีซี - 40GHz |
| ระดับแรงดันไฟฟ้า | 250 VRMS (ระดับน้ำทะเลสูงสุด) |
| แรงดันไฟฟ้าทนอิเล็กทริก | 750 VRMS (ระดับน้ำทะเลสูงสุด) |
|
อัตราส่วนคลื่นยืนแรงดันไฟฟ้า |
≤ 1.05 + 0.005ฟ |
| ต้านทานการติดต่อ | ตัวนำกลาง ≤ 3.0 mΩ |
| ตัวนำด้านนอก ≤ 2.0 mΩ | |
| ความต้านทานของฉนวน | ≥ 5,000 เมกะวัตต์ |
| ตัวนำภายใน | ปลั๊กตัวผู้: ทองเหลือง, ชุบทอง |
| แจ็คตัวเมีย: เบริลเลียมบรอนซ์, ชุบทอง | |
| ร่างกาย / เปลือก / ที่อยู่อาศัย |
ทองเหลือง, ชุบทอง,สแตนเลส, พาสซีฟ |
| ฉนวน | พีอีไอ/พีแอลเอฟ |
| ปะเก็น | ยางซิลิโคน |
| อุณหภูมิ | -55°C ~ +125°C |
| ความทนทาน | 500 รอบ |
| แรงบิด | 0.79 ~ 1.13 นิวตันเมตร |
คุณสมบัติ:
ความทนทานสูง: ตัวนำด้านนอกของตัวเชื่อมต่อโคแอกเซียล RF สเตนเลสสตีล K-series โดยทั่วไปทำจากสแตนเลส ให้ความทนทานและต้านทานการกัดกร่อนเป็นเลิศในสภาพแวดล้อมที่รุนแรง สแตนเลสไม่เพียงแต่ปกป้องชิ้นส่วนนำไฟฟ้าภายในจากความเสียหายทางกล แต่ยังรักษาความเสถียรของประสิทธิภาพในสภาวะที่ชื้นและมีอุณหภูมิสูงอีกด้วย
ความต้านทานที่เสถียร: โดยทั่วไปแล้วตัวเชื่อมต่อเหล่านี้จะมีความต้านทานลักษณะเฉพาะที่ 50 โอห์ม เหมาะสำหรับการใช้งาน RF มาตรฐานส่วนใหญ่ อิมพีแดนซ์ที่เสถียรช่วยเพิ่มประสิทธิภาพการส่งสัญญาณและลดการสูญเสียสัญญาณ
แอปพลิเคชัน:
การสื่อสาร:
ตัวเชื่อมต่อโคแอกเซียล RF สเตนเลสสตีลซีรีส์ K ถูกนำมาใช้อย่างกว้างขวางในสถานีฐาน เสาอากาศ และอุปกรณ์สื่อสารที่เกี่ยวข้อง ตัวเชื่อมต่อเหล่านี้สามารถทนต่อสภาพแวดล้อมที่รุนแรง จึงมั่นใจในความเสถียรและความน่าเชื่อถือของการส่งสัญญาณ
ในการสื่อสารเคลื่อนที่ ตัวเชื่อมต่อเหล่านี้มักใช้เพื่อเชื่อมต่อส่วนต่างๆ ของอุปกรณ์สื่อสารไร้สาย เช่น เครื่องส่ง เครื่องรับ และเสาอากาศ ทำให้เกิดเส้นทางการส่งสัญญาณที่มีประสิทธิภาพและเสถียร
ระบบออกอากาศ:
ตัวเชื่อมต่อโคแอกเซียล RF สเตนเลสสตีลซีรีส์ K ยังมีบทบาทสำคัญในระบบกระจายเสียงโทรทัศน์และวิทยุ ใช้ในการถ่ายโอนสัญญาณจากอุปกรณ์ส่งสัญญาณไปยังเสาอากาศกระจายเสียง โดยเฉพาะอย่างยิ่งในการใช้งานที่ต้องการความถี่สูงและการส่งกำลังสูง
ประสิทธิภาพสูงของตัวเชื่อมต่อเหล่านี้ทำให้เป็นส่วนประกอบที่ขาดไม่ได้ในอุปกรณ์กระจายเสียงระดับมืออาชีพ ลดการสูญเสียสัญญาณและการรบกวนทางเสียงได้อย่างมีประสิทธิภาพ
สินค้าที่เกี่ยวข้อง:
| K-JW506G | สเตนเลสมุมขวาตัว K สำหรับ CXN3506/MF108A |
| K-J506G | สเตนเลสตัวผู้ K สำหรับสายเคเบิล CXN3506/MF108A |
