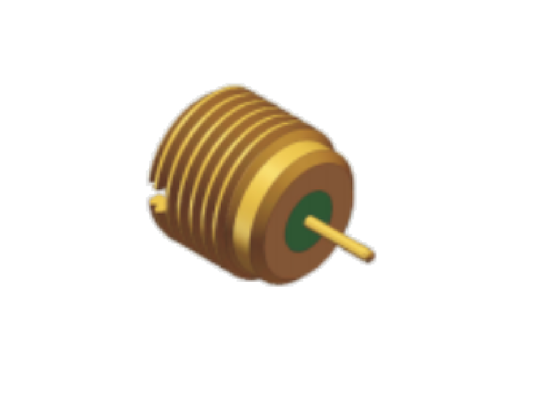

50 โอห์มชุบทอง Hermetic Glass Sealing SMP RF Connector ตัวกั้นชายเรียบเจาะ 40GHz
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| ชื่อสินค้า: | ขั้วต่อ RF SMP | ความถี่: | กระแสตรง ~ 18GHz |
|---|---|---|---|
| ติดต่อศูนย์: | โลหะผสม Kavar ชุบทอง | เปลือก: | โลหะผสม Kavar ชุบทอง |
| สวพ: | 500V | ความต้านทานของฉนวน: | 5,000 โอห์ม |
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ: | 170V | ช่วงอุณหภูมิ: | -55°C~+125°C |
| ความไม่พึ่งพาอาศัยกัน: | 50Ω | Pin OD: | 0.3 มม. 0.45 มม. 0.5 มม. 0.7 มม. 0.9 มม. 1.3 มม. ใช้ได้ |
| อิเล็กทริก: | กระจก | อินเทอร์เฟซ: | เจาะเรียบ |
| การติดตั้ง: | กำแพงกั้น | เพศ: | ปลั๊กตัวผู้ |
| ความต้านทาน: | 50Ω | ติดต่อศูนย์: | โลหะผสม Kovar ชุบทอง |
| เปลือก: | โลหะผสม Kovar ชุบทอง | ||
| เน้น: | 50 โอม SMP RF เครื่องเชื่อมเพศชาย,เครื่องเชื่อม SMP แบบปิดปิดทอง,เครื่องเชื่อม RF แบบเรียบ 40GHz |
||
คำอธิบายผลิตภัณฑ์:
SMP RF Connector ตัวผู้ Bulkhead Full Detent Limited Detent Smooth Bore 40GHz 50 โอห์ม
คอนเนคเตอร์ RF SMP ของ Elite Electronics ทำงานได้สูงสุด 40 GHz และให้ความสมบูรณ์ของสัญญาณที่ยอดเยี่ยมตลอดช่วงความถี่เต็มรูปแบบ มีการสูญเสียความถี่สูงต่ำและการส่งสัญญาณที่เสถียรโดยไม่มีการบิดเบือน พร้อมอินเทอร์เฟซการจับคู่แบบไม่ต้องใช้เครื่องมือที่พัฒนาขึ้นเองของเรา คอนเนคเตอร์ช่วยให้ประกอบแบบพลักแอนด์เพลย์ได้อย่างรวดเร็วโดยไม่ต้องใช้ประแจแรงบิดขนาดใหญ่ ช่วยลดเวลาในรอบการผลิตได้อย่างมากและเพิ่มประสิทธิภาพการผลิตจำนวนมาก
มีการกำหนดค่าที่หลากหลาย รวมถึงแบบตรง แบบมุมฉาก และแบบยึดหน้าแปลน มีการออกแบบปลั๊กตัวผู้สามแบบ: Full Detent, Limited Detent และ Smooth Bore ลูกค้าสามารถเลือกรุ่นตามการจัดวางอุปกรณ์และความแข็งแรงของการล็อคที่ต้องการ เพื่อสร้างสมดุลระหว่างแรงยึดและความหนาแน่นของการรวมสายไฟ คอนเนคเตอร์ RF SMP เหล่านี้เหมาะสำหรับการใช้งานความถี่สูงที่แม่นยำ เช่น เครื่องมือวัดไมโครเวฟ โมดูลคลื่นมิลลิเมตร และอุปกรณ์ RF ขนาดกะทัดรัด
การเปรียบเทียบแรง: แรงเสียบเข้าและถอดออกเป็นไปตามลำดับชั้น: Full Detent > Limited Detent > Smooth Bore.
ขนาดโครงร่างของ คอนเนคเตอร์ตัวผู้ SMP RF, รุ่น : SMP(M)-JYD82-S
|
หมายเลขรุ่น |
L | d | อินเทอร์เฟซ | หมายเหตุ |
| SMP(M)-JYD43 | 2.7 มม. | 0.39 | Limited Detent | Hermetic, ความลึกในการเข้า: 2.79 มม. |
| SMP(M)-JYD43-S | 2.7 มม. | 0.39 | Smooth Bore | Hermetic, ความลึกในการเข้า: 2.79 มม. |
| SMP(M)-JYD65 | 1.5 มม. | 0.3 | Limited Detent | Hermetic, ความลึกในการเข้า: 2.79 มม. |
| SMP(M)-JYD82 | 2.1 มม. | 0.39 | Limited Detent | Hermetic, ความลึกในการเข้า: 2.79 มม. |
| SMP(M)-JYD82-S | 2.1 มม. | 0.39 | Smooth Bore | Hermetic, ความลึกในการเข้า: 2.79 มม. |
| SMP(M)-JYD92-F | 2.9 มม. | 0.6 | Full Detent | Hermetic, ความลึกในการเข้า: 2.79 มม. |
หมายเหตุ: เรายังมีแกนพิน OD = 0.3, 0.45, 0.5, 0.7, 0.9, 1.3 โปรดอย่าลังเลที่จะติดต่อเราหากคุณต้องการพินขนาดอื่น
การใช้งาน:
Xi'an Elite Electronics คือ ผู้ผลิตชั้นนำของ คอนเนคเตอร์, อะแดปเตอร์ RF/ไมโครเวฟ /Wave-guide และชุดสายเคเบิลให้บริการในอุตสาหกรรมอากาศยาน การบิน การนำทาง ดาวเทียม เรดาร์ การสื่อสาร อิเล็กทรอนิกส์ การบรรจุและจัดส่ง:
การบรรจุ:
ขนาดบรรจุภัณฑ์: กล่องเล็กด้านนอกพร้อม L 26.5 ซม. * W 18.5 ซม. * H 14 ซม.
การจัดส่ง:
เวลาจัดส่ง: 5-10 วันทำการสำหรับอะแดปเตอร์คอนเนคเตอร์ RF Coaxial ที่มีในสต็อก สำหรับการผลิตใหม่ จะใช้เวลาประมาณ 8-12 สัปดาห์ เวลาจัดส่งที่เราให้ไว้คือ
แบบอนุรักษ์นิยมเพื่อให้แน่ใจในคุณภาพของผลิตภัณฑ์ก่อนจัดส่ง
