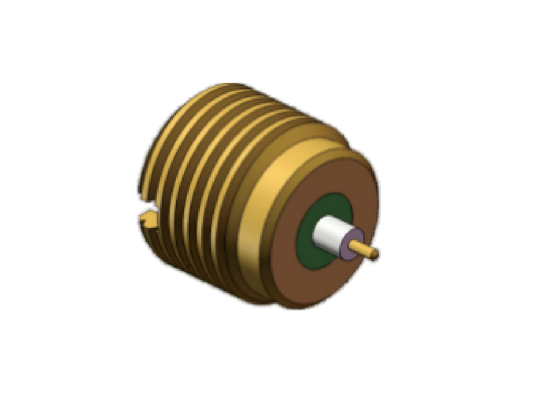

50 Ohm Kovar โลหะผสม Hermetic SMP RF Connector ชาย Bulkhead Smooth Bore 40GHz พร้อมสกรู M5X0.5-6g
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| ชื่อสินค้า: | ขั้วต่อ RF SMP | ความถี่: | กระแสตรง ~ 40GHz |
|---|---|---|---|
| เปลือก: | โลหะผสม Kovar ชุบทอง | ติดต่อศูนย์: | โลหะผสม Kovar ชุบทอง |
| ความต้านทานของฉนวน: | 5,000 โอห์ม | สวพ: | 500V |
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ: | 170V | ความไม่พึ่งพาอาศัยกัน: | 50Ω |
| ช่วงอุณหภูมิ: | -55°C~+125°C | อิเล็กทริก: | กระจก |
| เพศ: | ปลั๊กตัวผู้ | การติดตั้ง: | ตัวยึดกั้น, สกรู M5X0.5-6g |
| อินเทอร์เฟซ: | กักขังเต็มรูปแบบ | ||
| เน้น: | ตัวเชื่อมต่อ RF SMP 50 โอห์มตัวผู้,ตัวเชื่อมต่อ Hermetic SMP โลหะผสม Kovar,ตัวเชื่อมต่อ SMP RF พร้อมสกรู M5X0.5 |
||
รายละเอียดสินค้า:
ขั้วต่อ SMP RF ตัวกั้นตัวผู้เต็ม Detent Limited Detent Smooth Bore 40GHz 50 Ohm
ตัวเชื่อมต่อความถี่วิทยุ SMP ประสิทธิภาพสูงของ Elite Electronics มอบประสิทธิภาพความสมบูรณ์ของสัญญาณที่โดดเด่นตลอดความถี่ที่สูงถึง 40GHz โดดเด่นด้วยการออกแบบการจับคู่แบบกดดึงโดยไม่ต้องใช้เครื่องมือ ตัวเชื่อมต่อ SMP เหล่านี้ลดรอบเวลาการประกอบได้อย่างมาก โดยไม่ต้องใช้ประแจแรงบิดที่ยุ่งยากระหว่างการติดตั้ง
เรามีโครงสร้างให้เลือกหลายแบบ รวมถึงแบบตรง มุมขวา และแบบติดหน้าแปลน ควบคู่ไปกับปลั๊กตัวผู้สามรูปแบบที่แตกต่างกัน: Full Detent, Limited Detent และ Smooth Bore ลูกค้าสามารถปรับแรงจับยึดและความกะทัดรัดของเลย์เอาต์ได้อย่างยืดหยุ่นเพื่อให้ตรงกับความต้องการในการใช้งานไมโครเวฟความถี่สูงและคลื่นมิลลิเมตรโดยเฉพาะ
การเปรียบเทียบกำลัง:แรงแทรกและแรงดึงตามลำดับชั้น:การหน่วงแบบเต็ม > การย้อนแบบจำกัด > เจาะเรียบ.
มิติข้อมูลเค้าร่างของSMP RF Connector ขั้วต่อกั้นตัวผู้ รุ่น : SMP(M)-JYD82-S
| หมายเลขรุ่น | อินเทอร์เฟซ | ปิดผนึกอย่างแน่นหนา ความลึกของการหมั้น: 2.79 มม |
| SMP(M)-JYD10 | สถานกักกันจำกัด | ปิดผนึกอย่างแน่นหนา ความลึกของการหมั้น: 2.79 มม |
| เอสเอ็มพี(เอ็ม)-JYD10-S | สมอธ บอร์ | ปิดผนึกอย่างแน่นหนา ความลึกของการหมั้น: 2.79 มม |
| SMP(M)-JYD10-F | กักขังเต็มรูปแบบ | ปิดผนึกอย่างแน่นหนา ความลึกของการหมั้น: 2.79 มม |
| SMP(M)-JYD10G | สถานกักกันจำกัด | ปิดผนึกอย่างแน่นหนา ความลึกของการหมั้น: 2.79 มม |
หมายเหตุ: เรามีพิน OD = 0.3, 0.45, 0.5, 0.7, 0.9, 1.3 โปรดติดต่อเราหากคุณต้องการหมุดขนาดแตกต่างกัน
การใช้งาน:
ซีอาน อีลิท อิเล็กทรอนิกส์ คือ ก ผู้ผลิตชั้นนำของ ตัวเชื่อมต่อ RF / Microwava / Wave-guide, อะแดปเตอร์และชุดสายเคเบิล ให้บริการด้านการบินและอวกาศ การบิน ระบบนำทาง ดาวเทียม เรดาร์ การสื่อสาร อุตสาหกรรมอิเล็กทรอนิกส์
การบรรจุและจัดส่ง:
บรรจุภัณฑ์:
ขนาดบรรจุภัณฑ์: ด้านนอกกล่องเล็ก L 26.5 ซม. * W18.5 ซม. * H14 ซม.
การส่งสินค้า:
เวลาในการจัดส่ง: 5-10 วันทำการสำหรับตัวเชื่อมต่ออะแดปเตอร์โคแอกเซียล RF ในสต็อก สำหรับการผลิตใหม่จะใช้เวลาประมาณ 8-12 สัปดาห์ ระยะเวลาในการจัดส่งที่เราระบุคือซึ่งอนุรักษ์นิยมเพื่อให้มั่นใจในคุณภาพของผลิตภัณฑ์ก่อนจัดส่ง
