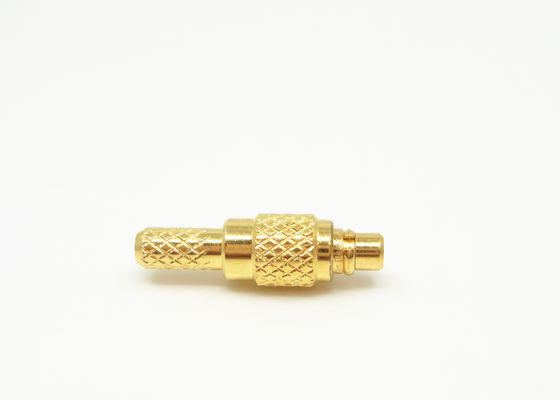

ชาย Plug สายตรง Crimp MMCX RF Connector 500 จักรยาน ความทนทาน MMCX-J3
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| ชื่อสินค้า: | ตัวเชื่อมต่อ MMCX ซีรี่ส์ | เพศ: | ชาย |
|---|---|---|---|
| ชุบ: | ชุบทอง / ชุบนิกเกิล | วัสดุ: | ทองเหลือง |
| ความต้านทาน: | 50Ω | ความทนทาน: | 500 รอบ |
| ชนิด: | ตรง | ||
| เน้น: | MMCX เครื่องเชื่อม RF ชาย,ติด MMCX ตรง 500 วงจร,เครื่องเชื่อม coaxial MMCX-J3 |
||
ตัวเชื่อมต่อ RF แบบโคแอกเชียลแบบเข้ามุมสำหรับเสียบสายแบบตรง MMCX ตัวผู้
MMCX series เป็นขั้วต่อ RF แบบโคแอกเชียลแบบเสียบขนาดเล็กที่เล็กกว่า MCX ใช้กันอย่างแพร่หลายในอุปกรณ์สื่อสารขนาดเล็กและอุปกรณ์เครือข่ายที่มีข้อกำหนดที่เข้มงวดเกี่ยวกับปริมาตรและน้ำหนัก
การใช้งานของขั้วต่อ MMCX คือที่ที่ขนาด น้ำหนัก ประสิทธิภาพ และความง่ายในการประกอบเป็นปัจจัยสำคัญในการตัดสินใจออกแบบขั้นสุดท้าย โดยทั่วไป ได้แก่ GPS การสื่อสารไร้สาย (WLAN และมือถือ) และยานยนต์
ข้อมูลจำเพาะ
| ลักษณะทางไฟฟ้า | |||
| อิมพีแดนซ์ | 50Ω | ||
| ช่วงความถี่ | DC~6GHz | ||
| แรงดันไฟฟ้าที่กำหนด | 170VRMS* | ||
| แรงดันไฟฟ้าของฉนวนไดอิเล็กทริก | 500VRMS* | ||
| ความต้านทานฉนวน | ≥2000MΩ | ||
| ความต้านทานตัวนำกลาง | ตัวนำกลาง | ≤10mΩ | |
| ตัวนำภายนอก | ≤5mΩ | ||
| VSWR | ≤1.3 | ||
| ลักษณะวัสดุและกลไก | |||
| ตัวนำกลาง | ตัวผู้ | ทองเหลืองชุบทอง | |
| ตัวเมีย | ทองเหลืองเบริลเลียมชุบทอง | ||
| หน้าสัมผัสยืดหยุ่น | ทองเหลืองเบริลเลียมชุบทอง | ||
| เปลือกและชิ้นส่วนโลหะอื่นๆ | ทองเหลืองชุบทอง | ||
| ปลอกย้ำ | ทองเหลืองชุบนิกเกิล | ||
| ฉนวน | PTFE | ||
| แหวนซีล | ยางซิลิโคน | ||
| ความทนทาน | 500 รอบ | ||
| เป็นไปตามข้อกำหนด RoHS | ใช่ |
| การเชื่อมต่อหน้าสัมผัสกลาง | ย้ำ |
| การเชื่อมต่อหน้าสัมผัสภายนอก | ย้ำ |
| รอบการจับคู่ | 500 รอบ |
| การยึดหน้าสัมผัส | 10N ขั้นต่ำ |
| การยึดสายเคเบิล | 100N ขั้นต่ำ |
| แรงจับคู่ | 13.6N สูงสุด |
| แรงคลายการจับคู่ | 13.6N สูงสุด |

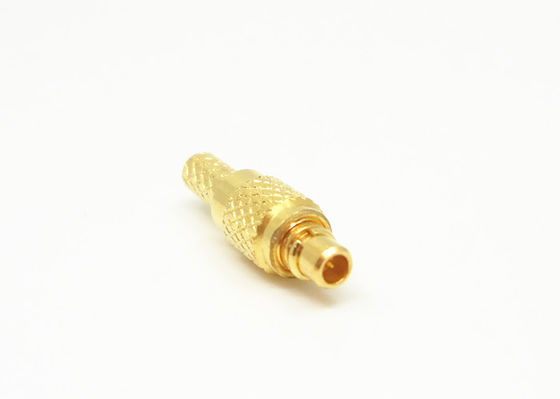

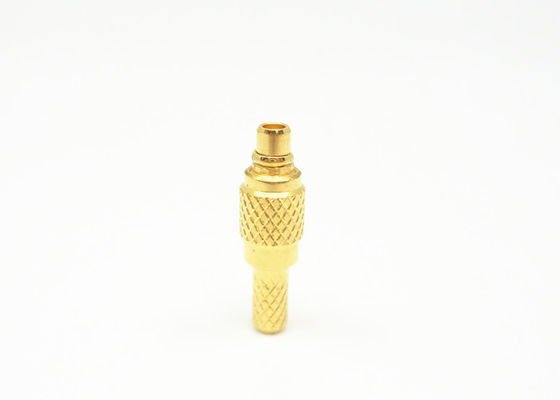

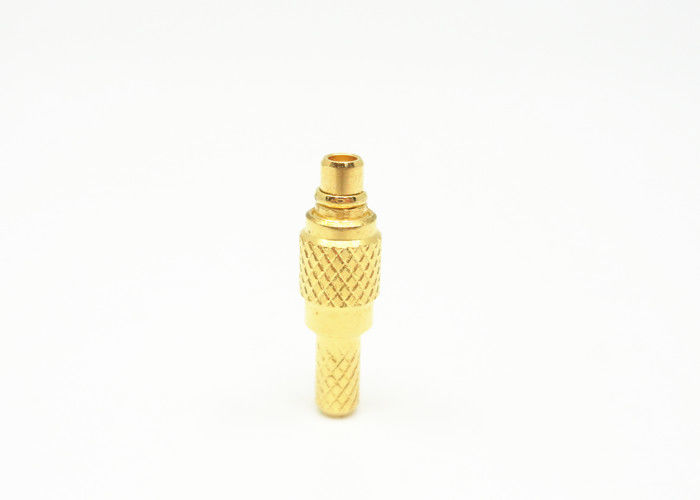

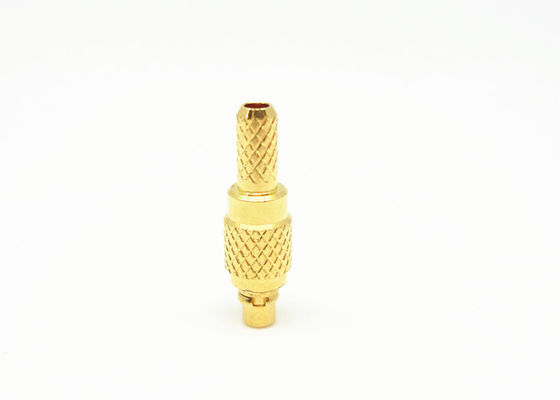

รูปภาพรายละเอียด
การใช้งาน:
* เครือข่าย
* Satcom
* คอมพิวเตอร์/LAN
* คอมพิวเตอร์/LAN
* การสื่อสารเคลื่อนที่
* เครื่องมือวัด
* สถานีฐาน
* การสื่อสารเคลื่อนที่
* สิ่งอำนวยความสะดวกภายนอกอาคาร
* เรดาร์, ไมโครเวฟ
* โทรคมนาคม
* เครื่องมือวัด
* ยานยนต์
* การเชื่อมต่อสายจัมเปอร์
* สิ่งอำนวยความสะดวกพื้นฐาน
* ระบบเสาอากาศวิทยุ, โทรทัศน์
แคตตาล็อกผลิตภัณฑ์:
| RF Adapter |
| Waveguide To Coaxial Adapter |
| Glass-to-metal Hermetic Seals |
| J30J Series Connector |
| Microwave Rotary Joints |
| RF Cable Assemblies |
| SMA/SSMA RF Connector |
| SMP/SSMP RF Connector |
| MCX/MMCX RF Connector |
| TNC RF Connector |
| N Type RF Connector |
| BNC RF Connector |
Millimeter Wave Connectors(2.4mm, 2.92mm)
หมายเหตุ:
เรามีมากกว่า 10,000 ชนิดของ MMCXConnector, หากไม่พบขั้วต่อที่คุณกำลังใช้งาน โปรดติดต่อเราพร้อมรายละเอียดของคุณรายละเอียด
