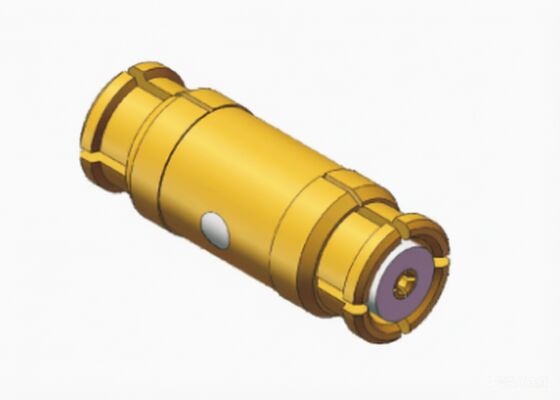

50Ohm SMP แจ็คถึงแจ็ค Bullet RF โคแอกเซียลอะแดปเตอร์เชื่อมต่อสูงถึง 18GHz
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| ชื่อสินค้า: | ตัวเชื่อมต่ออะแดปเตอร์โคแอกเซียล RF ตัวเมีย SMP หญิงถึง SMP | ชื่ออื่น: | SMP แจ็คถึงแจ็คบุลเล็ต |
|---|---|---|---|
| ติดต่อศูนย์: | โลหะผสมทองแดง， ชุบทอง | เปลือก: | โลหะผสมทองแดง， ชุบทอง |
| ความไม่พึ่งพาอาศัยกัน: | 50โอห์ม | แรงดันไฟฟ้าที่ได้รับการจัดอันดับ: | 170V |
| สวพ: | 500V | ความต้านทานของฉนวน: | 5,000 โอห์ม |
| ความถี่: | กระแสตรง ~ 18GHz | ช่วงอุณหภูมิ: | -55°C~+125°C |
| อิเล็กทริก: | ไฟเบอร์ | ตัวอย่าง: | มีจำหน่ายในสต็อก > 30 ชิ้น |
| เน้น: | เครื่องเชื่อมสมาชิกสมาชิกสมาชิกสมาชิก 50Ohm SMP,SMP แจ็คต่อ แจ็ค อดพทเตอร์ RF,เครื่องเชื่อมกระสุน RF โคอาเซียล 18GHz |
||
คำอธิบายผลิตภัณฑ์:
อะแดปเตอร์ RF Coaxial SMP Jack to Jack แบบ Bullet Connector สูงสุด 18GHz
ออกแบบมาสำหรับสภาพแวดล้อมที่พื้นที่จำกัด อะแดปเตอร์ขนาดเล็กเหล่านี้มอบโซลูชันการเชื่อมต่อที่แข็งแกร่งโดยไม่ลดทอนประสิทธิภาพ ออกแบบมาเพื่อตอบสนองความต้องการที่เข้มงวดของระบบ RF สมัยใหม่ เหมาะอย่างยิ่งสำหรับการใช้งานที่ต้องการ ขนาดเล็กที่สุด และ การออกแบบที่กะทัดรัด ประหยัดพื้นที่.
คุณสมบัติสำคัญของอะแดปเตอร์ RF Coaxial Connector:
ช่วงความถี่ขยาย: เหมาะสำหรับการใช้งานสูงสุด 18 GHz รับประกันความสมบูรณ์ของสัญญาณที่เชื่อถือได้ในสภาพแวดล้อมการทดสอบความถี่สูงและระบบสื่อสาร
การเชื่อมต่อแบบไม่ต้องใช้เครื่องมือ: ด้วย การออกแบบแบบกดเข้า อะแดปเตอร์เหล่านี้ช่วยให้จับคู่และถอดออกได้อย่างรวดเร็ว ผู้ติดตั้งสามารถยึดการเชื่อมต่อได้โดยไม่ต้องใช้เกลียวหรือประแจ ช่วยลดเวลาและความซับซ้อนในการประกอบได้อย่างมาก
ตระกูลคอนเนคเตอร์ SMP อเนกประสงค์: ซีรีส์ SMP นำเสนอการกำหนดค่าที่หลากหลาย รวมถึง แบบตรงและแบบมุมฉาก ไม่ว่าแอปพลิเคชันของคุณต้องการการประกอบสายเคเบิลหรือการบัดกรีโดยตรงกับ PCB ก็มีรูปแบบที่เหมาะสม
ตัวเลือกการจับคู่ที่ปรับให้เหมาะสมสำหรับทุกสภาพแวดล้อม
เพื่อให้มั่นใจในความน่าเชื่อถือในสถานการณ์การใช้งานต่างๆ ผู้ใช้สามารถเลือกรุ่นปลั๊กที่แตกต่างกันสามแบบ ซึ่งออกแบบมาสำหรับข้อกำหนดรอบการจับคู่เฉพาะ:
Full Detent: แนะนำสำหรับการติดตั้งแบบถาวรหรือกึ่งถาวรที่ไม่ต้องการการเสียบเข้าบ่อยครั้ง ตัวเลือกนี้ให้แรงยึดสูงสุด
Limited Detent: เหมาะสำหรับแอปพลิเคชันที่ต้องการการบำรุงรักษาหรือการกำหนดค่าใหม่เป็นประจำ ซึ่งเกี่ยวข้องกับรอบการเสียบจำนวนมาก
Smooth Bore: ออกแบบมาสำหรับการประกอบแบบบอร์ดต่อบอร์ดความหนาแน่นสูง ซึ่งคอนเนคเตอร์ SMP หลายตัวติดตั้งอยู่ใกล้กัน
หมายเหตุเกี่ยวกับประสิทธิภาพเชิงกล: แรงเสียบเข้าและถอดออกเป็นไปตามลำดับชั้นนี้: Full Detent > Limited Detent > Smooth Bore.
ขนาดโครงร่างของแบบตรง SMP to SMP Jack to Jack Bullets ซีรีส์ SMP-KK25:
| รุ่น | L (ความยาวต่างกัน) | หมายเหตุ |
| SMP-KK99 | 9.6 มม. | หญิงถึงหญิง |
| SMP-KK166 | 10.2 มม. | หญิงถึงหญิง |
| SMP-KK176 | 7.1 มม. | หญิงถึงหญิง |
| SMP-KK177 | 7.4 มม. | หญิงถึงหญิง |
| SMP-KK178 | 8.1 มม. | หญิงถึงหญิง |
| SMP-KK188 | 10 มม. | หญิงถึงหญิง |
| SMP-KK189 | 9.7 มม. | หญิงถึงหญิง |
| SMP-KK192 | 9 มม. | หญิงถึงหญิง |
| SMP-KK239 | 9.9 มม. | หญิงถึงหญิง |
| SMP-KK249 | 6.7 มม. | หญิงถึงหญิง |
หมายเหตุ: หากคุณต้องการปรับแต่งความยาวที่แตกต่างกันของ อะแดปเตอร์ RF Coaxial SMP to SMP Connector โปรดติดต่อเราได้อย่างอิสระผ่าน sales3@xa-elite.com.cn.
การใช้งาน:
Xi'an Elite Electronic คือ ผู้ผลิตชั้นนำของ คอนเนคเตอร์ RF/Microwava /Wave-guide, อะแดปเตอร์ & ชุดสายเคเบิลที่ให้บริการในอุตสาหกรรมอากาศยาน, การบิน, การนำทาง, ดาวเทียม, เรดาร์, การสื่อสาร, อิเล็กทรอนิกส์. การบรรจุและการจัดส่ง:
บรรจุภัณฑ์:
ขนาดบรรจุภัณฑ์: กล่องเล็กด้านนอกพร้อม ยาว 26.5*กว้าง 18.5*สูง 14 ซม.
การจัดส่ง:
เวลาจัดส่ง: 5-7 วันทำการสำหรับอะแดปเตอร์ RF Coaxial Connector ที่มีในสต็อก สำหรับการผลิตใหม่ เมื่อสินค้าพร้อม เราจะจัดส่งให้เร็วที่สุดเท่าที่จะทำได้
