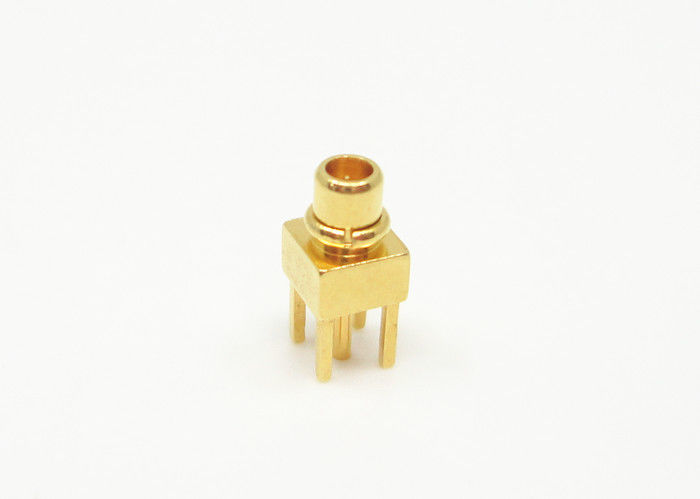

ขั้วต่อสายโคแอกเชียล MMCX PCB ตรง อิมพีแดนซ์ 50 โอห์ม
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| ชื่อผลิตภัณฑ์: | ขั้วต่อซีรีส์ MMCX | เพศ: | ชาย |
|---|---|---|---|
| การชุบ: | ชุบทอง / ชุบนิกเกิล | วัสดุ: | ทองเหลือง |
| ความต้านทาน: | 50โอห์ม | ความทนทาน: | 500 รอบ |
| พิมพ์: | PCB Mount | ||
| เน้น: | ขั้วต่อโคแอกเชียล MMCX PCB 50 โอห์ม,ขั้วต่อ RF อะแดปเตอร์ MMCX แบบตรง,ขั้วต่อ MMCX PCB แบบติดแผงขนาดเล็ก |
||
ขั้วต่อ RF Coaxial แบบเข้าแผง PCB แบบเข้ามุม 50 โอห์ม ชุบทอง
ซีรีส์ MMCX เป็นขั้วต่อ RF coaxial แบบเสียบหยุดขนาดเล็ก ซึ่งมีขนาดเล็กกว่า MCX นิยมใช้ในอุปกรณ์สื่อสารขนาดเล็กและอุปกรณ์เครือข่ายที่ต้องการปริมาตรและน้ำหนักที่เข้มงวด
การใช้งานของขั้วต่อ MMCX คือการใช้งานที่ขนาด น้ำหนัก ประสิทธิภาพ และความง่ายในการประกอบเป็นปัจจัยสำคัญในการตัดสินใจออกแบบขั้นสุดท้าย โดยทั่วไป ได้แก่ GPS การสื่อสารไร้สาย (WLAN และมือถือ) และยานยนต์
ข้อมูลจำเพาะ
| คุณสมบัติทางไฟฟ้า | |||
| อิมพีแดนซ์ | 50 โอห์ม | ||
| ช่วงความถี่ | DC~6GHz | ||
| แรงดันไฟฟ้าที่กำหนด | 170VRMS | ||
| แรงดันไฟฟ้าของฉนวน | 500VRMS | ||
| ความต้านทานฉนวน | ≥2000M โอห์ม | ||
| ความต้านทานตัวนำกลาง | ตัวนำกลาง | ≤10m โอห์ม | |
| ตัวนำด้านนอก | ≤5m โอห์ม | ||
| VSWR | ≤1.3 | ||
| คุณสมบัติวัสดุและกลไก | |||
| ตัวนำกลาง | ตัวผู้ | ทองเหลืองชุบทอง | |
| ตัวเมีย | ทองแดงเบริลเลียมชุบทอง | ||
| หน้าสัมผัสสปริง | ทองแดงเบริลเลียมชุบทอง | ||
| เปลือกและชิ้นส่วนโลหะอื่นๆ | ทองเหลืองชุบทอง | ||
| ปลอกย้ำ | ทองเหลืองชุบนิกเกิล | ||
| ฉนวน | PTFE | ||
| แหวนซีล | ยางซิลิโคน | ||
| ความทนทาน | 500 รอบ | ||
| เป็นไปตามข้อกำหนด RoHS | ใช่ |
| การเชื่อมต่อหน้าสัมผัสกลาง | ย้ำ |
| การเชื่อมต่อหน้าสัมผัสภายนอก | ย้ำ |
| รอบการจับคู่ | 500 รอบ |
| การยึดหน้าสัมผัส | 10N ขั้นต่ำ |
| การยึดสายเคเบิล | 100N ขั้นต่ำ |
| แรงจับคู่ | 13.6N สูงสุด |
| แรงคลายการจับคู่ | 13.6N สูงสุด |

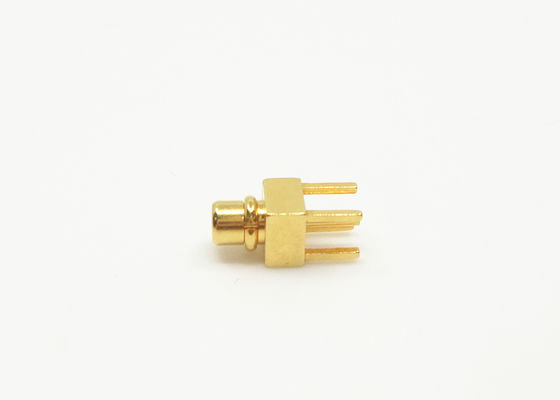

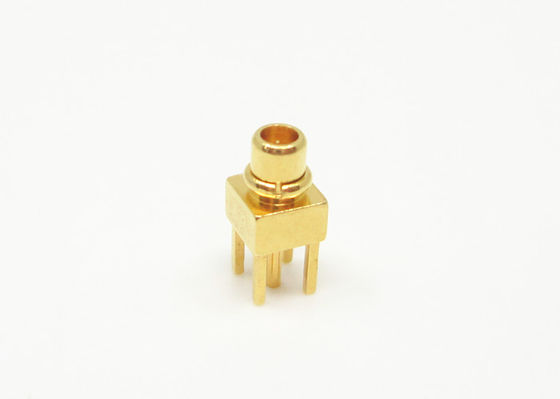

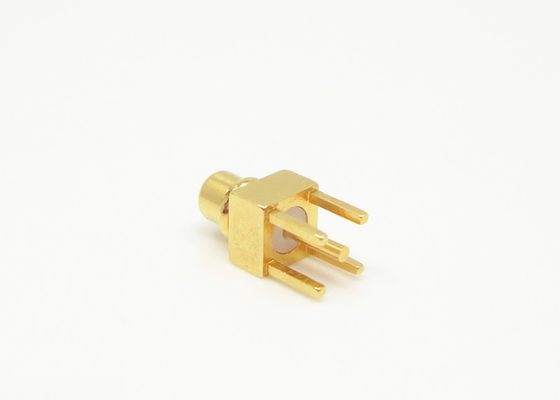

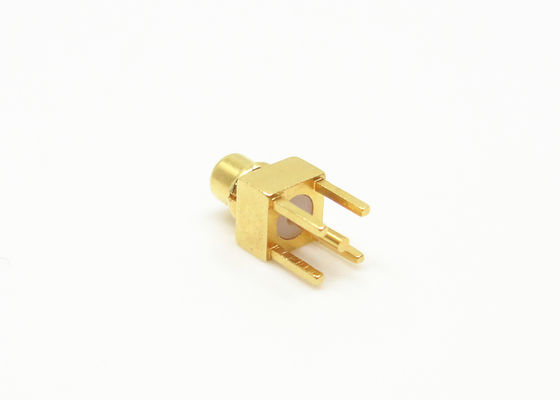

รูปภาพรายละเอียด
คุณสมบัติ:
-ต้นทุนต่ำพร้อมคุณภาพสูง
-ประสิทธิภาพบรอดแบนด์พร้อมการสะท้อนต่ำตั้งแต่ DC ถึง 6 GHz
-การจับคู่แบบสแน็ปอินที่เชื่อมต่อ/ถอดออกได้อย่างรวดเร็ว
-อิมพีแดนซ์ 50 โอห์ม
- มีให้สำหรับการติดตั้งกับสายเคเบิลมาตรฐานอุตสาหกรรมและเป็นอุปกรณ์สำหรับแผงวงจรพิมพ์
-ให้ประสิทธิภาพที่ทำซ้ำได้
การใช้งาน:
* เครือข่าย
* Satcom
* คอมพิวเตอร์/LAN
* คอมพิวเตอร์/LAN
* การสื่อสารเคลื่อนที่
* เครื่องมือวัด
* การสื่อสารเคลื่อนที่
* สิ่งอำนวยความสะดวกกลางแจ้ง
* เรดาร์, ไมโครเวฟ
* โทรคมนาคม
* เครื่องมือวัด
* ยานยนต์
* การเชื่อมต่อสายจัมเปอร์
* สิ่งอำนวยความสะดวกพื้นฐาน
* ระบบเสาอากาศวิทยุ, ทีวี
แคตตาล็อกผลิตภัณฑ์:
| อะแดปเตอร์ RF |
| อะแดปเตอร์ Waveguide To Coaxial |
| ซีลสุญญากาศแบบ Glass-to-metal |
| ขั้วต่อซีรีส์ J30J |
| ข้อต่อหมุนไมโครเวฟ |
| ชุดสายเคเบิล RF |
| ขั้วต่อ RF SMA/SSMA |
| ขั้วต่อ RF SMP/SSMP |
| ขั้วต่อ RF MCX/MMCX |
| ขั้วต่อ RF TNC |
| ขั้วต่อ RF ชนิด N |
| ขั้วต่อ RF BNC ขั้วต่อคลื่นมิลลิเมตร (2.4 มม., 2.92 มม.) |
หมายเหตุ:
เรามีขั้วต่อMMCX มากกว่า 10,000 ประเภท หากไม่พบขั้วต่อที่คุณกำลังใช้งาน โปรดติดต่อเราพร้อมรายละเอียดของคุณรายละเอียด.
