รายละเอียดสินค้า:
การชำระเงิน:
|
| วัสดุ: | สแตนเลส | เพศ: | ชาย |
|---|---|---|---|
| ชื่อสินค้า: | 2.4มม | คําสําคัญ: | อะแดปเตอร์คลื่นมิลลิเมตร |
| รายการ: | อะแดปเตอร์คลื่นมิลลิเมตร | การชุบ: | ชุบนิเกิล |
| การใช้งาน: | รฟ | การชุบผิว: | ทู่ |
| เน้น: | MF540A เครื่องเชื่อมเคเบิลโคเอชเชียล,2.4mm RF Cable Coaxial Connector เครื่องเชื่อม,เครื่องเชื่อมสาย RF สายเคเบิลสแตนเลส |
||

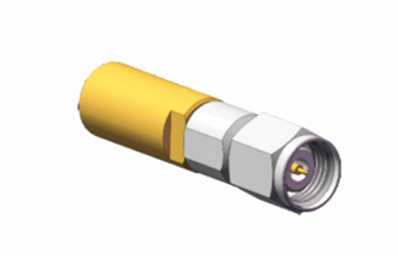

2.4 มิลลิเมตรชาย สายไฟ RF สแตนเลส สายไฟ MF540A
เครื่องเชื่อมชุด 2.4 เป็นเครื่องเชื่อมคลื่นมิลลิเมตรที่มีประสิทธิภาพสูง ที่ถูกออกแบบให้ใช้กับความถี่สูงถึง 50GHz โดยมีลักษณะเป็นอินเตอร์เฟซอากาศและการเชื่อมต่อแบบเชือกการออกแบบเบา, ความถี่ในการทํางานสูง, และความเชื่อมโยงที่น่าเชื่อถือ. เครื่องเชื่อมโยงเหล่านี้ถูกนําไปใช้อย่างกว้างขวางในการวัดไมโครเวฟความถี่สูงและอุปกรณ์คลื่นมิลลิเมตร.
การระบุ 2.4 มิลลิเมตรชาย สายไฟ RF สแตนเลส สายไฟ MF540A(mm):
ข้อมูลเฉพาะของรุ่นนี้ถูกสร้างขึ้นจากข้อมูลในแผ่นรายละเอียดสินค้า
| อุปสรรค | 50 Ω |
| ระยะความถี่ | DC - 50 GHz |
| ระดับความกระชับกําลัง | 170VRMS (ระดับน้ําทะเลสูงสุด) |
| ความดันทนทานแบบแบบดียิเลคทริก | 500 VRMS (สูงสุดระดับน้ําทะเล) |
|
สัดส่วนคลื่นยืนของแรงดัน |
≤ 1.05+0.005f |
| ความต้านทานต่อการสัมผัส | คอนดิวเตอร์ศูนย์ ≤ 2 mΩ |
| หน่วยการนําทางภายนอก ≤ 3 mΩ | |
| ความต้านทานต่อการปิด | ≥ 5000 MΩ |
| คอนดิวเตอร์ภายใน | ชาย: ทองแดง ทองคํา |
| แจ็คหญิง: เบคู, ทองคํา | |
| สัมผัสที่ทนทาน | BeCu โนเคิลเคลือบ |
| ร่าง / เปลือก / บ้าน |
ทองแดง ทองคํา |
| อุปกรณ์กันไฟ | PEI |
| ก๊าซเกต | ยางซิลิโคน |
| อุณหภูมิ | -55°C ~ +125°C |
| ความทนทาน | 500 วงจร |
| ทอร์ค | 00.79 ~ 1.13 นิโอน |
| การสูญเสียการใส่ | < 0.04 sqrt ((f (((GHz)) dB |
| ระยะอุณหภูมิ | -65 °C ~ +165 °C |
ลักษณะ:
เครื่องเชื่อม RF ขนาด 2.4 มม ใช้การออกแบบแบบดีเอเล็คตริกอากาศที่มีความทันสมัย ที่ส่งผลให้ VSWR และการสูญเสียการใส่ต่ําคุณสมบัตินี้มีความสําคัญเป็นพิเศษสําหรับการส่งความถี่สูง เพราะการสูญเสียการใส่ต่ํา ลดการสูญเสียพลังงานในระหว่างการส่งสัญญาณ, ขณะที่ VSWR ต่ําช่วยเพิ่มความมั่นคงของสัญญาณและประสิทธิภาพการส่งส่ง นอกจากนี้ เครื่องเชื่อมทํางานที่ความถี่สูงถึง 50 GHzตอบสนองความต้องการระยะความถี่ที่เข้มงวดของระบบสื่อสารความเร็วสูงที่ทันสมัย.
การออกแบบเครื่องจักรกลของเครื่องเชื่อมนี้ก็มีความเจ๋งด้วย โดยมีกว้างของสายประสานภายนอก 2.4 มม. ซึ่งทําให้มันเข้ากันได้กับเครื่องเชื่อมชุด 1.85 มม.การออกแบบนี้ไม่เพียงแค่เพิ่มความยืดหยุ่นในการใช้ แต่ยังทําให้การปรับปรุงและเชื่อมต่อที่ดีกว่าระหว่างอุปกรณ์ที่แตกต่างกันด้วยความแม่นยําและความทนทานสูงของสายเชื่อม RF ขนาด 2.4 มิลลิเมตรเช่น ในอุปกรณ์ทดสอบและวัด.
การใช้งาน:
1เครื่องวิเคราะห์เครือข่ายความถี่สูง
ความเชื่อมต่อของอุปกรณ์: เครื่องเชื่อม RF ขนาด 2.4 มิลลิเมตร ใช้อย่างแพร่หลายในเครื่องวิเคราะห์เครือข่ายความถี่สูง เครื่องเชื่อมเหล่านี้ถูกออกแบบด้วยอินเตอร์เฟซอากาศ สามารถบรรลุผลงานและความมั่นคงที่สูงมากโดยเฉพาะในสภาพแวดล้อมการทดสอบสูงถึง 50GHzพวกมันถูกใช้เป็นหลักในการเชื่อมอุปกรณ์การทดสอบกับอุปกรณ์ที่กําลังทดสอบ เพื่อรับรองความแม่นยําและความน่าเชื่อถือระหว่างการส่งสัญญาณ
2อุปกรณ์ทดสอบและวัด
การทดสอบการปรับระดับ: เครื่องเชื่อม RF ขนาด 2.4 มิลลิเมตรถูกใช้อย่างสําคัญในอุปกรณ์ทดสอบและวัดต่างๆ โดยเฉพาะในชุดปรับระดับและการใช้งานด้านการวัดการออกแบบดีเอเล็คทริกอากาศความแม่นยําของพวกเขาทําให้มีการวัดที่แม่นยํามากพวกเขาถูกใช้ทั่วไปในห้องปฏิบัติการและอุปกรณ์การปรับระดับสายการผลิต เพื่อรับรองมาตรฐานการทํางานที่เหมือนกันในอุปกรณ์การทดสอบที่แตกต่างกัน
เครื่องมือวัดความแม่นยํา: เครื่องเชื่อม 2.4 มิลลิเมตรยังถูกใช้อย่างแพร่หลายในการทดสอบการประเมินการเปิดตัวปลายและอุปกรณ์การทดสอบปลายบอร์ด เครื่องเชื่อมเหล่านี้มีความน่าเชื่อถือและสามารถซ้ําได้สูงรับประกันความสอดคล้องในทุกการวัด และให้ความสะดวกสบายอย่างมากสําหรับช่าง.
หมายเหตุ:
เรามีมากกว่า 10,000 ชนิดของเครื่องเชื่อม, หากเชื่อมที่คุณกําลังใช้ไม่ได้พบ, กรุณาติดต่อเราด้วยรายละเอียดของคุณมันคือ.
ผู้ติดต่อ: Elite
โทร: +8613609167652
