รายละเอียดสินค้า:
การชำระเงิน:
|
| รายการ: | ขั้วต่อคลื่นมิลลิเมตร | เพศ: | หญิง |
|---|---|---|---|
| วัสดุ: | ทองเหลือง/สแตนเลส | คําสําคัญ: | ขั้วต่อ MMW 2.4 มม |
| การชุบ: | ทองคํา / Passivation | การใช้งาน: | รฟ |
| ประเภทเครื่องเชื่อม: | คอนเนคเตอร์แผงหน้าแปลน 4 รู | ||
| เน้น: | 2.4mm ผู้หญิง Microstrip RF Connector,เครื่องเชื่อม RF ขนาด 4 หลุม,เครื่องเชื่อม RF ไมโครสตริปสแตนเลส |
||

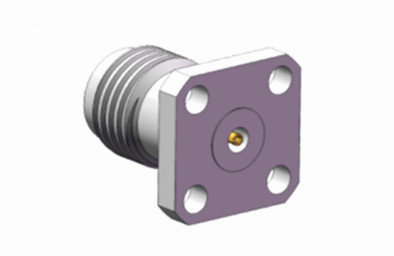

2.4mm หญิง Microstrip RF Connector วัสดุจากสแตนเลสที่มี 4 หลุม Flange
เครื่องเชื่อม 2.4mm เป็นเครื่องเชื่อมคลื่นมิลลิเมตร (MMW) ที่มีประสิทธิภาพสูง ใช้กับความถี่สูงถึง 50GHzพวกมันใช้อินเตอร์เฟสอากาศที่มีสายเชื่อมต่อเชือก และแตกต่างกันด้วยขนาดเล็กการสร้างเบา ความถี่ในการทํางานสูง และเชื่อมต่อที่น่าเชื่อถือคุณสมบัติเหล่านี้ทําให้มันมีประโยชน์อย่างมากในการวัดไมโครเวฟความถี่สูง และการใช้งานคลื่นมิลลิเมตร.
การประยุกต์ใช้ RF และไมโครเวฟที่ใช้ทั่วไปมักจะใช้เครื่องเชื่อม coaxial 2.4mm ความละเอียดสูง 50Ohmเครื่องเชื่อมเหล่านี้ใช้ในสภาพแวดล้อมการทดสอบและการวัดที่หลากหลาย, รวมถึงการสื่อสารทางเซลล์ไปยังดาวเทียม, รับประกันอุปกรณ์ที่เหมาะสมและการเชื่อมต่อเคเบิลที่ตรงกันเครื่องเชื่อมเหล่านี้ถูกสร้างขึ้นเพื่อทนต่อการใช้งานซ้ําๆพวกมันถูกออกแบบด้วยไฟฟ้าดัดลม และรวมตัวพลาสติกที่รองรับการสูญเสียต่ําสําหรับตัวนํากลาง, เสริมประสิทธิภาพและการทํางานโดยรวมของพวกเขา

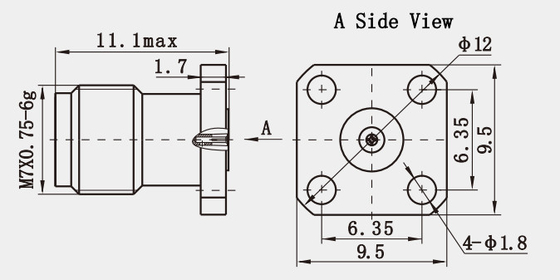

รายละเอียด(mm):
| อุปสรรค | 50 Ω |
| ระยะความถี่ | DC - 40 GHz |
| ระดับความกระชับกําลัง | 150 VRMS (ระดับน้ําทะเลสูงสุด) |
| ความดันทนทานแบบแบบดียิเลคทริก | 500 VRMS (สูงสุดระดับน้ําทะเล) |
|
สัดส่วนคลื่นยืนของแรงดัน |
≤ 13 |
| ความต้านทานต่อการสัมผัส | คอนดิวเตอร์ศูนย์ ≤ 4.0 mΩ |
| หน่วยนําทางภายนอก ≤ 2.5 mΩ | |
| ความต้านทานต่อการปิด | ≥ 5000 MΩ |
| คอนดิวเตอร์ภายใน | ชาย: ทองแดง ทองคํา |
| แจ็คหญิง: เบคู, ทองคํา | |
| สัมผัสที่ทนทาน | BeCu โนเคิลเคลือบ |
| ร่าง / เปลือก / บ้าน |
ทองแดง ทองคํา |
| อุปกรณ์กันไฟ | PEI |
| ก๊าซเกต | ยางซิลิโคน |
| อุณหภูมิ | -55°C ~ +125°C |
| ความทนทาน | 500 วงจร |
| ทอร์ค | 00.79 ~ 1.13 นิโอน |
| การสูญเสียการใส่ | < 0.04 sqrt ((f (((GHz)) dB |
| ระยะอุณหภูมิ | -65 °C ~ +165 °C |
| ปิ้นติดต่อ | การทอง |
ลักษณะ:
1. การสูญเสียการใส่ที่ต่ํา
การออกแบบเพื่อลดการสูญเสียการส่งสัญญาณให้น้อยที่สุด สายเชื่อม RF สแตนเลส 2.4 มิลลิเมตร ให้การสูญเสียการใส่ที่ต่ํามากโดยเฉพาะการใช้งานความถี่สูง.
2ระยะความถี่สูง:
สนับสนุนความถี่จาก DC ถึง 50GHz เครื่องเชื่อมนี้เหมาะสําหรับการใช้งานความถี่สูงหลายประเภท ผลงานของมันทําให้มันเหมาะสมสําหรับระบบสื่อสารและระบบราดาร์ที่ทันสมัย
3ความเหมาะสมของมิติ:
มีความสอดคล้องทางกลกับขนาด 1.85 มิลลิเมตร เครื่องเชื่อม RF สแตนเลส 2.4 มิลลิเมตร สามารถใช้กันได้พร้อมกับ เครื่องเชื่อม 1.85 มิลลิเมตรในระบบเดียวกันให้ความสะดวกในการออกแบบและปรับปรุงระบบ.
การใช้งาน:
1การใช้แอนเทนนา
การเชื่อมต่อแอนเทนน่าที่มีประสิทธิภาพสูง: เครื่องเชื่อม 2.4 มม ใช้อย่างแพร่หลายในการเชื่อมต่อแอนเทนน่าที่มีประสิทธิภาพสูง เนื่องจากช่วงความถี่สูงและคุณสมบัติการสูญเสียการใส่ที่ต่ําในระบบสื่อสารไร้สายและระบบรับสัญญาณดาวเทียม, เครื่องเชื่อมเหล่านี้ทําให้การส่งสัญญาณมั่นคงและลดการสูญเสียพลังงานให้น้อยที่สุด
สภาพแวดล้อมภายนอกที่รุนแรง: ขอบคุณวัสดุกระเป๋าสตางค์ที่ทําจากสแตนเลสที่ไม่รุนแรง เครื่องเชื่อม 2.4 มิลลิเมตรทนทานต่อการกัดสนิมและเหมาะสําหรับสภาพแวดล้อมภายนอกที่รุนแรงเช่น แอนเทนเนสสถานีฐานสื่อสารเคลื่อนที่.
2. การใช้งานเสียง
อุปกรณ์เสียงมืออาชีพ: ในอุปกรณ์เสียงมืออาชีพ โดยเฉพาะที่ต้องการการถ่ายทอดความถี่สูง เครื่องเชื่อม 2.4 มม ให้วิธีเชื่อมเชื่อมที่น่าเชื่อถือและมีประสิทธิภาพสูงทําให้การถ่ายทอดเสียงความแม่นยําสูงในระบบเสียงที่ทันสมัยและอุปกรณ์บันทึกมืออาชีพ.
ระบบเสียงสด: สําหรับงานคอนเสิร์ต ห้องละคร และงานใหญ่อื่นๆ เครื่องเชื่อม 2.4 มิลลิเมตรเป็นที่ชอบในการเชื่อมอุปกรณ์เสียงต่างๆ เช่น เครื่องเสียงและเครื่องผสมเนื่องจากความทนทานและการใช้ใหม่.
