รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่อสินค้า: | TNC ตัวเชื่อมต่อ | การชุบ: | ชุบนิเกิล |
|---|---|---|---|
| อุปสรรค: | 50Ω | ความทนทาน: | 500 รอบ |
| วัสดุติดต่อ: | ทองเหลือง, BeCu | วัสดุ: | เบส |
| มาตรฐานการออกแบบ: | IEC 60169-17 | ประเภท: | ตรง |
| เน้น: | เครื่องเชื่อม coaxial RF TNC หญิง,MF147B RF Coaxial Connector เครื่องเชื่อม,เครื่องเชื่อม RF Coaxial |
||

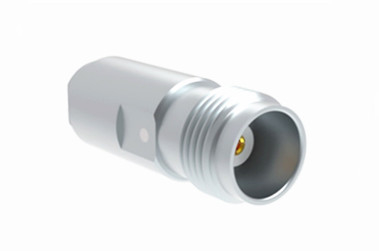

TNC หญิง Nickel Plated Surface RF Coaxial Connector สําหรับเคเบิล MF147A/MF147B
ผลิตภัณฑ์ซีรีส์ TNC เป็นตัวแปรแบบมีเส้นใยของเครื่องเชื่อม BNC ที่มีลักษณะด้วยกลไกการจับคู่สกรู-เส้นใยและหน่วยกันน้ําที่รักษาความถี่แบบคงที่ 50 ออห์ม, ใช้งานในช่วงความถี่ DC ถึง 11 GHz มีตัวแปรของเครื่องเชื่อม TNC สองแบบ: สภาพขั้วแบบมาตรฐานและสภาพขั้วแบบกลับคอนเนกเตอร์ที่มีราคาประหยัดเหล่านี้โดยทั่วไปรวมส่วนประกอบ die- cast และ moldedถึงแม้ว่าผลงานของพวกเขาอาจไม่เท่าเทียมกับผลิตภัณฑ์อุตสาหกรรมหรือผลิตภัณฑ์ที่มีผลงานสูง แต่พวกมันเหมาะสําหรับการใช้งานทางการค้าที่หลากหลายเครื่องเชื่อม TNC ถูกใช้อย่างแพร่หลายในสายเชื่อมแอนเทนน์ และมีการใช้งานที่หลากหลายในเครื่องบินการสื่อสาร และอุตสาหกรรมทั่วไป
รายละเอียด
หมายเหตุ:ข้อมูลเฉพาะของรุ่นนี้ขึ้นอยู่กับข้อมูลในใบนิยามสินค้า
|
คุณสมบัติไฟฟ้า
|
||||
|
อุปสรรค
|
50Ω
|
|||
|
ระยะความถี่
|
DC ~ 4GHz
|
|||
|
ความดันเฉพาะ
|
2500VRMS (ระดับทะเลสูงสุด)
|
|||
|
โดเลคทริก ความตึงเครียด-ความต้านทาน
|
750VRMS (ระดับน้ําทะเลสูงสุด)
|
|||
|
ความต้านทานต่อการปิด
|
≥ 2000MΩ
|
|||
|
ความต้านทานต่อการสัมผัส
|
ผ่าตัดภายนอก
|
≤6mΩ
|
||
|
คอนดิกเตอร์กลาง
|
≤ 1.5mΩ
|
|||
|
VSMR
|
≤ 1.3
|
|||
รายละเอียดทางกล
| มาตรฐานการออกแบบ | IEC 60169-17 |
| สอดคล้องกับ RoHS | ใช่ |
| การปิดการติดต่อศูนย์ | สับ |
| การปิดการติดต่อภายนอก | สับ |
| หมุนเวียนการเจริญพันธุ์ | 500 จักรยาน |
| การเก็บความสัมพันธ์ | 10N นาที |
| การยึดสายไฟฟ้า | 100N นาที |
| พลังการจับคู่ | 13.6N สูงสุด |
| พลังปลดการจับคู่ | 13.6N สูงสุด |
รายละเอียดสิ่งแวดล้อม:
| อุณหภูมิการทํางาน | -30 ถึง +70 องศาเซลเซียส |
| การจัดอันดับ IP (คู่) | IP64 |

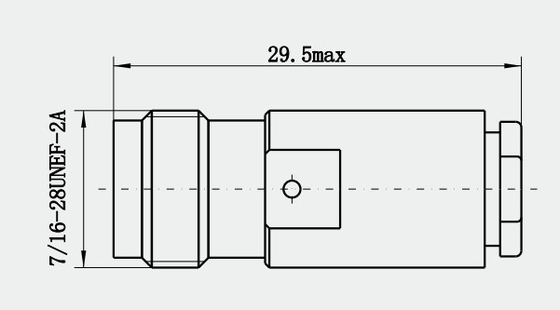

ภาพวาดรายละเอียด
ลักษณะ:
1การสูญเสียการใส่ที่ต่ํา: นําเสนอการอ่อนแอสัญญาณที่น้อยมากเมื่อสัญญาณผ่านไป, และโดยทั่วไปในการใช้งานความถี่สูง, การสูญเสียการใส่ที่ต่ํา,ที่มีผลกระทบอย่างน้อยต่อความแม่นยําและความแม่นยําของการส่งสัญญาณ.
2การสูญเสียการกลับที่สูง: ด้วยการสูญเสียการกลับที่สูง (การสูญเสียการสะท้อน) มันสามารถป้องกันการสะท้อนสัญญาณได้อย่างมีประสิทธิภาพ ลดการขัดแย้งและการบิดเบือนสัญญาณและรับประกันความมั่นคงและความสม่ําเสมอของการส่งสัญญาณ.
3การสอดคล้องอุปสรรคที่ดี: อุปสรรคทั่วไปคือ 50Ω ซึ่งเข้ากันได้กับระบบ RF ส่วนใหญ่และรับประกันความสม่ําเสมอของการส่งสัญญาณ
การใช้งาน:
1. สถานีฐานไร้สาย: ใช้ในการเชื่อมอุปกรณ์สถานีฐานกับแอนเทนเน่ เพื่อให้แน่ใจว่าการส่งสัญญาณไร้สายมีประสิทธิภาพ เช่น ในการก่อสร้างสถานีฐาน 5Gเครื่องเชื่อม TNC สามารถรับประกันความมั่นคงของการเชื่อมต่อเคเบิล RF โคอาเซียลระหว่างอุปกรณ์สถานีฐานและแอนเทนนาเพื่อให้สัญญาณไร้สายสามารถส่งและรับได้อย่างแม่นยําและรวดเร็ว
2อุปกรณ์เครือข่าย: การเชื่อมต่อที่เกี่ยวข้องกับส่วนการสื่อสารไร้สายในอุปกรณ์เครือข่าย เช่น รูเตอร์และสวิตช์อาจใช้เครื่องเชื่อม TNC เพื่อทําการส่งและแลกเปลี่ยนข้อมูล
หมายเหตุ:
เรามีเครื่องเชื่อม TNC ประเภทมากกว่า 10,000 เครื่อง หากเครื่องเชื่อมที่คุณใช้ไม่ได้ติดต่อเราด้วยรายละเอียดของคุณ
