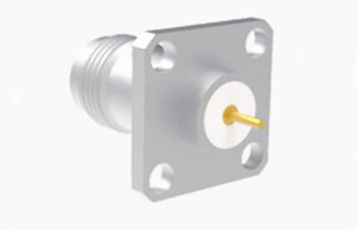

TNC เพศหญิง 4 หลุม Flanges Mount กับสายเชื่อม RF ยาวไมโครสตริป
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| ชื่อสินค้า: | TNC ตัวเชื่อมต่อ | การชุบ: | ชุบนิเกิล |
|---|---|---|---|
| อุปสรรค: | 50Ω | ความทนทาน: | 500 รอบ |
| วัสดุติดต่อ: | ทองเหลือง, BeCu | วัสดุ: | เบส |
| มาตรฐานการออกแบบ: | IEC 60169-17 | ประเภท: | ตรง |
| เน้น: | เครื่องเชื่อม RF หญิง TNC,เครื่องเชื่อม RF สายยาว,เครื่องเชื่อม RF ขนาด 4 หลุม |
||
TNC เพศหญิง 4 หลุม Flanges Mount กับสายเชื่อม RF ยาวไมโครสตริป
ผลิตภัณฑ์ซีรีส์ TNC เป็นตัวแปรที่มีเส้นใยของเครื่องเชื่อม BNC, ออกแบบด้วยเส้นใยสกรูสําหรับการจับคู่ที่ปลอดภัย.อุปกรณ์กันน้ํามีอุปสรรคแบบคงที่ 50 Ohm และทํางานภายในช่วงความถี่ DC-11 GHz. มีสองประเภทหลักของเครื่องเชื่อม TNC: เบอร์มาตรฐานและ polarity กลับ. โดยทั่วไปสร้างจากชิ้นส่วน die- cast และ molded,คอนเนกเตอร์ราคาถูกเหล่านี้ เหมาะสําหรับการใช้งานทางการค้าต่างๆแม้ว่าผลงานของพวกเขาอาจไม่ตรงกับผลิตภัณฑ์อุตสาหกรรมหรือผลิตภัณฑ์ที่มีผลงานสูง แต่พวกมันถูกใช้อย่างแพร่หลายสําหรับการเชื่อมต่อแอนเทนเน่ และมีการใช้งานมากมายในด้านเครื่องบิน การสื่อสารและตลาดอุตสาหกรรมทั่วไป.
รายละเอียด
หมายเหตุ:ข้อมูลเฉพาะของรุ่นนี้ขึ้นอยู่กับข้อมูลในใบนิยามสินค้า
คุณสมบัติไฟฟ้า | ||||
อุปสรรค | 50Ω | |||
ระยะความถี่ | DC ~ 4GHz | |||
ความดันเฉพาะ | 2500VRMS (ระดับทะเลสูงสุด) | |||
โดเลคทริก ความตึงเครียด-ความต้านทาน | 750VRMS (ระดับน้ําทะเลสูงสุด) | |||
ความต้านทานต่อการปิด | ≥ 2000MΩ | |||
ความต้านทานต่อการสัมผัส | ผ่าตัดภายนอก | ≤6mΩ | ||
คอนดิกเตอร์กลาง | ≤ 1.5mΩ | |||
VSMR | ≤ 1.3 | |||
รายละเอียดทางกล
| มาตรฐานการออกแบบ | IEC 60169-17 |
| สอดคล้องกับ RoHS | ใช่ |
| การปิดการติดต่อศูนย์ | สับ |
| การปิดการติดต่อภายนอก | สับ |
| หมุนเวียนการเจริญพันธุ์ | 500 จักรยาน |
| การเก็บความสัมพันธ์ | 10N นาที |
| การยึดสายไฟฟ้า | 100N นาที |
| พลังการจับคู่ | 13.6N สูงสุด |
| พลังปลดการจับคู่ | 13.6N สูงสุด |
รายละเอียดสิ่งแวดล้อม:
| อุณหภูมิการทํางาน | -30 ถึง +70 องศาเซลเซียส |
| การจัดอันดับ IP (คู่) | IP64 |
ภาพวาดรายละเอียด
ลักษณะ:
1. การลดขนาดและน้ําหนักเบา: เครื่องเชื่อม TNC Microstrip ปกติมีออกแบบที่คอมแพคต์ ขนาดเล็กและน้ําหนักเบาซึ่งทําให้มันง่ายที่จะใช้ในอุปกรณ์หรือวงจรที่มีพื้นที่จํากัดเช่น อุปกรณ์สื่อสารที่ทันสมัย อุปกรณ์อิเล็กทรอนิกส์ในสาขาอากาศศาสตร์ เป็นต้น
โครงสร้างหลายชั้น: โดยทั่วไปประกอบด้วยหลายชั้นของวัสดุ, รวมถึงชั้นนํา, ชั้น dielectric และชั้นแยก.ชั้นแบบดียิเลคทริกมีบทบาทเป็นตัวสนับสนุนและกันความร้อนและชั้นกันหนาวป้องกันโครงสร้างภายในและป้องกันการรั่วไหลของสัญญาณ
2. การเชื่อมโยงนิ้วทอง: เครื่องเชื่อมโยง TNC สายไมโครสตริปบางส่วนใช้การเชื่อมโยงนิ้วทอง ซึ่งมีผลงานไฟฟ้าที่ดีและความมั่นคงทางเครื่องจักร การันตีการส่งสัญญาณที่น่าเชื่อถือและอํานวยความสะดวกในการเชื่อมต่อกับวงจรหรือองค์ประกอบไมโครสตริปอื่น ๆ.
การใช้งาน:
1.ระบบเครื่องบิน: ในระบบเครื่องบินของเครื่องบิน เครื่องเชื่อม TNC สามารถใช้ในการเชื่อมต่อระบบควบคุมการบิน ระบบการนําทาง ระบบสื่อสาร และอุปกรณ์สําคัญอื่น ๆเพื่อให้แน่ใจว่าเครื่องบินในกระบวนการส่งข้อมูลการบินและการสื่อสารระหว่างระบบต่างๆ เป็นปกติเพื่อให้ความปลอดภัยในการบิน
2สาขาใช้งาน: ใช้อย่างแพร่หลายในอุปกรณ์วิทยุและอุปกรณ์สําหรับเชื่อมต่อสายเคเบิล RF coaxial โดยเฉพาะอย่างยิ่งเหมาะสําหรับอุปกรณ์สื่อสารมือถือในสภาพสั่นเช่น การเชื่อมต่อแอนเทนเน่ สถานีฐานโทรศัพท์มือถืออุปกรณ์สื่อสารไร้สาย การเชื่อมต่อสายภายใน
หมายเหตุ:
เรามีเครื่องเชื่อม TNC ประเภทมากกว่า 10,000 เครื่อง หากเครื่องเชื่อมที่คุณใช้ไม่ได้ติดต่อเราด้วยรายละเอียดของคุณ
