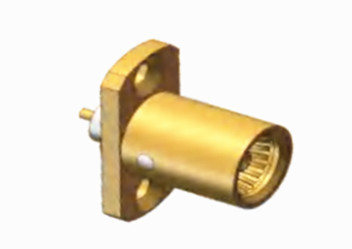

สายประสานทองแดง BMA กันน้ํา สายประสาน RF สายตรงหญิง สําหรับการใช้งาน Microstrip
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| Product name: | BMA RF Conector | Plating: | Nickel Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 60169-8 |
| Type: | Straight | Gender: | Female |
| เน้น: | การใช้งานไมโครสติป RF Coaxial Connector,เครื่องเชื่อม RF โคเอชเชียลตรงหญิงกันน้ํา,เครื่องเชื่อม RF Coaxial |
||
BMA กันน้ํา สายสับสาย RF สายสับสายสับสายสับสายสับสายสับสายสับสายสับสายสับสายสับสายสับสายสับสายสับสายสับสายสับสาย
เครื่องเชื่อมสาย BMA อยู่ในหมวดหมู่ blind-mate ซึ่งตรงกับมาตรฐาน IEC1169-33รับประกันการติดต่อที่น่าเชื่อถือ และคุณสมบัติทางกลและไฟฟ้าที่ดีเยี่ยมด้วยข้อดีเช่นการลอยแบบแกนและเรเดียล ขนาดคอมแพคต์ การสร้างเบา พวกเขาโดดเด่นในการใช้งานแบบตาบอดในชัสซี่และตู้เครื่องเชื่อมเหล่านี้มักจะใช้สําหรับการเชื่อมต่อโมดูลระหว่างการประกอบชาสีและตู้.
รายละเอียด
หมายเหตุ:ข้อมูลเฉพาะของรุ่นนี้ขึ้นอยู่กับข้อมูลในใบนิยามสินค้า
| คุณสมบัติไฟฟ้า | ||
| อุปสรรค | 50Ohm | |
| ระยะความถี่ | DC ~ 4GHz | |
| ความดันเฉพาะ | 500 VRMS (ระดับทะเลสูงสุด) | |
| โดเลคทริก ความตึงเครียด-ความต้านทาน | 1500 VRMS (ระดับทะเลสูงสุด) | |
| ความต้านทานต่อการปิด | ≥ 5000 MOhm | |
| ความต้านทานต่อการสัมผัส | ผ่าตัดภายนอก | ≤2.0mOhm |
| คอนดิกเตอร์กลาง | ≤0.5mOhm | |
| VSMR | ≤ 1.3 | |
รายละเอียดสินค้า:
| คุณสมบัติวัสดุและเครื่องกล | |||
| คอนดิกเตอร์ศูนย์ | ชาย/พล็อก | สีเหลือง | ทองคํา |
| หญิง/ซ็อต | Sn-P ทองแดง | ทองคํา | |
| การติดต่อความแข็งแกร่ง | เนื้อเบรีลเลียมทองแดง | เครื่องเคลือบ nickel | |
| กล่อง / โฮสติ้ง | ทองแดง สแตนเลส | เครื่องเคลือบ nickel | |
| อุปกรณ์แยก | PTFE | ||
| แหวนประทับ | ยางซิลิโคน | ||
| ความทนทาน | 500 จันทร์ | ||
| สอดคล้องกับ RoHS | ใช่ |
| หมุนเวียนการเจริญพันธุ์ | 500 จักรยาน |
| การเก็บความสัมพันธ์ | 10N นาที |
| การยึดสายไฟฟ้า | 100N นาที |
| พลังการจับคู่ | 0.58N สูงสุด |
| พลังปลดการจับคู่ | 0.6 N สูงสุด |
รายละเอียดสิ่งแวดล้อม:
| อุณหภูมิการทํางาน | -45 ถึง +155 องศาเซลเซียส |
| การจัดอันดับ IP (คู่) | IP67 |
ลักษณะ:
1ผลงานทางกลและไฟฟ้าที่ดี: เครื่องเชื่อม BMA มีความต้านทานการสัมผัสที่ต่ําระหว่างตัวนําภายในและภายนอก, ความต้านทานการกันความร้อนสูง และ VSWR ที่ต่ําซึ่งสามารถรับประกันความมั่นคงและความน่าเชื่อถือของการส่งสัญญาณ.
2.การใช้งานที่กว้างขวาง: เครื่องเชื่อม BMA ถูกใช้อย่างแพร่หลายในการเชื่อมต่อต่าง ๆ ในผลิตภัณฑ์ที่สมบูรณ์แบบแบบแบบ เช่น แผ่นความหนาแน่นสูงความเร็วสูงและ Backplanesระบบสัญญาณดิจิตอลความเร็วสูง, ระบบราดาร์เรียงระยะ, RF backplanes และ backplane assemblies เป็นต้น
การใช้งาน:
มันมีบทบาทสําคัญในระบบสื่อสาร, การนําทาง, ราดาร์ และระบบอื่นๆ ของเครื่องบินการเชื่อมต่ออุปกรณ์อิเล็กทรอนิกส์บนเครื่องและแอนเทนน์ เพื่อให้แน่ใจว่าการส่งข้อมูลและการเชื่อมต่อการสื่อสารระหว่างการบินเนื่องจากขนาดเล็ก น้ําหนักเบา และผลงานที่ดีกว่า สามารถตอบสนองความต้องการที่เข้มงวดสําหรับเครื่องเชื่อมในสนามอากาศ
ในการสื่อสารทางดาวเทียมเครื่องเชื่อม BMA สามารถใช้ในการเชื่อมอุปกรณ์การสื่อสารบนดาวเทียมและอุปกรณ์บนสถานีควบคุมพื้นดินเพื่อรับรองการสื่อสารที่มั่นคงระหว่างดาวเทียมและพื้นดิน.
หมายเหตุ:
เรามีสินค้าเชื่อมต่อมากกว่า 10,000 แบบ (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.),กรุณาติดต่อเราด้วยรายละเอียดของคุณ.
