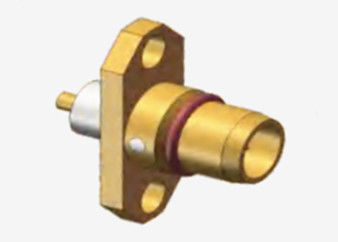

BMA ชาย 2 หลุม Flanges RF Coaxial Connector สําหรับ PCB Mount
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| Product name: | BMA RF Conector | Plating: | Nickel Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 60169-8 |
| Type: | Straight | Gender: | Male |
| เน้น: | BMA RF โคเอชชียล คอนเนกเตอร์,PCB Mount RF Coaxial Connector เครื่องเชื่อมต่อ |
||
BMA ชาย 2 หลุม Flanges RF Coaxial Connector สําหรับ PCB Mount
เครื่องเชื่อมสาย BMA ติดตามมาตรฐาน IEC1169-33 และมีลักษณะการออกแบบแผ่นสปริงแบบพิเศษที่รับประกันการติดต่อที่น่าเชื่อถือ พร้อมกับผลงานทางกลและไฟฟ้าที่พิเศษคอนเนกเตอร์เหล่านี้รวมข้อดีของทั้งความสามารถลอยแกนและ radial ต้องการพื้นที่น้อยต่อหน่วยและมีการสร้างเบาพวกเขาเป็นที่เหมาะสมสําหรับการใช้งานตาบอดที่เกี่ยวข้องกับชาสีและตู้, ที่ใช้กันทั่วไปในการเชื่อมต่อโมดูลระหว่างการประกอบชาสีและกระเป๋า
รายละเอียด
หมายเหตุ:ข้อมูลเฉพาะของรุ่นนี้ขึ้นอยู่กับข้อมูลในใบนิยามสินค้า
| คุณสมบัติไฟฟ้า | ||
| อุปสรรค | 50Ohm | |
| ระยะความถี่ | DC ~ 4GHz | |
| ความดันเฉพาะ | 500 VRMS (ระดับทะเลสูงสุด) | |
| โดเลคทริก ความตึงเครียด-ความต้านทาน | 1500 VRMS (ระดับทะเลสูงสุด) | |
| ความต้านทานต่อการปิด | ≥ 5000 MOhm | |
| ความต้านทานต่อการสัมผัส | ผ่าตัดภายนอก | ≤2.0mOhm |
| คอนดิกเตอร์กลาง | ≤0.5mOhm | |
| VSMR | ≤ 1.3 | |
รายละเอียดสินค้า:
| คุณสมบัติวัสดุและเครื่องกล | |||
| คอนดิกเตอร์ศูนย์ | ชาย/พล็อก | สีเหลือง | ทองคํา |
| หญิง/ซ็อต | Sn-P ทองแดง | ทองคํา | |
| การติดต่อความแข็งแกร่ง | เนื้อเบรีลเลียมทองแดง | เครื่องเคลือบ nickel | |
| กล่อง / โฮสติ้ง | ทองแดง สแตนเลส | เครื่องเคลือบ nickel | |
| อุปกรณ์แยก | PTFE | ||
| แหวนประทับ | ยางซิลิโคน | ||
| ความทนทาน | 500 จันทร์ | ||
| สอดคล้องกับ RoHS | ใช่ |
| หมุนเวียนการเจริญพันธุ์ | 500 จักรยาน |
| การเก็บความสัมพันธ์ | 10N นาที |
| การยึดสายไฟฟ้า | 100N นาที |
| พลังการจับคู่ | 0.58N สูงสุด |
| พลังปลดการจับคู่ | 0.6 N สูงสุด |
รายละเอียดสิ่งแวดล้อม:
| อุณหภูมิการทํางาน | -45 ถึง +155 องศาเซลเซียส |
| การจัดอันดับ IP (คู่) | IP67 |
ลักษณะ:
1. การออกแบบโครงสร้างที่เหมาะสม: โครงสร้างมันเป็นรูปแบบ push-in ของซีรีส SMA, และอินเตอร์เฟสอินเตอร์เฟสรับรองอินเตอร์เฟสอากาศ, การออกแบบนี้ช่วยลดปริมาณและน้ําหนักของสายเชื่อม,ขณะที่ยังคงมีประสิทธิภาพไฟฟ้าที่ดี
2ความน่าเชื่อถือสูง: ด้วยอายุการใช้งานที่สูงโดยทั่วไปสูงถึง 500 ครั้งหรือมากกว่า สามารถรับประกันความมั่นคงและความน่าเชื่อถือในการใช้งานระยะยาวของกระบวนการ
3ช่วงการใช้งานที่กว้างขวาง: เหมาะสําหรับการเชื่อมต่อวงจรไมโครเวฟที่หลากหลาย, โดยเฉพาะสําหรับชัสซี, ตู้, การใส่และปิดตาบอดสนับสนุนให้มีแบบจําแนกของราดาร์และระบบสมบูรณ์แบบอื่น ๆ, ได้รับการใช้อย่างแพร่หลายในประเทศและต่างประเทศ
การใช้งาน:
1อุปกรณ์การทดสอบและการวัด: ในอุปกรณ์การทดสอบ RF เช่น เครื่องวิเคราะห์สเปคตรัม เครื่องวิเคราะห์เครือข่าย เครื่องผลิตสัญญาณ เป็นต้นใช้ในการเชื่อมต่อการส่งสัญญาณ RF ระหว่างอุปกรณ์ที่กําลังทดสอบและเครื่องมือทดสอบ.ผลประกอบการไฟฟ้าที่แม่นยําและคุณสมบัติการเชื่อมต่อที่มั่นคงของมันสามารถรับประกันความแม่นยําและความน่าเชื่อถือของผลการทดสอบและช่วยเพิ่มประสิทธิภาพและความแม่นยําของการทดสอบและการวัด.
2อุปกรณ์ IoT: ด้วยการพัฒนาของ IoT จํานวนมากของเซ็นเซอร์และโมดูลการสื่อสารไร้สายต้องเชื่อมต่อกับเครือข่ายเครื่องเชื่อม RF โคอาเซียล BMA microstrip สามารถใช้ในการเชื่อม โมดูล RF ในอุปกรณ์ IoT กับบอร์ดแม่, ทําให้การสื่อสารไร้สายและการถ่ายทอดข้อมูลระหว่างอุปกรณ์ และการให้บริการทางเชื่อมต่อที่น่าเชื่อถือสําหรับการใช้งาน IoT.
หมายเหตุ:
เรามีสินค้าเชื่อมต่อมากกว่า 10,000 แบบ (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.),กรุณาติดต่อเราด้วยรายละเอียดของคุณ.
