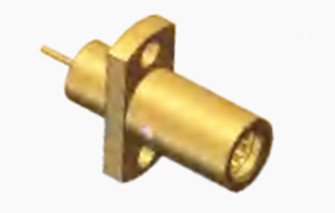

SBMA เสาปิดแบบแฮร์เมติก หญิง 2 หลุม Flange RF Coaxial Connector สําหรับ PCB Board
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| Product name: | SBMA RF Conector | Plating: | Nickel / Gold Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 1169-33 |
| Type: | Straight | Gender: | Female |
| เน้น: | 2 หลุม Flanges RF โคเอชชียล Connector,PCB Board RF Coaxial Connector เครื่องเชื่อมต่อ,SBMA Hermetic Seal RF Coaxial Connector เครื่องเชื่อมต่อ |
||
SBMA เซลเฮอร์เมติก หญิง 2 หลุม Flange RF Coaxial สําหรับแผ่น PCB
ซีรี่ย์ SBMA เป็นการผสมผสานแบบผสมผสานของสายเชื่อม coaxial ซีรีย์ BMA ซึ่งยังมีฟังก์ชัน blind-mate. ข้อดีของมันประกอบด้วยความกว้างแดนสูงและใช้พื้นที่อย่างน้อยตอบสนองความต้องการในเรื่องของอุปกรณ์ไมโครเวฟขนาดเล็กและแบบจําลองได้อย่างมีประสิทธิภาพ.
รายละเอียด
หมายเหตุ:ข้อมูลเฉพาะของรุ่นนี้ขึ้นอยู่กับข้อมูลในใบนิยามสินค้า
| คุณสมบัติไฟฟ้า | ||
| อุปสรรค | 50 โอม | |
| ระยะความถี่ | DC ~ 40GHz | |
| ความดันเฉพาะ | 170 VRMS (ระดับทะเลสูงสุด) | |
| โดเลคทริก ความตึงเครียด-ความต้านทาน | 500 VRMS (ระดับทะเลสูงสุด) | |
| ความต้านทานต่อการปิด | ≥2000MOhm | |
| ความต้านทานต่อการสัมผัส | ผ่าตัดภายนอก | <= 2mOhm |
| คอนดิกเตอร์กลาง | <= 6 mOhm | |
| VSMR | ≤1.25 | |
| การสูญเสียการใส่ | ≤0.30dB | |
รายละเอียดสินค้า
| คุณสมบัติวัสดุและเครื่องกล | |||
| คอนดิกเตอร์ศูนย์ | ชาย/พล็อก | สีเหลือง | ทองคํา |
| หญิง/ซ็อต | Sn-P ทองแดง | ทองคํา | |
| การติดต่อความแข็งแกร่ง | เนื้อเบรีลเลียมทองแดง | เครื่องเคลือบ nickel | |
| กล่อง / โฮสติ้ง | ทองแดง สแตนเลส | เครื่องเคลือบ nickel | |
| อุปกรณ์แยก | PTFE | ||
| แหวนประทับ | ยางซิลิโคน | ||
| ความทนทาน | 500 จันทร์ | ||
| สอดคล้องกับ RoHS | ใช่ |
| หมุนเวียนการเจริญพันธุ์ | 500 จักรยาน |
| การเก็บความสัมพันธ์ | 10N นาที |
| การยึดสายไฟฟ้า | 100N นาที |
| พลังการจับคู่ | 0.6N สูงสุด |
| พลังปลดการจับคู่ | 0.6 N สูงสุด |
รายละเอียดสิ่งแวดล้อม:
| อุณหภูมิการทํางาน | -65 ถึง +165 องศาเซลเซียส |
| การจัดอันดับ IP (คู่) | IP64 |
ลักษณะ:
1. การลดขนาด:
พัฒนาขึ้นบนพื้นฐานของผลิตภัณฑ์ BMA เป็นรุ่นขนาดเล็กของมันที่มีความหนาแน่นในการติดตั้งที่สูงกว่าสําหรับการใช้งานที่มีความต้องการพื้นที่ที่เข้มงวด
2. ระดับการมาตรฐานสูง
ตามมาตรฐานการผลิต ขนาดของผลิตภัณฑ์ ผลงานและมาตรฐานที่ชัดเจนอื่นๆเพื่อรับรองความเหมาะสมและความสามารถในการแลกเปลี่ยนระหว่างสายเชื่อม SBMA ที่ผลิตโดยผู้ผลิตต่าง ๆ.
การใช้งาน:
เครื่องทดสอบและเครื่องวัด:
ในอุปกรณ์ทดสอบและวัดอิเล็กทรอนิกส์ เช่น เครื่องวิเคราะห์สเปคตรัม เครื่องวิเคราะห์เครือข่าย เครื่องกําเนิดสัญญาณ ฯลฯมันจําเป็นต้องใช้เครื่องเชื่อม RF เพื่อเชื่อมอุปกรณ์ภายใต้สายทดสอบหรือสายทดสอบเครื่องเชื่อม.SBMA มีประสิทธิภาพสูงกว่า เพื่อให้การส่งสัญญาณการทดสอบแม่นยํา และเพิ่มความแม่นยําและความน่าเชื่อถือของผลการทดสอบ
ระดับการมาตรฐานที่สูงของมันทําให้ความเหมาะสมของอินเตอร์เฟซกับอุปกรณ์ทดสอบอื่น ๆ สะดวกต่อผู้ใช้ในการบูรณาการและการขยายระบบ
หมายเหตุ:
เรามีสินค้าเชื่อมต่อมากกว่า 10,000 แบบ (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.),กรุณาติดต่อเราด้วยรายละเอียดของคุณ.
