N เครื่องเชื่อม RF Coaxial Connector หญิง 4 หลุม พร้อม Microstrip
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| ชื่อสินค้า: | N Type RF Coaxial Cable Conector | การชุบ: | ชุบนิเกิล |
|---|---|---|---|
| อุปสรรค: | 50 โอห์ม | ช่วงความถี่: | ดีซี~11GHz |
| ประเภทสายเคเบิล: | .141, SFT-50-3-1 | เพศ: | หญิง |
| วัสดุ: | สีเหลือง | ||
| เน้น: | เครื่องเชื่อม Micro Strip RF Coaxial,N เครื่องเชื่อม RF Coaxial เพศหญิง |
||

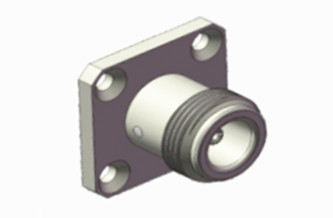

N เครื่องเชื่อม RF Coaxial Connector หญิง 4 หลุม พร้อม Microstrip
เครื่องเชื่อมประเภท N คือ เครื่องเชื่อมแบบโคอาชียลแบบมีเส้นสลับ ซึ่งมีความสามารถในการป้องกันการสั่นสะเทือนและคุณสมบัติทางไฟฟ้าที่ดีเยี่ยม ระยะความถี่ทั่วไปของพวกเขาสูงถึง 11 GHzเครื่องเชื่อมเหล่านี้เหมาะสําหรับสายไฟ RF หลายประเภท และใช้กันทั่วไปในสายการบินการสื่อสารทางอากาศ ระบบราดาร์ การสื่อสารแบบไร้สาย การสื่อสารทางการแพทย์ และไมโครเวฟ และระบบดิจิตอล รวมถึงอุปกรณ์การทดสอบและการวัดเราให้บริการการกําหนดเองสําหรับชนิดต่าง ๆ ของ N เครื่องเชื่อมและอุปกรณ์ปรับเปลี่ยนตามความต้องการเฉพาะของลูกค้ารวมถึงช่องทางการติดตั้งตรงหรือเหลี่ยมขวา
รายละเอียด
หมายเหตุ:ข้อมูลเฉพาะของรุ่นนี้ขึ้นอยู่กับข้อมูลในใบนิยามสินค้า
| คุณสมบัติไฟฟ้า | ||
| อุปสรรค | 50Ω | |
| ระยะความถี่ | DC ~ 11GHz ((Max.18GHz) | |
| ความดันเฉพาะ | 1000VRMS* ((Max.Sea Level) | |
| โดเลคทริก ความตึงเครียด-ความต้านทาน | 1500VRMS* ((Max.Sea Level) | |
| ความต้านทานต่อการปิด | ≥ 5000MΩ | |
| ความต้านทานกลาง | ผ่าตัดภายนอก | ≤0.5mΩ |
| คอนดิกเตอร์กลาง | ≤ 1.5mΩ | |
| VSWR | ≤ 1.3 | |
| คุณสมบัติวัสดุและเครื่องกล | ||
| คอนดิกเตอร์ศูนย์ | เพศชาย | เนื้อทองแดง |
| หญิง | โฟสฟอร์ ทองแดง ทองคํา | |
| สัมผัสที่ทนทาน | โฟสฟอร สีทองแดง | เครื่องยนต์ |
| กล่อง / โฮสติ้ง | ทองแดง สแตนเลส | ทองเคลือบ Passivation |
| เครื่องจับสายไฟฟ้า | สีเหลือง | เครื่องเคลือบ nickel |
| อุปกรณ์กันไฟ | PTFE | |
| ก๊าซเกต | ยางซิลิโคน | |
| ความทนทาน | 500 วงจร | |

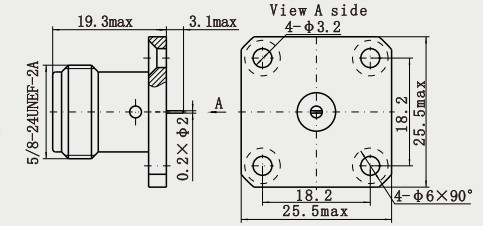

รูปภาพ ภาพวาด ((mm) ของ N เครื่องเชื่อม RF Coaxial Connector หญิง 4 หลุม พร้อม Microstrip
ลักษณะ:
1การป้องกันสูง: เปลือกมักทําจากวัสดุโลหะที่มีผลการป้องกันไฟฟ้าแม่เหล็กที่ดีซึ่งสามารถป้องกันการส่งสัญญาณจากสัญญาณไฟฟ้าแม่เหล็กภายนอกได้อย่างมีประสิทธิภาพ และรับประกันความมั่นคงและความน่าเชื่อถือของสัญญาณ.
2ความทนทานสูง: หลังจากการรักษาและการทดสอบพิเศษ, มันสามารถทํางานได้อย่างมั่นคงภายใต้สภาพแวดล้อมที่รุนแรง (เช่นอุณหภูมิสูง, อุณหภูมิต่ํา, ความชื้น, เป็นต้น)) และมีอายุการใช้งานยาว.
3อุปทานลักษณะเป็นตัวเลือก: อุปทานลักษณะมีอยู่สองประเภทหลักๆ คือ 50Ω และ 75Ω โดยที่ 50Ω ใช้อย่างแพร่หลายในด้านการสื่อสารทางมือถือ, ข้อมูลไร้สาย, ระบบการเรียกสัญญาณ เป็นต้นและ 75Ω ใช้เป็นหลักในระบบโทรทัศน์เคเบิล.
การใช้งาน:
1ระบบสื่อสารเครื่องบิน: ในระบบสื่อสารของเครื่องบิน ดาวเทียมและเครื่องบินอื่น ๆเครื่องเชื่อมประเภท N ใช้ในการเชื่อมอุปกรณ์การสื่อสารและแอนเทนน่าต่างๆ เพื่อให้เกิดการสื่อสารระหว่างเครื่องบินศูนย์ควบคุมพื้นดิน และเครื่องบินอื่นๆคุณสมบัติที่ป้องกันการสั่นสะเทือนและการกระแทกสามารถปรับตัวไปกับสภาพแวดล้อมที่ซับซ้อนของเครื่องบินในกระบวนการบินและรับประกันการทํางานที่มั่นคงของระบบสื่อสาร.
2ระบบราดาร์: ในระบบราดาร์ในสนามอากาศ เครื่องเชื่อมประเภท N ใช้ในการเชื่อมต่อเครื่องส่งราดาร์ เครื่องรับ แอนเทนน่า และส่วนประกอบอื่น ๆ เพื่อส่งสัญญาณราดาร์เนื่องจากระบบเรดาร์ต้องทํางานในสภาพแวดล้อมไฟฟ้าแม่เหล็กที่ซับซ้อน, ผลงานการป้องกันของเครื่องเชื่อมต้องการผลงานที่สูงเปลือกโลหะของ N-type เครื่องเชื่อม สามารถป้องกันการแทรกแซงไฟฟ้าแม่เหล็กภายนอกได้อย่างมีประสิทธิภาพและรับประกันการส่งสัญญาณราดาร์ปกติ.
ประเภทสินค้า:
| เครื่องปรับรังสี |
| รวมเคเบิล RF |
| เครื่องเชื่อม RF MCX/MMCX |
| เครื่องเชื่อม J30J Series |
| เครื่องย่อยหมุนไมโครเวฟ |
| เครื่องเชื่อม RF SMP/SSMP |
| สายเชื่อม RF SMA/SSMA |
| ปริมณฑลประปาจากกระจกไปยังโลหะ |
| คลื่นนําไปยังตัวปรับอากาศแบบโคอาเซียล |
| เครื่องเชื่อม RF TNC |
| เครื่องเชื่อม RF ประเภท N |
| เครื่องเชื่อม RF BNC เครื่องเชื่อมคลื่นมิลลิเมตร ((2.4mm, 2.92mm) |
การบรรจุและการจัดส่ง:
* กล่องส่งออกมาตรฐาน
* ตามความต้องการของลูกค้า
หมายเหตุ:
เรามีมากกว่า 10,000 ชนิดของN ประเภท เครื่องเชื่อม, หากเชื่อมที่คุณกําลังใช้ไม่ได้พบ, กรุณาติดต่อเรามันคือ.
