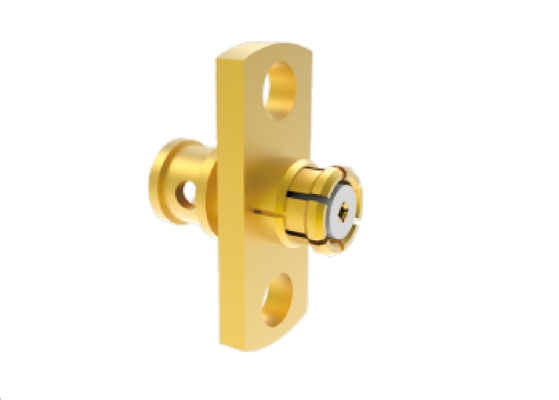

50Ω 18GHz SMP แจ็ค 2 รูหน้าแปลนตัวเชื่อมต่อ RF การบินและอวกาศผสมพันธุ์สำหรับสายเคเบิล CXN3506
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| ชื่อสินค้า: | ตัวเชื่อมต่อ RF การบินและอวกาศ SMP | แบบอย่าง: | SMP-KF506-25 |
|---|---|---|---|
| ช่วงความถี่: | 0.3MHz-18GHz | ความต้านทาน: | 50Ω |
| สวพ: | 500V | ความต้านทานของฉนวน: | ≥5000MΩ |
| ตัวนำศูนย์: | ≤6mΩ; โลหะผสมทองแดง, ชุบทอง | ตัวนำด้านนอก: | ≤3mΩ; โลหะผสมทองแดง, ชุบทอง |
| ฉนวน: | ไฟเบอร์ | สายผสมพันธุ์: | CNX3506 |
| VSWR: | ≤1.3 | การสูญเสียการแทรก: | ≤0.4dB |
| อุณหภูมิ: | -55 ℃ ~ 125 ℃ | ความทนทาน: | 500 รอบ |
| เน้น: | เครื่องเชื่อม RF SMP 50Ω 18GHz เครื่องเชื่อมเครื่องบิน 2 หลุม,2 hole flange aerospace connector,SMP jack for CXN3506 cable |
||
คอนเนคเตอร์ RF แบบหน้าแปลน 2 รู SMP 50 โอห์ม 18GHz สำหรับสายเคเบิล CXN3506
ในฐานะส่วนประกอบการเชื่อมต่อ RF แบบโคแอกเชียลแบบมินิเอเจอร์ระดับพรีเมียม ซีรีส์ SMP โดดเด่นด้วยการออกแบบที่กะทัดรัดและช่วงความถี่กว้างถึง 40GHz แตกต่างจากคอนเนคเตอร์ RF แบบเกลียวทั่วไป คอนเนคเตอร์ SMP ใช้โครงสร้างการเชื่อมต่อแบบกดเข้าที่ง่ายดาย พร้อมตัวล็อคสามแบบที่แตกต่างกันเพื่อตอบสนองความต้องการในการยึดที่หลากหลาย การออกแบบที่รองรับการเคลื่อนที่ภายในช่วยให้การเชื่อมต่อแบบตาบอดทำได้สะดวก ชดเชยความคลาดเคลื่อนในการประกอบในหลายทิศทางได้อย่างมีประสิทธิภาพ ด้วยความสามารถในการปรับตัวที่ยอดเยี่ยมสำหรับการจัดวางโมดูลที่หนาแน่น คอนเนคเตอร์ความถี่สูงเหล่านี้รับประกันการส่งสัญญาณไมโครเวฟที่มีการสูญเสียต่ำ ถูกนำไปใช้อย่างแพร่หลายในการสื่อสารบนยานพาหนะ เรดาร์บนเรือ และอุปกรณ์สื่อสารการบินและอวกาศบนดาวเทียมสำหรับการเชื่อมต่อที่เสถียรในสภาพแวดล้อมที่รุนแรง
คุณสมบัติการออกแบบ SMP ของคอนเนคเตอร์ RF การบินและอวกาศ
- การออกแบบที่กะทัดรัด
- การทำงานย่านความถี่สูงสุด 40GHz
- โครงสร้างที่ทนทานเพื่อความน่าเชื่อถือ
- มีให้เลือกหลายรูปแบบ: ตรง, มุมฉาก, บัลค์เฮด, PCB และแบบหน้าแปลน
- VSWR และการสูญเสียการแทรกต่ำ
อินเทอร์เฟซของคอนเนคเตอร์ RF การบินและอวกาศ SMP
คอนเนคเตอร์ RF แบบหน้าแปลน 2 รู SMP 50 โอห์ม 18GHz สำหรับสายเคเบิล CXN3506, MF108A
หมายเลขรุ่น: SMP-KF506-25 (เส้นผ่านศูนย์กลางสายเคเบิล 2.3 มม.)
คอนเนคเตอร์ RF การบินและอวกาศ SMP แบบตรงตัวเมีย 50 โอห์ม 18GHz สำหรับสายเคเบิล CXN3506, MF108A
หมายเลขรุ่น: SMP-K506-45 (เส้นผ่านศูนย์กลางสายเคเบิล 2.3 มม.)
หมายเหตุ: โปรดตรวจสอบแคตตาล็อกของเราสำหรับรุ่นที่คล้ายกันเพิ่มเติมตามการใช้งานของคุณ
การใช้งาน
Xi'an Elite Electronics เชี่ยวชาญด้านโซลูชันการเชื่อมต่อระบบสำหรับอุตสาหกรรมที่ต้องการสูง รวมถึง:
- ระบบการบินและอวกาศ
- อุปกรณ์นำทางและเรดาร์
- ระบบสื่อสาร
- เครื่องมือวัด
- การใช้งานอิเล็กทรอนิกส์
การบรรจุและจัดส่ง
คอนเนคเตอร์ RF การบินและอวกาศ SMP .086 แต่ละชิ้นได้รับการบรรจุอย่างระมัดระวังเพื่อให้แน่ใจว่าได้รับการปกป้องระหว่างการขนส่ง:
เราใช้บริการจัดส่งที่เชื่อถือได้สำหรับการจัดส่งที่รวดเร็ว โดยให้ข้อมูลการติดตามแก่ลูกค้าเมื่อจัดส่ง
