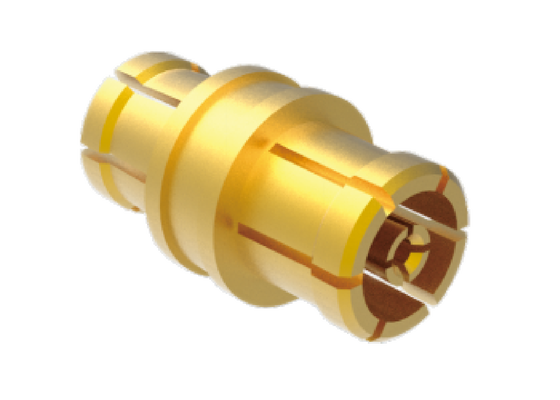

50Ω 40GHz SMPM แจ็คต่อแจ็คอะแดปเตอร์ ตัวเชื่อมต่อ RF การบินและอวกาศที่มีการสูญเสียการแทรกต่ำ
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| ชื่อสินค้า: | ตัวเชื่อมต่อ RF การบินและอวกาศหญิง SMPM หญิง | แบบอย่าง: | SSMP-KK31 |
|---|---|---|---|
| ช่วงความถี่: | 0.3MHz-40GHz | ความต้านทาน: | 50Ω |
| สวพ: | 500V | ความต้านทานของฉนวน: | ≥5000MΩ |
| ตัวนำศูนย์: | ≤8mΩ; โลหะผสมทองแดง, ชุบทอง | ตัวนำด้านนอก: | ≤3.5mΩ; โลหะผสมทองแดง, ชุบทอง |
| ฉนวน: | PTFE3, PTFE | VSWR: | ≤1.3 |
| การสูญเสียการแทรก: | ≤0.3dB | อุณหภูมิ: | -55 ℃ ~ 125 ℃ |
| ความทนทาน: | 500 รอบ | ||
| เน้น: | เครื่องเชื่อม RF SMPM 40GHz เครื่องปรับรังสี RF 50Ω ระบบอากาศ,50Ω aerospace RF adapter,low insertion loss SMPM jack |
||
อะแดปเตอร์ SMPM Jack to Jack 50Ω 18GHz สำหรับขั้วต่อ RF อวกาศ พร้อมการสูญเสียการแทรกต่ำ
คอนเนคเตอร์ซีรีส์ SMPM เป็นคอนเนคเตอร์โคแอกเชียล RF แบบเสียบขนาดเล็กพิเศษ มีขนาดกะทัดรัด (เล็กกว่าซีรีส์ SMP) น้ำหนักเบา และแบนด์วิดท์ความถี่ในการทำงานกว้าง โดยมีความถี่ในการทำงานสูงสุดถึง 50 GHzคอนเนคเตอร์ตัวผู้มีให้เลือกสองประเภทอินเทอร์เฟซ: แบบเต็มและแบบเรียบ การเชื่อมต่อแบบ blind-mate ช่วยให้โครงสร้างการจับคู่สามารถเคลื่อนที่ตามแนวแกนและแนวรัศมีได้เหมาะสำหรับการส่งสัญญาณ RF และไมโครเวฟ รวมถึงการใช้งานแบบติดตั้งหนาแน่นเป็นโมดูล และใช้กันอย่างแพร่หลายในสาขาที่ติดตั้งบนยานพาหนะ บนเรือ และบนดาวเทียม
คุณสมบัติการออกแบบ SMPM ของขั้วต่อ RF อวกาศ
- การออกแบบที่กะทัดรัด
- การทำงานแบนด์ความถี่สูงถึง 40GHz
- โครงสร้างที่ทนทานเพื่อความน่าเชื่อถือ
- มีให้เลือกหลายรูปแบบ: ตรง, มุมฉาก, bulkhead, PCB และตัวเลือกการติดตั้งหน้าแปลน
- VSWR และการสูญเสียการแทรกต่ำ
อินเทอร์เฟซของขั้วต่อ RF อวกาศ SMPM
อะแดปเตอร์ SMPM Jack to Jack 50Ω 40GHz สำหรับขั้วต่อ RF อวกาศ พร้อมการสูญเสียการแทรกต่ำ
หมายเลขรุ่น: SMPM-KK31, ความยาวอะแดปเตอร์ SMPM = 5
อะแดปเตอร์ SMPM Jack to Jack สำหรับขั้วต่อ RF อวกาศ ความยาวอื่น ๆ:
| หมายเลขรุ่น | ความยาวอะแดปเตอร์ SMP Jack to Jack | OD ของ SMPM |
| SSMP-KK31 | 5 มม. | 2.75 มม. |
| SSMP-KK41 | 4 มม. | 2.6 มม. |
| SSMP-KK170 | 4.55 มม. | 2.75 มม. |
| SSMP-KK171 | 3.8 มม. | 2.6 มม. |
| SSMP-KK204 | 6 มม. | 2.79 มม. |
| SSMP-KK216 | 6.9 มม. | 3.5 มม. |
| SSMP-KK326 | 11.7 มม. | 2.5 มม. |
หมายเหตุ: โปรดติดต่อฝ่ายขายเพื่อขอเอกสารข้อมูลโดยละเอียด
หมายเหตุ: โปรดตรวจสอบแคตตาล็อกของเราสำหรับรุ่นที่คล้ายกันเพิ่มเติมตามการใช้งานของคุณ
การใช้งาน
Xi'an Elite Electronics เชี่ยวชาญด้านโซลูชันการเชื่อมต่อระบบสำหรับอุตสาหกรรมที่ต้องการ รวมถึง:
- ระบบอากาศยานและอวกาศ
- อุปกรณ์นำทางและเรดาร์
- ระบบสื่อสาร
- เครื่องมือวัด
- การใช้งานอิเล็กทรอนิกส์
การบรรจุและจัดส่ง
อะแดปเตอร์ SMPM สำหรับขั้วต่อ RF อวกาศแต่ละชิ้นได้รับการบรรจุอย่างระมัดระวังเพื่อให้แน่ใจว่าได้รับการปกป้องระหว่างการขนส่ง:
เราใช้บริการจัดส่งที่เชื่อถือได้สำหรับการจัดส่งที่รวดเร็ว โดยให้ข้อมูลการติดตามแก่ลูกค้าเมื่อจัดส่ง
