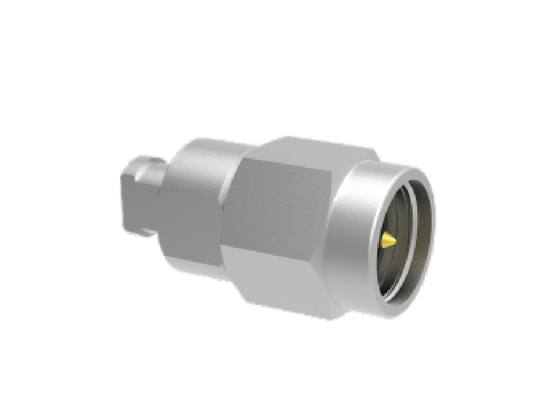

50Ω SMA Plug Aerospace RF Connectors สูงถึง 18GHz Mating สำหรับสายเคเบิล CXN3506 MF108A
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| ชื่อสินค้า: | ตัวเชื่อมต่อ RF การบินและอวกาศ SMA | แบบอย่าง: | SMA-J506AG |
|---|---|---|---|
| ช่วงความถี่: | 0.3MHz-18GHz | ความต้านทาน: | 50Ω |
| สวพ: | 1,000V | ความต้านทานของฉนวน: | ≥5000MΩ |
| ตัวนำศูนย์: | ≤3mΩ; โลหะผสมทองแดง, ชุบทอง | ตัวนำด้านนอก: | ≤2mΩ; โลหะผสมทองแดง, ชุบทอง |
| สายผสมพันธุ์: | สายเคเบิล CXN3506 | ฉนวน: | ไฟเบอร์ |
| ตัวอย่าง: | ในสต็อก | VSWR: | ≤1.3 |
| การสูญเสียการแทรก: | ≤0.3dB | อุณหภูมิ: | -55 ℃ ~ 125 ℃ |
| ความทนทาน: | 500 รอบ | ||
| เน้น: | ขั้วต่อ RF SMA 50Ω,ขั้วต่อ RF การบินและอวกาศสูงถึง 18GHz,ปลั๊ก SMA สำหรับการผสมพันธุ์สายเคเบิล |
||
50Ω SMA Plug Aerospace RF Connectors ถึง 18GHz การจับคู่สําหรับเคเบิล CXN3506, MF108A (เคเบิล OD2.3)
SMA Aerospace RF Connectors เป็นเครื่องเชื่อม coaxial ความถี่สูงที่คอมแพคต มีความถี่ในการทํางานถึง 18 GHz มีขนาดเล็ก ความถี่ความถี่ที่กว้างผลงานทางกลและไฟฟ้าที่ดี, และเชื่อมต่อที่น่าเชื่อถือ. มันเป็นหนึ่งในเชื่อมต่อ RF coaxial ที่ใช้กันมากที่สุด, และถูกนําไปใช้ในด้านการบิน, ท้องอากาศ, ทะเลและสาขาอื่น ๆ อย่างกว้างใหญ่.
สายเชื่อม RF สายบิน SMAลักษณะการออกแบบ
- การออกแบบที่คอมแพค
- การทํางานในช่วงความถี่สูงสุด 18GHz
- การสร้างที่แข็งแกร่งเพื่อความน่าเชื่อถือ สกรู 1/4-36UNS-2A
- มีให้เลือกในหลายรูปแบบ: สายตรง, มุมขวา, แผ่นฝา, PCB และตัวเลือกการติดตั้ง flange
- VSWR และการสูญเสียการใส่ที่ต่ํา
อินเตอร์เฟซของสายเชื่อม RF สายบิน SMA
สายเชื่อม RF สายบิน SMAสายจับคู่ CXN3506, MF108A, OD2.3mm:
เรายังมีเครื่องเชื่อมที่จับคู่สําหรับสายไฟฟ้าที่แตกต่างกัน ด้วยสายไฟฟ้า OD 2.2mm, 3.65mm, 4mm....
หมายเหตุ: กรุณาตรวจสอบคัดลอกของเรา สําหรับรุ่นที่คล้ายกันมากขึ้นตามการสมัครของคุณ
การใช้งาน
ซีอาน เอลิท อิเล็กทรอนิกส์ มีความเชี่ยวชาญในเรื่องของการแก้ไขการเชื่อมโยงแบบเป็นระบบ สําหรับอุตสาหกรรมที่ต้องการมาก เช่น
- ระบบอากาศและการบิน
- อุปกรณ์จราจรและราดาร์
- ระบบสื่อสาร
- เครื่องวัด
- การใช้งานด้านอิเล็กทรอนิกส์
การบรรจุและการขนส่ง
สายเชื่อม RF ระบบอากาศ SMA ทุกสายถูกบรรจุไว้อย่างรอบคอบ เพื่อให้คุ้มกันระหว่างการขนส่ง
เราใช้บริการส่งสินค้าที่น่าเชื่อถือ เพื่อการจัดส่งอย่างรวดเร็ว ให้ลูกค้าได้ข้อมูลการติดตามเมื่อส่งสินค้า
สําหรับข้อมูลเพิ่มเติมเกี่ยวกับรุ่นสินค้าที่คล้ายกัน โปรดเช็คคัดลอกของเรา หรือติดต่อทีมงานขายของเราที่:
