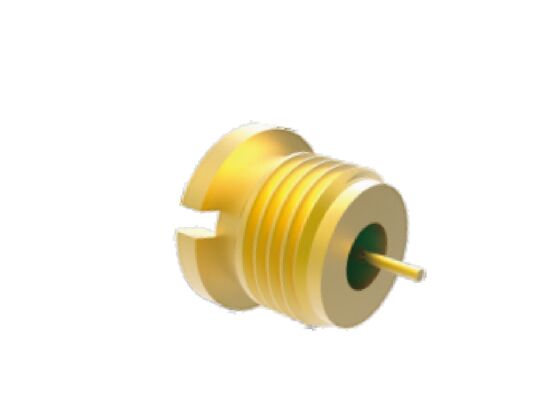

50Ω 40GHz การปิดแบบแฮร์เมติก SMP ชาย Plug Bulkhead Connector เครื่องเชื่อม RF ท้องอากาศที่มีการสูญเสียการใส่ต่ํา
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| ชื่อสินค้า: | ตัวเชื่อมต่อ RF การบินและอวกาศกั้นกั้น SMP | แบบอย่าง: | SMP(M)-JYD14G |
|---|---|---|---|
| ช่วงความถี่: | 0.3MHz-40GHz | ความต้านทาน: | 50Ω |
| สวพ: | 500V | ความต้านทานของฉนวน: | ≥5000MΩ |
| ตัวนำศูนย์: | ≤6mΩ; โลหะผสม Kovar ชุบทอง | ตัวนำด้านนอก: | ≤3mΩ; โลหะผสม Kovar ชุบทอง |
| อัตราการรั่วไหล: | <1.01325 x 10-3 Pa · cm3/s | ฉนวน: | กระจก |
| VSWR: | ≤1.35 | การสูญเสียการแทรก: | ≤0.4dB |
| อุณหภูมิ: | -55 ℃ ~ 125 ℃ | ความทนทาน: | 500 รอบ |
| เน้น: | 50Ω 40GHz SMP เครื่องเชื่อมลูกปุ่มตัวผู้ เครื่องเชื่อม RF ท้องอากาศที่ปิดปิด,hermetic sealed aerospace RF connector,low insertion loss bulkhead connector |
||
ขั้วต่อ SMP ตัวผู้แบบ Bulkhead 50Ω 40GHz สำหรับการบินและอวกาศ RF พร้อมการสูญเสียการแทรกต่ำ
ซีรีส์ SMP เป็นขั้วต่อ RF โคแอกเชียลแบบกดเข้าขนาดเล็ก มีขนาดกะทัดรัด น้ำหนักเบา และแบนด์วิดท์ความถี่ในการทำงานกว้าง โดยมีความถี่ในการทำงานสูงสุดถึง 40 GHzปลั๊ก SMP มีอินเทอร์เฟซสามประเภท: แบบเต็ม, แบบจำกัด และแบบเรียบรองรับการเชื่อมต่อแบบ Blind-mate และช่วยให้การเชื่อมต่อสามารถลอยตัวได้ทั้งแนวแกนและแนวรัศมี ในฐานะที่เป็นหนึ่งในขั้วต่อ RF โคแอกเชียลที่ใช้กันอย่างแพร่หลายที่สุด เหมาะสำหรับการส่งสัญญาณ RF และไมโครเวฟ รวมถึงสถานการณ์การติดตั้งแบบหนาแน่นเป็นโมดูล มีการใช้งานอย่างกว้างขวางในยานพาหนะ, เรือ และดาวเทียมการใช้งานคุณสมบัติการออกแบบ SMP ของขั้วต่อ RF สำหรับการบินและอวกาศ
การออกแบบที่กะทัดรัด
- การทำงานย่านความถี่สูงสุด 40GHz
- โครงสร้างที่ทนทานเพื่อความน่าเชื่อถือ, สกรู Bulkhead M5x0.5-6g
- มีให้เลือกหลายรูปแบบ: ตรง, มุมฉาก, bulkhead, PCB และหน้าแปลน
- VSWR และการสูญเสียการแทรกต่ำ
- อินเทอร์เฟซของขั้วต่อ RF สำหรับการบินและอวกาศ SMP
ขั้วต่อ SMP ตัวผู้แบบ Bulkhead แบบปิดผนึกสุญญากาศ รุ่น: SMP(M)-JYD14G
ประเภทใกล้เคียง: ขั้วต่อ SMP ตัวผู้แบบ Bulkhead แบบปิดผนึกสุญญากาศ SMP(M)-JYD150
หมายเหตุ: โปรดตรวจสอบแคตตาล็อกของเราสำหรับรุ่นที่คล้ายกันเพิ่มเติมตามการใช้งานของคุณ
การใช้งาน
Xi'an Elite Electronics เชี่ยวชาญด้านโซลูชันการเชื่อมต่อระบบสำหรับอุตสาหกรรมที่ต้องการสูง รวมถึง:
ระบบการบินและอวกาศ
- อุปกรณ์นำทางและเรดาร์
- ระบบสื่อสาร
- เครื่องมือวัด
- การใช้งานอิเล็กทรอนิกส์
- การบรรจุและจัดส่ง
ขั้วต่อ SMP แต่ละตัวสำหรับขั้วต่อ RF การบินและอวกาศได้รับการบรรจุอย่างระมัดระวังเพื่อให้แน่ใจว่าได้รับการปกป้องระหว่างการขนส่ง:
เราใช้บริการจัดส่งที่เชื่อถือได้สำหรับการจัดส่งที่รวดเร็ว โดยให้ข้อมูลการติดตามแก่ลูกค้าเมื่อจัดส่ง
สำหรับข้อมูลรุ่นผลิตภัณฑ์ที่คล้ายกันเพิ่มเติม โปรดตรวจสอบแคตตาล็อกของเราหรือติดต่อทีมขายของเราที่:
