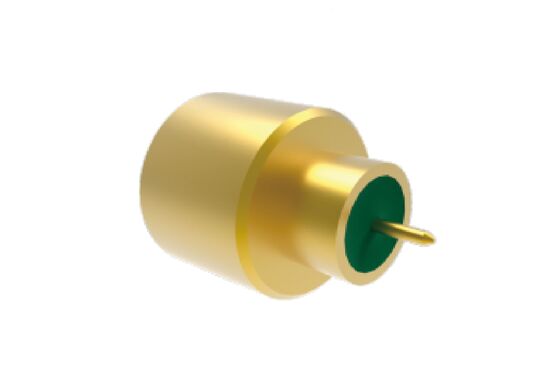

ขั้วต่อปลั๊กตัวผู้ SMP ที่ปิดผนึกอย่างแน่นหนา50Ω 40GHz สำหรับตัวเชื่อมต่อ RF การบินและอวกาศบัดกรี PCB ที่มี IL ต่ำ
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| ชื่อสินค้า: | ตัวเชื่อมต่อ RF การบินและอวกาศกั้นกั้น SMP | แบบอย่าง: | เอสเอ็มพี(เอ็ม)-JHD432-S |
|---|---|---|---|
| ช่วงความถี่: | 0.3MHz-40GHz | ความต้านทาน: | 50Ω |
| สวพ: | 500V | ความต้านทานของฉนวน: | ≥5000MΩ |
| ตัวนำศูนย์: | ≤6mΩ; โลหะผสม Kovar ชุบทอง | ตัวนำด้านนอก: | ≤3mΩ; โลหะผสม Kovar ชุบทอง |
| อัตราการรั่วไหล: | <1.01325 x 10-3 Pa · cm3/s | ฉนวน: | กระจก |
| VSWR: | ≤1.35 | การสูญเสียการแทรก: | ≤0.4dB |
| อุณหภูมิ: | -55 ℃ ~ 125 ℃ | ความทนทาน: | 500 รอบ |
| เน้น: | เครื่องเชื่อมสติ๊กเพศชาย 50Ω SMP,เครื่องเชื่อม RF ที่ปิดปิด 40GHz,เครื่องเชื่อมผสมผสาน PCB ที่เสียการใส่ต่ํา |
||
50Ω 40GHz เครื่องเชื่อมสับเพล็กเพศชาย SMP ที่ปิดปิดได้ด้วยเครื่องเชื่อม RF ระบบบินและอวกาศที่มี IL ต่ํา
ซีรี่ย์ SMP เป็นเครื่องเชื่อม RF ระบบอากาศขนาดเล็ก มีขนาดคอมแพคต์ น้ําหนักเบา และความถี่ความถี่ในการทํางานที่กว้าง โดยความถี่ในการทํางานสูงสุดถึง 40 GHzสปัค SMP มี 3 ประเภทของอินเตอร์เฟซ: การปลดเต็ม, การปลดจํากัดและการปลดเรียบมันสนับสนุนการเชื่อมต่อกันแบบตาบอดและทําให้การลอยของโครงสร้างการเชื่อมโยงได้ทั้งแกนและแกนมันเหมาะสําหรับการส่งสัญญาณ RF และไมโครเวฟ รวมถึงกรณีการติดตั้งแบบแบบจําลองมันถูกนําไปใช้อย่างกว้างขวางในยานพาหนะ, เรือ และถ่ายทอดผ่านดาวเทียมการใช้งาน.
ลักษณะการออกแบบ SMP ของเครื่องเชื่อม RF ท้องอากาศ
- การออกแบบที่คอมแพค
- การทํางานในช่วงความถี่สูงสุดถึง 40GHz
- การสร้างที่แข็งแกร่งเพื่อความน่าเชื่อถือ, สกรู Bulkhead M5x0.5-6g
- มีให้เลือกในหลายรูปแบบ: สายตรง, มุมขวา, แผ่นฝา, PCB และตัวเลือกการติดตั้ง flange
- VSWR และการสูญเสียการใส่ที่ต่ํา
อินเตอร์เฟซของ SMP Aerospace RF Connectors
เครื่องเชื่อมเพศชาย SMP ที่ปิดปิดได้ด้วยเครื่องเชื่อมเพศชายสําหรับเครื่องเชื่อม PCB เลขรุ่น: SMP ((M) -JHD432-S (ชนิดแบบเรียบ)
ประเภทที่คล้ายกัน: เครื่องเชื่อมเพศชาย SMP ที่ปิดปิดแบบแฮร์เมคติกสําหรับเครื่องเชื่อม PCB SMP ((M) -JHD169-F (ประเภทการปิดเต็ม)
หมายเหตุ: กรุณาตรวจสอบคัดลอกของเรา สําหรับรุ่นที่คล้ายกันมากขึ้นตามการสมัครของคุณ
การใช้งาน
ซีอาน เอลิต อิเล็กทรอนิกส์ มีความเชี่ยวชาญในเรื่องของการแก้ไขการเชื่อมต่อแบบเป็นระบบ สําหรับอุตสาหกรรมที่ต้องการมาก เช่น
- ระบบอากาศและการบิน
- อุปกรณ์จราจรและราดาร์
- ระบบสื่อสาร
- เครื่องวัด
- การใช้งานด้านอิเล็กทรอนิกส์
การบรรจุและการขนส่ง
ทุกเครื่องเชื่อม SMP เครื่องเชื่อม RF ระบบอากาศถูกบรรจุไว้อย่างรอบคอบ เพื่อให้คุ้มกันระหว่างการขนส่ง
เราใช้บริการส่งสินค้าที่น่าเชื่อถือ เพื่อการจัดส่งอย่างรวดเร็ว ให้ลูกค้าได้ข้อมูลการติดตามเมื่อส่งสินค้า
สําหรับข้อมูลเพิ่มเติมเกี่ยวกับรุ่นสินค้าที่คล้ายกัน โปรดเช็คคัดลอกของเรา หรือติดต่อทีมงานขายของเราที่:
