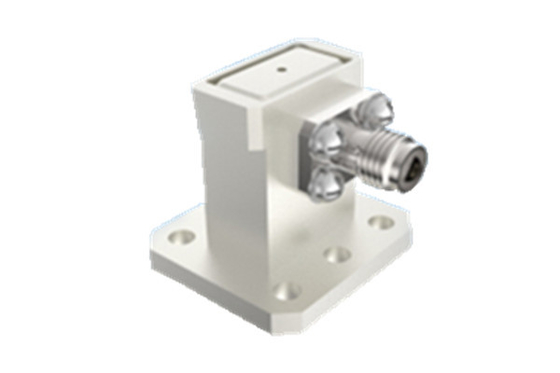

15GHz-22GHz K2.92mm มุมขวาไปยัง WR51 แอดป์เตอร์โคเอชเชียลนําคลื่นสําหรับเครื่องบินอวกาศ

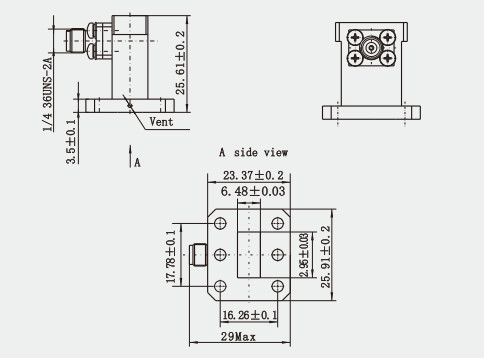

ภาพลวดลาย:(mm)

ลักษณะ:

^{1. การแปลงพลังงานประสิทธิภาพสูง:การออกแบบของตัวปรับแบบโคอาเซียลแบบนําคลื่นได้พัฒนาขึ้นจากความแตกต่างของลักษณะการแพร่ระบายคลื่นแม่เหล็กไฟฟ้าในสื่อการส่งต่าง ๆและทําความสําเร็จการแปลงพลังงานที่มีประสิทธิภาพสูง ระหว่างสายนําคลื่นและสายโคอาเซียล ผ่านการออกแบบโครงสร้างที่เหมาะสมและการเลือกปารามิเตอร์.}

^{2ความกว้างของแบนด์บริด:แอดป์เตอร์โคเอ็กซี่แบบนําคลื่นมีความกว้างของแดน ซึ่งสามารถครอบคลุมช่วงความถี่จาก DC ไปยังแดนคลื่นมิลลิเมตร และสูงกว่านั้น}

^{3. การสูญเสียการใส่ที่ต่ํา:เครื่องปรับตัวโคอาเซียลแบบนําคลื่นมีการสูญเสียการใส่ที่ต่ําในระหว่างกระบวนการแปลง ซึ่งหมายความว่าสัญญาณจะสูญเสียพลังงานน้อยลงในระหว่างกระบวนการแปลง ช่วยในการรักษาความสมบูรณ์และความแข็งแรงของสัญญาณ}

^{4VSWRต่ําVSWR คือการวัดระดับการสอดคล้องของสายส่ง อัดแปลง coaxial waveguide มี VSWR ที่ต่ํา ซึ่งแสดงผลการสอดคล้องที่ดีและลดการสะท้อนสัญญาณและการบิดเบือน.}

^{5โครงสร้างต่าง ๆตัวปรับตัวโคอาเซียลแบบนําคลื่นมีโครงสร้างต่างๆ เช่น ตัวปรับตัวโคอาเซียลแบบนําคลื่น 90 องศาแบบตรงข้าม และตัวปรับตัวโคอาเซียลแบบนําคลื่น 180 องศาแบบจบที่สามารถเลือกได้ตามความต้องการการใช้งานที่แตกต่างกัน.}

การใช้งาน:

^{1. อุปกรณ์และระบบไมโครเวฟ: ในอุปกรณ์ไมโครเวฟ, เครื่องแปลงโคอาเซียลนําคลื่นถูกใช้ในการเชื่อมต่อสายการส่งต่าง ๆ, เช่นสายโคอาเซียลและท่อนําคลื่น, สําหรับการส่งสัญญาณที่มีประสิทธิภาพมันถูกใช้อย่างแพร่หลายในระบบไมโครเวฟต่างๆ, เช่น แอนเทนเนส, เครื่องส่ง, เครื่องรับ และอุปกรณ์ปลายตัวพกพา}

^{2. ระบบราดาร์:ในระบบเรดาร์ เครื่องปรับระดับโคอาชียัลแบบนําคลื่น เป็นอุปกรณ์แปลงแบบปนเปื้อนที่จําเป็นที่ใช้ในการเชื่อมส่วนต่างๆ ของเรดาร์ เพื่อให้การส่งสัญญาณมั่นคง}

^{3การสื่อสารผ่านดาวเทียม:เครื่องปรับรังสีแบบนํารังสีใช้ได้ในด้านการสื่อสารทางดาวเทียมด้วยโดยเฉพาะอย่างยิ่งเมื่อจําเป็นต้องเชื่อมต่อสายโคเอชเชียลของสถานีพื้นดินกับระบบนําคลื่นบนดาวเทียม.}

อ้างอิงข้ามของมาตรฐานการนําคลื่น
