WR51 15-22GHz อะแดปเตอร์ Waveguide แบบ End Launch K2.92mm เป็น Coaxial สำหรับการบินและอวกาศ

ภาพใหญ่ : WR51 15-22GHz อะแดปเตอร์ Waveguide แบบ End Launch K2.92mm เป็น Coaxial สำหรับการบินและอวกาศ ราคาถูกที่สุด

รายละเอียดสินค้า:

สถานที่กำเนิด:	จีน
ชื่อแบรนด์:	ELT (Elite)
ได้รับการรับรอง:	ISO-9001-2015
หมายเลขรุ่น:	ZH-H1G-3

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ:	100 ชิ้น
ราคา:	negotiable
รายละเอียดการบรรจุ:	กล่องส่งออกมาตรฐาน
เวลาการส่งมอบ:	ภายใน 5-7 วันทำการ (สำหรับหุ้น)
เงื่อนไขการชำระเงิน:	T/T, Western Union, L/C
สามารถในการผลิต:	1,000,000 ชิ้นต่อเดือน

ติดต่อ

รายละเอียดสินค้า

ชื่อสินค้า:	2.92 อะแดปเตอร์ท่อนำคลื่นโคแอกเซียล RF	พลังคลื่นต่อเนื่อง:	2W
ความถี่:	(187.5/a)GHz~(285.7/a)GHz	ความต้านทานของฉนวน:	≥5000MΩ
แอปพลิเคชัน:	การสื่อสาร	วัสดุ:	สีเหลือง
อุณหภูมิช่วงอุณหภูมิการจัดเก็บที่กำหนด:	-55°ซ~+100°ซ	ระยะอุณหภูมิการทํางาน:	-65°ซ~+125°ซ
เน้น:	2.92 ประเภทอุปกรณ์ปรับแนวคลื่น , เครื่องปรับแนวคลื่นที่มีประสิทธิภาพสูง , BJ180 เครื่องปรับแนวคลื่น

อะแดปเตอร์ Waveguide To Coaxial แบบ End Launch WR51 15-22GHz K2.92mm สำหรับการบินและอวกาศ

^{อะแดปเตอร์ Waveguide To Coaxial สำหรับยานอวกาศที่ผลิตโดย Elite Electronic แบ่งออกเป็นสองรูปแบบโครงสร้าง ได้แก่ แบบ End Launch และแบบมุมฉาก โดยมีช่วงความถี่ตั้งแต่ 5.3GHz ถึง 110GHz}

^{พอร์ต Waveguide สี่เหลี่ยมผืนผ้าที่ปลาย Waveguide คือ WR137(BJ70), WR112(BJ84), WR90(BJ100), WR75(BJ120), WR62(BJ140), WR51(BJ180), WR42(BJ220), WR34(BJ260), WR28(BJ320), WR22(BJ400), WR18(BJ500), WR14(BJ620), WR12(BJ740), WR10(BJ900)}

^{อินเทอร์เฟซปลายด้าน Coaxial พร้อม SMA series, 2.92 series, 2.4 series, 1.85 series เป็นต้น ผลิตภัณฑ์พอร์ต Waveguide แต่ละชนิดครอบคลุมแบนด์วิดท์ Waveguide เต็มรูปแบบ และผลิตภัณฑ์มีโครงสร้างที่เชื่อถือได้ ขนาดภายนอกเล็ก ประสิทธิภาพทางไฟฟ้าและความสอดคล้องกันที่ยอดเยี่ยม และน้ำหนักเบา (≤20g) เป็นต้น ซึ่งมีการใช้งานอย่างแพร่หลายในยานอวกาศประเภทต่างๆ}

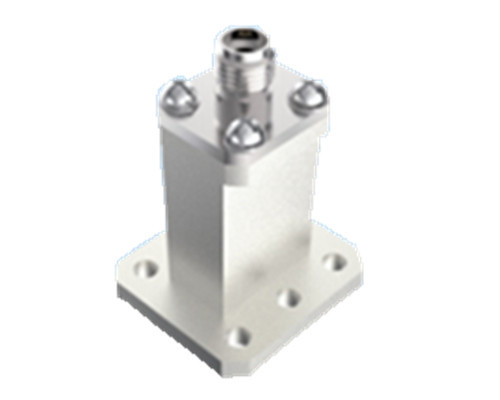

WR51 15-22GHz อะแดปเตอร์ Waveguide แบบ End Launch K2.92mm เป็น Coaxial สำหรับการบินและอวกาศ 0

ข้อมูลจำเพาะ:

หมายเหตุ: ข้อมูลเฉพาะของรุ่นอิงตามข้อมูลในแผ่นข้อมูลจำเพาะของผลิตภัณฑ์

พารามิเตอร์หลัก
กำลังคลื่นต่อเนื่อง		2W
ช่วงความถี่		(187.5/a)GHz~(285.7/a)GHz, a คือขนาดด้านยาวของพอร์ต Waveguide
ช่วงอุณหภูมิในการทำงาน		-65°C~+125°C
ความต้านทานฉนวน		≥5000MΩ
อื่นๆ
ความหนาของการชุบ		ความหนาของชั้นเคลือบทองบนหน้าสัมผัสตรงกลาง ≥1.27μm
รูพรุนของการชุบ	กรดไนตริกเจือจาง	ในภาชนะโปร่งใสที่มีความถ่วงจำเพาะ 1.316 (อุณหภูมิ 25°C±3°C), 30 วินาที
	กรดไนตริกเข้มข้น	ความเข้มข้น 68% บริสุทธิ์เชิงวิเคราะห์ในภาชนะที่ 25°C±3°C, 20 นาที
ช่วงอุณหภูมิในการจัดเก็บที่กำหนด		-55°C~+100°C

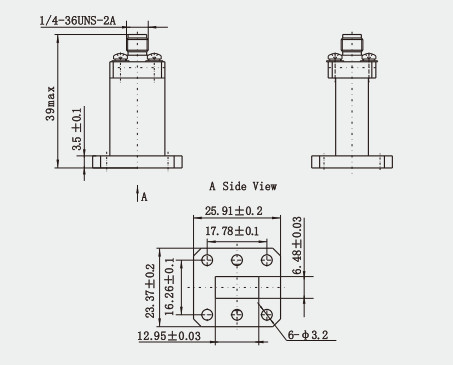

ภาพร่างโครงร่าง:(มม.)

WR51 15-22GHz อะแดปเตอร์ Waveguide แบบ End Launch K2.92mm เป็น Coaxial สำหรับการบินและอวกาศ 1

คุณสมบัติ:

^{ความเข้ากันได้สูง:ตัวแปลง Waveguide coaxial เข้ากันได้กับสาย RF หลายประเภท รวมถึงสายกึ่งแข็งและสายอ่อน ซึ่งทำให้สามารถใช้งานได้หลากหลายในการใช้งานจริง}
^{การใช้งานที่หลากหลาย:ตัวแปลง Waveguide coaxial ถูกนำมาใช้กันอย่างแพร่หลายในระบบเสาอากาศ ระบบสื่อสารไมโครเวฟ ระบบเรดาร์ อุปกรณ์ทดสอบ และสาขาอื่นๆ เพื่อให้ตระหนักถึงการแปลงพลังงานระหว่างสื่อส่งสัญญาณที่แตกต่างกัน}
^{การแปลงพลังงานที่มีประสิทธิภาพสูง:การออกแบบตัวแปลง Waveguide coaxial ขึ้นอยู่กับความแตกต่างของลักษณะการแพร่กระจายคลื่นแม่เหล็กไฟฟ้าในสื่อส่งสัญญาณที่แตกต่างกัน และตระหนักถึงการแปลงพลังงานที่มีประสิทธิภาพสูงระหว่าง Waveguide และสาย coaxial ผ่านการออกแบบโครงสร้างและการเลือกพารามิเตอร์ที่เหมาะสม}

^{การประยุกต์ใช้:}

^{1. การสื่อสารผ่านดาวเทียม:อะแดปเตอร์ Waveguide coaxial ยังสามารถใช้ได้ในด้านการสื่อสารผ่านดาวเทียม โดยเฉพาะอย่างยิ่งเมื่อจำเป็นต้องเชื่อมต่อสาย coaxial ของสถานีภาคพื้นดินกับระบบ Waveguide บนดาวเทียม}
^{2. การสื่อสารไร้สายและไมโครเวฟอุตสาหกรรม:ในการสื่อสารไร้สายและการใช้งานไมโครเวฟอุตสาหกรรม อะแดปเตอร์ Waveguide coaxial ใช้เพื่อเชื่อมต่อส่วนประกอบ RF ที่แตกต่างกันสำหรับการส่งและกระจายสัญญาณที่มีประสิทธิภาพ}
^{3. ระบบทดสอบและวัด:ในระบบทดสอบและวัดในสาขา RF ไมโครเวฟ อะแดปเตอร์ Waveguide coaxial ใช้เพื่อเชื่อมต่อเครื่องมือทดสอบกับอุปกรณ์ภายใต้การทดสอบเพื่อให้แน่ใจว่าผลการวัดมีความถูกต้อง}

การอ้างอิงข้ามมาตรฐาน Waveguide

มาตรฐานจีน	มาตรฐานสากล	ช่วงความถี่ (GHz)
BJ70	WR137	5.38~8.17
BJ84	WR112	6.57~9.99
BJ100	WR90	8.20~12.5
BJ120	WR75	9.84~15.0
BJ140	WR62	11.9~18.0
BJ180	WR51	14.5~22.0
BJ220	WR42	17.6~26.7
BJ260	WR34	21.7~33.0
BJ320	WR28	26.3~40.0
BJ400	WR22	32.9~50.1
BJ500	WR18	39.2~59.6
BJ620	WR14	49.8~75.8
BJ740	WR12	60.5~91.9
BJ900	WR10	73.8~112
