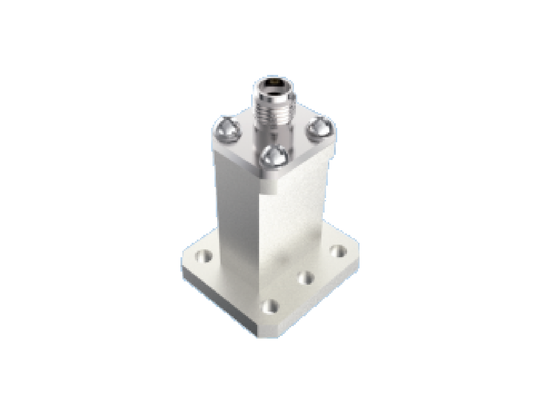

ท่อนำคลื่น WR 51 ถึง 2.92 มม. อะแดปเตอร์ประเภท K Ku/K Band 15GHz~22GHz End Launch ตัวเชื่อมต่อ RF สำหรับการบินและอวกาศที่มีการสูญเสียการแทรกต่ำ

ภาพใหญ่ : ท่อนำคลื่น WR 51 ถึง 2.92 มม. อะแดปเตอร์ประเภท K Ku/K Band 15GHz~22GHz End Launch ตัวเชื่อมต่อ RF สำหรับการบินและอวกาศที่มีการสูญเสียการแทรกต่ำ ราคาถูกที่สุด

รายละเอียดสินค้า:

สถานที่กำเนิด:	Xi'an, จีน
ชื่อแบรนด์:	ELT
ได้รับการรับรอง:	RoHS
หมายเลขรุ่น:	BTZH-H1G-3

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ:	ขั้นต่ำ 10 สำหรับการผลิตใหม่
ราคา:	Depending on the quantity
รายละเอียดการบรรจุ:	1 ชิ้น/ถุงพลาสติก 100 ชิ้น/กล่อง
เวลาการส่งมอบ:	8-12 สัปดาห์
เงื่อนไขการชำระเงิน:	T / T หรือ LC
สามารถในการผลิต:	ตามความต้องการ

ติดต่อ

รายละเอียดสินค้า

ชื่อสินค้า:	ท่อนำคลื่นไปยังอะแดปเตอร์ประเภท K	แบบอย่าง:	BTZH-H1G-3
ช่วงความถี่:	15GHz ~ 22GHz	ความต้านทาน:	50Ω
สวพ:	500V	ความต้านทานของฉนวน:	≥5000MΩ
VSWR:	≤1.25	การสูญเสียการแทรก:	≤0.25dB
อุณหภูมิ:	-55 ℃ ~ 125 ℃
เน้น:	วงจรนําไปยัง 2.92mm K แอดป์เตอร์ Ku/K Band RF Connector วงจรนําไปสู่อากาศที่มีการสูญเสียการใส่ต่ํา , Ku/K Band RF connector , Aerospace waveguide with low insertion loss

WR 51 คู่นําคลื่นสู่ 2.92 มม. K Type Adapter Ku/K Band 15GHz~22GHz ช่วงปลายการเปิดเครื่องบินเครื่องนําคลื่นส่วนประกอบที่มีการสูญเสียการใส่ที่ต่ํา

เอลิต อิเล็กทรอนิกส์ผลิตส่วนประกอบของเครื่องนําคลื่นอากาศ, มีให้เลือกในสองประเภทโครงสร้าง:ประเภทการเปิดและมุมขวาความถี่จะอยู่ในระยะจาก 5.3 GHz ถึง 145 GHz. ท่าทางนําคลื่นทรงสี่เหลี่ยมประกอบด้วย: BJ70 ((WR137), BJ84 ((WR112), BJ100 ((WR90), BJ120 ((WR75), BJ140 ((WR62), BJ180 ((WR51), BJ220 ((WR42), BJ260 ((WR34),BJ320 ((WR28), BJ400(WR22), BJ500(WR19), BJ620(WR15), BJ740(WR12), BJ900(WR10), BJ 1200(WR8)

การปกปิดอินเตอร์เฟซ coaxial SMA, 2.92 มิลลิเมตร, 2.4 มิลลิเมตรและ 1.85 มิลลิเมตร, 1.0 มิลลิเมตร, 0.8 มิลลิเมตรแต่ละชุดสายพานนําคลื่นสนับสนุนความกว้างแบนด์ของสายพานนําคลื่นเต็ม โดยมีโครงสร้างที่น่าเชื่อถือได้ ขนาดลักษณะที่คอมแพคต์≤20 กรัม) ผลิตภัณฑ์เหล่านี้ถูกใช้อย่างแพร่หลายในยานอวกาศหลายชนิด

องค์ประกอบนําคลื่นอากาศ ลักษณะการออกแบบ

การออกแบบที่คอมแพค
การทํางานในช่วงความถี่ถึง 145GHz
การสร้างที่แข็งแรงเพื่อความน่าเชื่อถือ
มีให้เลือกหลายรูปแบบ: ปลายการเปิดตัว, ตัวเลือกมุมขวา
VSWR ต่ํา & การสูญเสียการใส่ต่ํา

50Ω 15GHz~22GHz WR 51 / BJ180 วงจรนําไปยัง 2.92 มิลลิเมตร Adapter Ku / K Band End Launch Aerospace Waveguide Components with Low VSWR

รูปแบบ: BTZH-H1G-3

หมายเหตุ: กรุณาติดต่อกับฝ่ายขายเพื่อรายละเอียดรูปแบบเพิ่มเติม

หมายเหตุ: กรุณาตรวจสอบคัดลอกของเรา สําหรับรุ่นที่คล้ายกันมากขึ้นตามการสมัครของคุณ

การใช้งาน

ซีอาน เอลิต อิเล็กทรอนิกส์ มีความเชี่ยวชาญในเรื่องของการแก้ไขการเชื่อมต่อแบบเป็นระบบ สําหรับอุตสาหกรรมที่ต้องการมาก เช่น

ระบบอากาศและการบิน
อุปกรณ์จราจรและราดาร์
ระบบสื่อสาร
เครื่องวัด
การใช้งานด้านอิเล็กทรอนิกส์

การบรรจุและการขนส่ง

องค์ประกอบของเครื่องนําคลื่น WR51 ถึง 2.92 มิลลิเมตรแต่ละชิ้นถูกบรรจุไว้อย่างละเอียด เพื่อให้คุ้มกันระหว่างการขนส่ง

เราใช้บริการส่งสินค้าที่น่าเชื่อถือ เพื่อการจัดส่งอย่างรวดเร็ว ให้ลูกค้าได้ข้อมูลการติดตามเมื่อส่งสินค้า

ข้อมูลที่เกี่ยวข้องของท่าเรือนําคลื่น: (เพื่อข้อมูลเท่านั้น)

บีเจ	WR	ความถี่ (GHz)	ความกว้างภายใน	ความสูงภายใน	แบนด์ความถี่ทั่วไป
BJ70	WR137	5.38817	34.85	15.80	แบนด์ C/X
BJ84	WR112	6.57-999	28.50	12.62	X แบนด์
BJ100	WR90	8.20 ราคา 12 บาท50	22.86	10.16	X แบนด์
BJ120	WR75	9.84 ราคา 15 บาท00	19.05	9.525	Ku ความถี่ต่ํา
BJ140	WR62	11.90 ราคา 18 บาท00	15.80	7.90	คูแบนด์
BJ180	WR51	15.80 ราคา 24 บาท00	12.95	6.48	Ku ความถี่สูง/K ต่ํา
BJ220	WR42	18.0026 บาท50	10.67	5.33	คีแบนด์
BJ260	WR34	21.70 ราคา 33 บาท00	8.636	4.318	ความถี่ต่ํา
BJ320	WR28	26.50 ราคา 40.00	7.112	3.556	คา
BJ400	WR22	330.0050 บาท00	5.690	2.845	Ka ความถี่สูง / U
BJ500	WR19	39.20 ละ 59 บาท60	4.775	2.388	ยู / วเบนด์
BJ620	WR15	500.0075 บาท00	3.759	1.880	วง V
BJ740	WR12	60.50 ราคา 9190	3.099	1.549	E แบนด์
BJ900	WR10	750.00110.0	2.540	1.270	W แบนด์
BJ1200	WR08	92.20-140 บาท0	2.032	1.016	แบนด์ F
