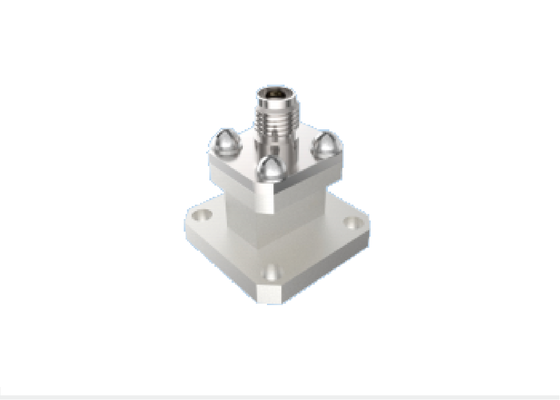

WR 42 Waveguide to 2.92mm K Type Adapter 18GHz~26.5GHz End Launch Aerospace RF Connectors Using for K Band

ภาพใหญ่ : WR 42 Waveguide to 2.92mm K Type Adapter 18GHz~26.5GHz End Launch Aerospace RF Connectors Using for K Band ราคาถูกที่สุด

รายละเอียดสินค้า:

สถานที่กำเนิด:	Xi'an, จีน
ชื่อแบรนด์:	ELT
ได้รับการรับรอง:	RoHS
หมายเลขรุ่น:	BTZH-H1H-3

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ:	ขั้นต่ำ 10 สำหรับการผลิตใหม่
ราคา:	Depending on the quantity
รายละเอียดการบรรจุ:	1 ชิ้น/ถุงพลาสติก 100 ชิ้น/กล่อง
เวลาการส่งมอบ:	8-12 สัปดาห์
เงื่อนไขการชำระเงิน:	T / T หรือ LC
สามารถในการผลิต:	ตามความต้องการ

ติดต่อ

รายละเอียดสินค้า

ชื่อสินค้า:	ท่อนำคลื่นไปยังอะแดปเตอร์ประเภท K	แบบอย่าง:	BTZH-H1H-3
ช่วงความถี่:	18GHz~26.5GHz	ความต้านทาน:	50Ω
สวพ:	500V	ความต้านทานของฉนวน:	≥5000MΩ
VSWR:	≤1.25	การสูญเสียการแทรก:	≤0.25dB
อุณหภูมิ:	-55 ℃ ~ 125 ℃
เน้น:	WR 42 waveguide adapter 18GHz-26.5GHz , 2.92mm K type RF connector , aerospace waveguide end launch adapter

WR 42 Waveguide to 2.92mm K Type Adapter Ku/K Band 15GHz~22GHz End Launch Aerospace RF Connectors with Low Insertion Loss

Elite Electronics produces aerospace-grade waveguide to coaxial adapter, available in two structural types: End launch and right angle type. The frequency ranges from 5.3 GHz to 145 GHz. The rectangular waveguide ports include: BJ70(WR137), BJ84(WR112), BJ100(WR90), BJ120(WR75), BJ140(WR62), BJ180(WR51), BJ220(WR42), BJ260(WR34), BJ320(WR28), BJ400(WR22), BJ500(WR19), BJ620(WR15), BJ740(WR12), BJ900(WR10), BJ 1200(WR8)

The coaxial interface cover SMA, 2.92 mm, 2.4 mm and 1.85 mm, 1.0mm, 0.8mm series. Each waveguide port supports the full waveguide bandwidth. Featuring reliable structure, compact outline dimensions, excellent electrical performance with good consistency, and light weight (≤20 g), these products are widely used in various types of spacecraft.

Waveguide to Coaxial Adapter Design Features

Compact design
Frequency band operation up to 145GHz
Rugged construction for reliability
Available in multiple configurations: end launch, right angle options
Low VSWR & low Insertion loss

50Ω 18GHz~26.5GHz WR 42 / BJ220 Waveguide to 2.92mm Adapter K Band End Launch Aerospace RF Connectors with Low VSWR

Model : BTZH-H1H-3

Note: Please contact sales freely for more model details.

Note: Please check our catalog for more similar models according to your application.

Applications

Xi'an Elite Electronics specializes in systematic interconnection solutions for demanding industries including:

Aerospace and aviation systems
Navigation and radar equipment
Communication systems
Measurement instruments
Electronics applications

Packaging & Shipping

Each end launch waveguide WR42 to 2.92mm adapter aerospace RF Connectors is carefully packaged to ensure protection during transportation:

We use reliable courier services for prompt delivery, providing customers with tracking information upon shipment.

Related Information of Waveguide Port: (for reference only)

BJ	WR	Frequency (GHz)	Inner Width	Inner Hight	Common Freq. Band
BJ70	WR137	5.38～8.17	34.85	15.80	C/X Band
BJ84	WR112	6.57～9.99	28.50	12.62	X Band
BJ100	WR90	8.20～12.50	22.86	10.16	X Band
BJ120	WR75	9.84～15.00	19.05	9.525	Ku low freq.
BJ140	WR62	11.90～18.00	15.80	7.90	Ku Band
BJ180	WR51	15.80～24.00	12.95	6.48	Ku high/K low freq.
BJ220	WR42	18.00～26.50	10.67	5.33	K Band
BJ260	WR34	21.70～33.00	8.636	4.318	Ka low freq.
BJ320	WR28	26.50～40.00	7.112	3.556	Ka
BJ400	WR22	33.00～50.00	5.690	2.845	Ka High freq. / U
BJ500	WR19	39.20～59.60	4.775	2.388	U/V Band
BJ620	WR15	50.00～75.00	3.759	1.880	V Band
BJ740	WR12	60.50～91.90	3.099	1.549	E Band
BJ900	WR10	75.00～110.0	2.540	1.270	W Band
BJ1200	WR08	92.20～140.0	2.032	1.016	F Band
