WR42 18-26.5GHz Waveguide to 2.92mm Right Angle Coaxial Adapter สําหรับยานอวกาศ
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| ชื่อสินค้า: | 2.92 อะแดปเตอร์ท่อนำคลื่นโคแอกเซียล RF | พลังคลื่นต่อเนื่อง: | 2W |
|---|---|---|---|
| ความต้านทานของฉนวน: | ≥5000MΩ | ช่วงความถี่: | 18-26.5 กิกะเฮิร์ตซ์ |
| สอดคล้องกับ RoHS: | ใช่ | แอปพลิเคชัน: | การบินและอวกาศ |
| ขนาดท่อนำคลื่น: | WR-42 | VSWR: | ≤1.25 |
| การสูญเสียการแทรก: | ≤0.25เดซิเบล | น้ําหนัก: | ≤18g |
| เน้น: | BJ220 แอดป์เตอร์นําคลื่น,เครื่องปรับแนวคลื่นที่มีประสิทธิภาพสูง,2.92 มิลลิเมตร |
||

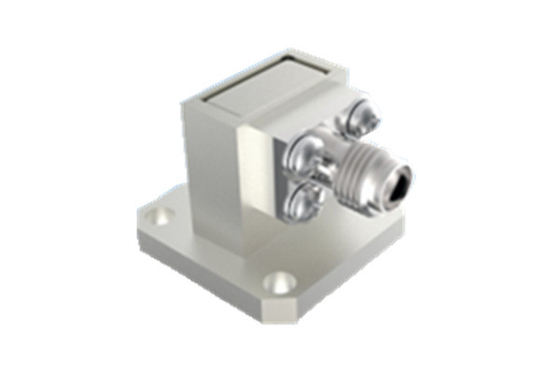

WR42 18-26.5GHz Waveguide to 2.92mm Right Angle Coaxial Adapter สำหรับยานอวกาศ
อะแดปเตอร์โคแอกเซียลเวฟไกด์สำหรับยานอวกาศที่ผลิตโดย Elite Electronic แบ่งออกเป็นสองรูปแบบโครงสร้าง คือ แบบเปิดท้ายและแบบมุมฉาก โดยมีช่วงความถี่ตั้งแต่ 5.3GHz ถึง 110GHz
พอร์ตเวฟไกด์สี่เหลี่ยมผืนผ้าที่ปลายเวฟไกด์คือ WR137(BJ70), WR112(BJ84), WR90(BJ100), WR75(BJ120), WR62(BJ140), WR51(BJ180), WR42(BJ220), WR34(BJ260), WR28(BJ320), WR22(BJ400), WR18(BJ500), WR14(BJ620), WR12(BJ740), WR10(BJ900)
อินเทอร์เฟซปลายโคแอกเซียลมีซีรีส์ SMA, ซีรีส์ 2.92, ซีรีส์ 2.4, ซีรีส์ 1.85 เป็นต้น ผลิตภัณฑ์พอร์ตเวฟไกด์แต่ละชิ้นครอบคลุมแบนด์วิดท์เวฟไกด์ทั้งหมด และผลิตภัณฑ์มีโครงสร้างที่เชื่อถือได้ ขนาดภายนอกเล็ก ประสิทธิภาพทางไฟฟ้าและความสอดคล้องกันดีเยี่ยม และน้ำหนักเบา (≤20g) เป็นต้น ซึ่งมีการใช้งานอย่างแพร่หลายในยานอวกาศประเภทต่างๆ
ข้อมูลจำเพาะ:
หมายเหตุ: ข้อมูลเฉพาะของรุ่นอิงตามข้อมูลในแผ่นข้อมูลจำเพาะผลิตภัณฑ์
| พารามิเตอร์หลัก | |||
| กำลังคลื่นต่อเนื่อง | 2W | ||
| ช่วงความถี่ | (187.5/a)GHz~(285.7/a)GHz, a คือ ขนาดด้านยาวของพอร์ตเวฟไกด์ | ||
| ช่วงอุณหภูมิในการทำงาน | -65°C~+125°C | ||
| ความต้านทานฉนวน | ≥5000MΩ | ||
| อื่นๆ | |||
| ความหนาของการชุบ | ความหนาของชั้นเคลือบทองบนหน้าสัมผัสตรงกลาง ≥1.27μm | ||
| รูพรุนของการชุบ | กรดไนตริกเจือจาง | ในภาชนะโปร่งใสที่มีความถ่วงจำเพาะ 1.316 (อุณหภูมิ 25°C±3°C), 30 วินาที | |
| กรดไนตริกเข้มข้น | ความเข้มข้น 68% บริสุทธิ์เชิงวิเคราะห์ในภาชนะที่ 25°C±3°C, 20 นาที | ||
| ช่วงอุณหภูมิในการจัดเก็บที่กำหนด | -55°C~+100°C | ||

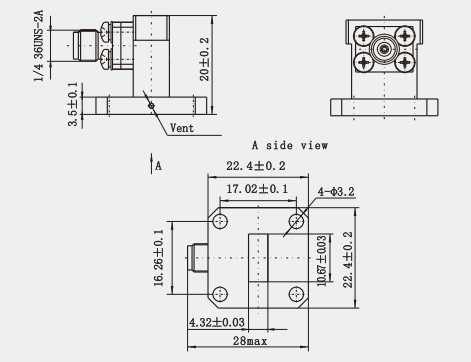

ภาพร่างโครงร่าง:(มม.)
คุณสมบัติ:
- แบนด์วิดท์กว้าง: อะแดปเตอร์โคแอกเซียล 2.92 สำหรับเวฟไกด์รองรับช่วงความถี่ที่หลากหลาย ซึ่งทำให้สามารถปรับให้เข้ากับการใช้งานไมโครเวฟและมิลลิเมตรเวฟได้หลากหลาย
- การสูญเสียการแทรกต่ำ: อะแดปเตอร์เวฟไกด์ถึงโคแอกซ์เหล่านี้ได้รับการออกแบบมาเพื่อเพิ่มประสิทธิภาพเส้นทางการส่งสัญญาณและลดการสูญเสียพลังงาน ซึ่งช่วยลดการสูญเสียการแทรกและปรับปรุงประสิทธิภาพโดยรวมของระบบ
- VSWR ต่ำ: VSWR (อัตราส่วนคลื่นนิ่ง) เป็นมาตรการสำคัญขององศาการสะท้อนสัญญาณ อะแดปเตอร์โคแอกเซียล 2.92 สำหรับเวฟไกด์ มี VSWR ค่อนข้างเล็ก ซึ่งบ่งชี้ว่ามีการสะท้อนน้อยกว่าในย่านความถี่ในการทำงาน และสามารถแปลงสัญญาณจากประเภทสายส่งสัญญาณหนึ่งไปยังอีกประเภทหนึ่งได้อย่างมีประสิทธิภาพโดยไม่ทำให้เกิดการรบกวนหรือการบิดเบือนมากเกินไป
- กะทัดรัด: ขนาดที่ค่อนข้างเล็กของขั้วต่อโคแอกเซียล 2.92 มม. ทำให้มีประโยชน์ในการใช้งานที่มีข้อจำกัดด้านพื้นที่ เช่น อวกาศและอุปกรณ์สื่อสารแบบพกพา
การใช้งาน:
- การสื่อสารผ่านดาวเทียม: ในระบบสื่อสารผ่านดาวเทียม อะแดปเตอร์โคแอกเซียลเวฟไกด์ 2.92 ใช้เพื่อแปลงสัญญาณโคแอกเซียลจากสถานีภาคพื้นดินเป็นสัญญาณที่เหมาะสมสำหรับการส่งผ่านเวฟไกด์เพื่อการสื่อสารที่มีประสิทธิภาพกับดาวเทียม
- ระบบเรดาร์: ในระบบเรดาร์ อะแดปเตอร์เวฟไกด์ถึงโคแอกซ์นี้ใช้เพื่อเชื่อมต่อพอร์ตโคแอกเซียลของเครื่องส่งและเครื่องรับเรดาร์กับพอร์ตเวฟไกด์ของระบบเสาอากาศ เพื่อให้มั่นใจถึงการส่งสัญญาณเรดาร์ที่มีประสิทธิภาพ
- การสื่อสารไร้สาย: ในสถานีฐานการสื่อสารไร้สาย อะแดปเตอร์โคแอกเซียลเวฟไกด์ 2.92 ใช้เพื่อแปลงสัญญาณโคแอกเซียลภายในสถานีฐานเป็นสัญญาณส่งที่เหมาะสมสำหรับระบบเวฟไกด์เสาอากาศภายนอก
การอ้างอิงข้ามมาตรฐานเวฟไกด์
| มาตรฐานจีน | มาตรฐานสากล | ช่วงความถี่ (GHz) |
| BJ70 | WR137 | 5.38~8.17 |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.3~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR18 | 39.2~59.6 |
| BJ620 | WR14 | 49.8~75.8 |
| BJ740 | WR12 | 60.5~91.9 |
| BJ900 | WR10 | 73.8~112 |
