รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| ชื่อสินค้า: | ท่อนำคลื่นไปยังอะแดปเตอร์ 2.92 มม | แบบอย่าง: | BTZH-P1H-3 |
|---|---|---|---|
| ช่วงความถี่: | 18GHz~26.5GHz | ความต้านทาน: | 50Ω |
| สวพ: | 500V | ความต้านทานของฉนวน: | ≥5000MΩ |
| VSWR: | ≤1.25 | การสูญเสียการแทรก: | ≤0.25dB |
| อุณหภูมิ: | -55 ℃ ~ 125 ℃ | ||
| เน้น: | WR 42 waveguide right angle adapter,2.92mm K type RF connector,Aerospace waveguide adapter 18GHz-26.5GHz |
||

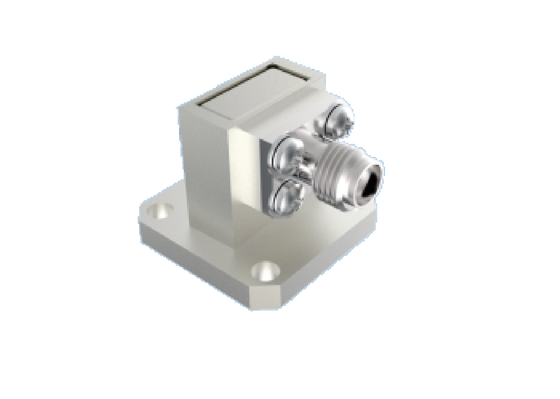

อะแดปเตอร์เวฟไกด์อากาศยาน WR 42 แบบมุมฉากสำหรับขั้วต่อ RF ย่าน Ku/K ความถี่ 15GHz~22GHz พร้อมการสูญเสียการแทรกต่ำ
Elite Electronics ผลิตอะแดปเตอร์เวฟไกด์เป็นโคแอกเชียลเกรดอากาศยาน มีให้เลือกสองประเภทโครงสร้าง: แบบปลายเปิด และแบบมุมฉาก ความถี่ตั้งแต่ 5.3 GHz ถึง 145 GHz พอร์ตเวฟไกด์สี่เหลี่ยมรวมถึง: BJ70(WR137), BJ84(WR112), BJ100(WR90), BJ120(WR75), BJ140(WR62), BJ180(WR51), BJ220(WR42), BJ260(WR34), BJ320(WR28), BJ400(WR22), BJ500(WR19), BJ620(WR15), BJ740(WR12), BJ900(WR10), BJ 1200(WR8)อินเทอร์เฟซโคแอกเชียลครอบคลุม SMA, 2.92 มม., 2.4 มม. และ 1.85 มม., 1.0 มม., 0.8 มม. ซีรีส์ แต่ละ
พอร์ตเวฟไกด์รองรับแบนด์วิดท์เวฟไกด์เต็มรูปแบบ ด้วยโครงสร้างที่เชื่อถือได้ ขนาดกะทัดรัด ประสิทธิภาพทางไฟฟ้าที่ยอดเยี่ยมพร้อมความสม่ำเสมอที่ดี และน้ำหนักเบา (≤20 กรัม) ผลิตภัณฑ์เหล่านี้ถูกนำไปใช้อย่างแพร่หลายในยานอวกาศประเภทต่างๆคุณสมบัติการออกแบบส่วนประกอบเวฟไกด์การออกแบบที่กะทัดรัด
การทำงานย่านความถี่สูงถึง 145GHz
- โครงสร้างที่ทนทานเพื่อความน่าเชื่อถือ
- มีให้เลือกหลายรูปแบบ: แบบปลายเปิด, แบบมุมฉาก
- VSWR ต่ำ & การสูญเสียการแทรกต่ำ
- อะแดปเตอร์เวฟไกด์ WR 42 / BJ220 เป็น 2.92 มม. ย่าน K แบบมุมฉาก ส่วนประกอบเวฟไกด์ 50Ω 18GHz~26.5GHz พร้อม VSWR ต่ำ
- รุ่น : BTZH-P1H-3
หมายเหตุ: โปรดติดต่อฝ่ายขายได้อย่างอิสระสำหรับรายละเอียดรุ่นเพิ่มเติมของส่วนประกอบเวฟไกด์อากาศยาน
หมายเหตุ: โปรดตรวจสอบแคตตาล็อกของเราสำหรับรุ่นที่คล้ายกันตามการใช้งานของคุณ
การใช้งาน
Xi'an Elite Electronics เชี่ยวชาญด้านโซลูชันการเชื่อมต่อระบบสำหรับอุตสาหกรรมที่ต้องการรวมถึง:
ระบบอากาศยานและการบิน
อุปกรณ์นำทางและเรดาร์
- ระบบสื่อสาร
- เครื่องมือวัด
- การใช้งานอิเล็กทรอนิกส์
- บรรจุภัณฑ์และการจัดส่ง
- อะแดปเตอร์เวฟไกด์อากาศยานแบบมุมฉาก WR42 เป็น 2.92 มม. แต่ละชิ้นได้รับการบรรจุอย่างระมัดระวังเพื่อให้แน่ใจว่าได้รับการปกป้องระหว่างการขนส่ง:
เราใช้บริการจัดส่งที่เชื่อถือได้สำหรับการจัดส่งที่รวดเร็ว โดยให้ข้อมูลการติดตามแก่ลูกค้าเมื่อจัดส่ง
ข้อมูลที่เกี่ยวข้องของพอร์ตเวฟไกด์: (สำหรับอ้างอิงเท่านั้น)
BJ
WR
| ความถี่ (GHz) | ความกว้างภายใน | ความสูงภายใน | ย่านความถี่ทั่วไป | BJ70 | WR137 |
|---|---|---|---|---|---|
| 5.38～8.17 | 34.85 | 15.80 | ย่าน C/X | ย่าน Ku | WR112 |
| 6.57～9.99 | 28.50 | 12.62 | ย่าน X | BJ100 | WR75 |
| 8.20～12.50 | 22.86 | 10.16 | ย่าน X | BJ120 | WR75 |
| 9.84～15.00 | 19.05 | 9.525 | ความถี่ต่ำ Ku | BJ140 | WR62 |
| 11.90～18.00 | 15.80 | 7.90 | ย่าน Ku | BJ180 | WR51 |
| 15.80～24.00 | 12.95 | 6.48 | ความถี่สูง Ku/ความถี่ต่ำ K | BJ220 | WR42 |
| 18.00～26.50 | 10.67 | 5.33 | ย่าน K | BJ260 | WR34 |
| 21.70～33.00 | 8.636 | 4.318 | ความถี่ต่ำ Ka | BJ320 | WR28 |
| 26.50～40.00 | 7.112 | 3.556 | Ka | BJ400 | WR22 |
| 33.00～50.00 | 5.690 | 2.845 | ความถี่สูง Ka / U | BJ500 | WR19 |
| 39.20～59.60 | 4.775 | 2.388 | ย่าน U/V | BJ620 | WR15 |
| 50.00～75.00 | 3.759 | 1.880 | ย่าน V | BJ740 | WR12 |
| 60.50～91.90 | 3.099 | 1.549 | ย่าน E | BJ900 | WR10 |
| 75.00～110.0 | 2.540 | 1.270 | ย่าน W | BJ1200 | WR08 |
| 92.20～140.0 | 2.032 | 1.016 | ย่าน F |
