รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่อสินค้า: | 2.92 อะแดปเตอร์ท่อนำคลื่นโคแอกเซียล RF | พลังคลื่นต่อเนื่อง: | 2W |
|---|---|---|---|
| ความถี่: | (187.5/a)GHz~(285.7/a)GHz | ความต้านทานของฉนวน: | ≥5000MΩ |
| การใช้งาน: | การสื่อสาร | วัสดุ: | สีเหลือง |
| อุณหภูมิช่วงอุณหภูมิการจัดเก็บที่กำหนด: | -55°ซ~+100°ซ | ระยะอุณหภูมิการทํางาน: | -65°ซ~+125°ซ |
| เน้น: | BJ260 เครื่องปรับอัตราโคเอชเชียล,อัดแปลงพลังงานโคเอชชียล 2W,ความสามารถในการสื่อสาร |
||
บริษัทของเราผลิตเครื่องปรับร่องคลื่นแบบประสาทแบบสองประเภท สําหรับยานอวกาศ: เครื่องปรับร่องคลื่นแบบตรง และ เครื่องปรับร่องคลื่นแบบข้าง
เครื่องแปลงนี้ทํางานภายในช่วงความถี่ที่กว้างจาก 5.3GHz ถึง 110GHz ปลายเครื่องนําคลื่นมีประตูนําคลื่นทรงสี่เหลี่ยมหลายช่อง เช่น BJ70, BJ84, BJ100, BJ120, BJ140, BJ180, BJ220,BJ260, BJ320, BJ400, BJ500, BJ620, BJ740, และ BJ900. ในปลายโคอาชียล, พวกมันเข้ากันได้กับอินเตอร์เฟซ เช่น SMA ซีรีส์, 2.92mm ซีรีส์, 2.4mm ซีรีส์, 1.85mm ซีรีส์, ฯลฯ.แต่ละรุ่นถูกออกแบบมาเพื่อรองรับความกว้างแบนด์เบดเต็มของชนิด waveguide ที่เกี่ยวข้อง.
ลักษณะสําคัญของเครื่องแปลงเหล่านี้ประกอบด้วย การสร้างที่แข็งแกร่ง, ขนาดเล็ก, ผลงานไฟฟ้าและความสอดคล้องที่โดดเด่น และการออกแบบที่มีน้ําหนักเบา (≤20 กรัม)พวกเขาได้รับการนํามาใช้อย่างกว้างขวางในอุปกรณ์ที่ใช้ในยานอวกาศต่างๆ.
รายละเอียด
หมายเหตุ:ข้อมูลเฉพาะของรุ่นนี้ขึ้นอยู่กับข้อมูลในใบนิยามสินค้า
| ปริมาตรหลัก | |||
| พลังงานคลื่นต่อเนื่อง | 2W | ||
| ระยะความถี่ | (187.5/a) GHz ~ ((285.7/a) GHz,a คือขนาดด้านขนานของท่าทางนําคลื่น | ||
| ระยะอุณหภูมิการทํางาน | -65°C~+125°C | ||
| ความต้านทานต่อการปิด | ≥ 5000MΩ | ||
| อื่นๆ | |||
| ความหนาของแผ่น | ความหนาของชั้นเคลือบทองบนศูนย์สัมผัส ≥1.27μm | ||
| ความขวางของแผ่น | กรดไนโทริกประหยัด | ในภาชนะโปร่งใสที่มีความแรงเฉพาะ 1.316 (อุณหภูมิ 25°C±3°C) 30s | |
| ไอนิตริกแอซิดดัน | ความเข้มข้น 68% สะอาดทางการวิเคราะห์ในถังที่ 25 °C ± 3 °C,20 นาที | ||
| ระยะอุณหภูมิการเก็บระยะอุณหภูมิ | -55°C~+100°C | ||

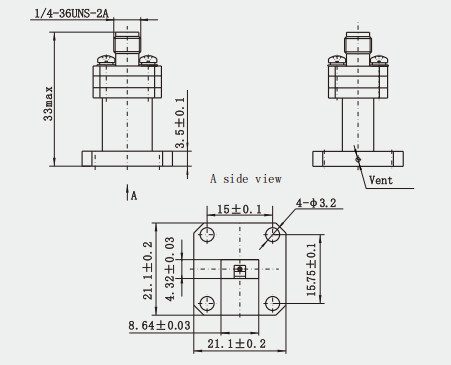

ภาพลวดลาย:(mm)
ลักษณะ:
1การออกแบบทางความร้อนและการกดดันการปล่อยไมโคร: เพื่อรับมือกับความร้อนที่อาจเกิดภายในยานอวกาศและป้องกันปรากฏการณ์การปล่อยไมโครเครื่องแปลงเหล่านี้ยังจะถูกปรับปรุงให้ดีที่สุดในแง่ของการออกแบบความร้อนและการยับยั้งการปล่อยไมโคร.
2การออกแบบน้ําหนักเบา: เพื่อตอบสนองความต้องการน้ําหนักที่เข้มงวดของยานอวกาศแอดป์เตอร์โคอาเซียลนําคลื่นระดับอวกาศมักถูกออกแบบให้เบาและให้น้ําหนักต่ํา (e.g, ≤ 20 กรัม)
3. ความเหมาะสมกับอินเตอร์เฟซหลายตัว: เครื่องแปลงเหล่านี้มีอินเตอร์เฟสนําคลื่นและโคอาเซียลหลายตัวเพื่อความเหมาะสมกับความต้องการของระบบที่แตกต่างกัน เช่นด้านนําคลื่นสามารถครอบคลุมหลายรูปแบบ เช่น BJ70, BJ84, BJ100 ฯลฯ ขณะที่ด้านโคเอชเชียลอาจเข้ากันได้กับอินเตอร์เฟซที่หลากหลาย เช่น ซีรีส SMA, ซีรีส 2.92 มม และอื่นๆ
การใช้งาน:
1การถ่ายทอดข้อมูล: เครื่องปรับตัวโคเอ็กซิยาลแบบนําคลื่นระดับอวกาศยังถูกใช้ในระบบการถ่ายทอดข้อมูลภายในยานอวกาศเพื่อให้แน่ใจว่าการถ่ายทอดข้อมูลระหว่างองค์ประกอบต่าง ๆ ได้อย่างรวดเร็วและแม่นยํา
2การวิจัยทางวิทยาศาสตร์: ในการทดลองวิทยาศาสตร์อวกาศ เครื่องแปลงนี้ถูกใช้ในการเชื่อมเครื่องมือและเซ็นเซอร์ทางวิทยาศาสตร์ต่าง ๆ เพื่อสนับสนุนการสังเกตและการวิจัยสภาพแวดล้อมจักรวาล
รายการสินค้า:
1.85 ซีรีย์
2.4ซีรี่ย์
2.92ซีรี่ย์
SMAซีรี่ย์
ซีรี่ย์ SMP
ซีรี่ย์ SMPM
ผลิตภัณฑ์ไอโซเลเตอร์กระจก
เครื่องปรับร่องคลื่นแบบโคอาเซียล
หมายเหตุ:
เรามีมากกว่า 10,000 ชนิดของสายเชื่อม SMA, หากเชื่อมที่คุณใช้ไม่ได้พบ, กรุณาติดต่อเราด้วยรายละเอียดของคุณ.
