รายละเอียดสินค้า:
การชำระเงิน:
|

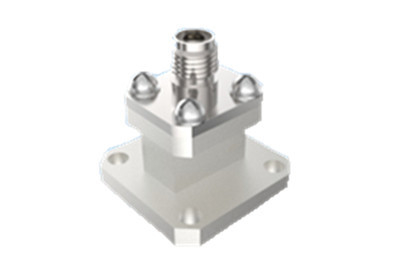

| ชื่อสินค้า: | 2.92 อะแดปเตอร์ท่อนำคลื่นโคแอกเซียล RF | พลังคลื่นต่อเนื่อง: | 2W |
|---|---|---|---|
| ความถี่: | (187.5/a)GHz~(285.7/a)GHz | ความต้านทานของฉนวน: | ≥5000MΩ |
| การใช้งาน: | การสื่อสาร | วัสดุ: | สีเหลือง |
| อุณหภูมิช่วงอุณหภูมิการจัดเก็บที่กำหนด: | -55°ซ~+100°ซ | ระยะอุณหภูมิการทํางาน: | -65°ซ~+125°ซ |
| เน้น: | BJ220 แอดป์เตอร์นําคลื่น,2.92 ประเภทอุปกรณ์ปรับแนวคลื่น,อัดแปลงการนํารังสีอาหารตรง |
||
บริษัทของเราผลิต เครื่องปรับเปลี่ยนแนวคลื่นแบบโคอาเซียล สําหรับยานอวกาศ มีให้เลือกใน 2 รูปแบบโครงสร้าง คือ แบบปรับปรับตรง และแบบปรับปรับข้าง
เครื่องแปลงนี้ตอบสนองความถี่ในช่วงความถี่ที่กว้างจาก 5.3GHz ถึง 110GHz.BJ120, BJ140, BJ180, BJ220, BJ260, BJ320, BJ400, BJ500, BJ620, BJ740 และ BJ900 ด้าน coaxial อินเตอร์เฟซเป็นสิ่งที่เข้ากันได้กับซีรีส SMA, 2.92mm ซีรีส, 2.4mm ซีรีส, และ 1.85mm ซีรีสระหว่างอื่นๆโดยเฉพาะอย่างยิ่ง, ทุกรุ่นถูกออกแบบอย่างละเอียดเพื่อรองรับความกว้างแบนด์เต็มของชนิด waveguide ตอบแทนของมัน
คุณลักษณะสําคัญของเครื่องแปลงแนวคลื่นของเรา ได้แก่ การสร้างที่แข็งแกร่ง ขนาดภายนอกที่คอมพัคต์และการออกแบบเบา (≤20 กรัม)คุณสมบัติเหล่านี้ทําให้มันได้รับความโปรดปรานมากในทักษะการใช้งานยานอวกาศที่หลากหลาย, รับประกันการเชื่อมต่อและผลงานที่ดีที่สุดในสภาพแวดล้อมอวกาศที่ต้องการ.
รายละเอียด
หมายเหตุ:ข้อมูลเฉพาะของรุ่นนี้ขึ้นอยู่กับข้อมูลในใบนิยามสินค้า
| ปริมาตรหลัก | |||
| พลังงานคลื่นต่อเนื่อง | 2W | ||
| ระยะความถี่ | (187.5/a) GHz ~ ((285.7/a) GHz,a คือขนาดด้านขนานของท่าทางนําคลื่น | ||
| ระยะอุณหภูมิการทํางาน | -65°C~+125°C | ||
| ความต้านทานต่อการปิด | ≥ 5000MΩ | ||
| อื่นๆ | |||
| ความหนาของแผ่น | ความหนาของชั้นเคลือบทองบนศูนย์สัมผัส ≥1.27μm | ||
| ความขวางของแผ่น | กรดไนโทริกประหยัด | ในภาชนะโปร่งใสที่มีความแรงเฉพาะ 1.316 (อุณหภูมิ 25°C±3°C) 30s | |
| ไอนิตริกแอซิดดัน | ความเข้มข้น 68% สะอาดทางการวิเคราะห์ในถังที่ 25 °C ± 3 °C,20 นาที | ||
| ระยะอุณหภูมิการเก็บระยะอุณหภูมิ | -55°C~+100°C | ||

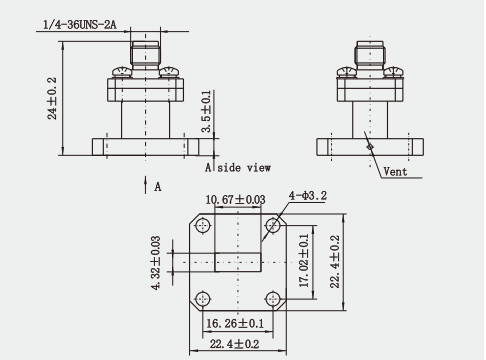

ภาพลวดลาย:(mm)
ลักษณะ:
1ความสอดคล้องที่ดี: แม้จะมีความคล้ายกันในมิติระหว่างเครื่องเชื่อม coaxial 2.92 มม และ SMA และเครื่องเชื่อม 3.5 มมมันแตกต่างกันในพื้นที่ เช่น ความถี่สูงสุดและวัสดุแบบกันไฟฟ้า, ดังนั้นต้องระวังในการเชื่อมโยงระหว่างพวกเขาเพื่อคํานวณผลกระทบการทํางานที่เป็นไปได้
2- ผลงานไฟฟ้าที่ดีเยี่ยม: คอนเวอร์เตอร์โคอาเซียลนําคลื่น 2.92 มีผลงานไฟฟ้าที่ดีเยี่ยม เช่น ความสูญเสียการกลับมากกว่า 16 dBซึ่งหมายความว่า พวกมันรักษาความสมบูรณ์แบบของสัญญาณสูง เมื่อส่งสัญญาณ.
3การใช้งานที่หลากหลาย: เครื่องปรับแปลงโคอาเซียลแบบนําคลื่นเป็น 2.92 ใช้อย่างแพร่หลายในระบบเรดาร์ต่างๆ อุปกรณ์ทดสอบ และระบบสัญญาณรถไฟใต้ดินและสนามบิน เป็นต้นการใช้งานเหล่านี้มีความต้องการสูงมากสําหรับการส่งสัญญาณและต้องการเครื่องแปลงที่มีประสิทธิภาพสูงและความน่าเชื่อถือสูง
การใช้งาน:
1อุปกรณ์ทดสอบ: ในระบบทดสอบและวัดไมโครเวฟ92 เครื่องแปลงโคเอชเชียลแบบนําคลื่นใช้ในการเชื่อมเครื่องมือทดสอบกับอุปกรณ์ที่กําลังทดสอบ เพื่อให้แน่ใจว่าการส่งสัญญาณการทดสอบถูกต้อง.
2ระบบไมโครเวฟทางการแพทย์: ในอุปกรณ์บําบัดไมโครเวฟทางการแพทย์92 เครื่องแปลงโคอาเซียลแบบนําคลื่น ใช้ในการแปลงสัญญาณออกโคอาเซียลของอุปกรณ์บําบัดไมโครเวฟ เป็นรูปแบบนําคลื่นที่เหมาะสําหรับบําบัดผู้ป่วย.
3สถาบันวิจัย: ในห้องปฏิบัติการไมโครเวฟของสถาบันวิจัย, 2.92 Waveguide Coaxial Converter เป็นเครื่องมือสําคัญสําหรับการทดลองไมโครเวฟและการสอนที่ใช้ในการเชื่อมต่ออุปกรณ์และเครื่องมือไมโครเวฟต่าง ๆ.
รายการสินค้า:
1.85 ซีรีย์
2.4ซีรี่ย์
2.92ซีรี่ย์
SMAซีรี่ย์
ซีรี่ย์ SMP
ซีรี่ย์ SMPM
ผลิตภัณฑ์ไอโซเลเตอร์กระจก
เครื่องปรับร่องคลื่นแบบโคอาเซียล
หมายเหตุ:
เรามีมากกว่า 10,000 ชนิดของสายเชื่อม SMA, หากเชื่อมที่คุณใช้ไม่ได้พบ, กรุณาติดต่อเราด้วยรายละเอียดของคุณ.
ผู้ติดต่อ: Elite
โทร: +8613609167652
