รายละเอียดสินค้า:
การชำระเงิน:
|

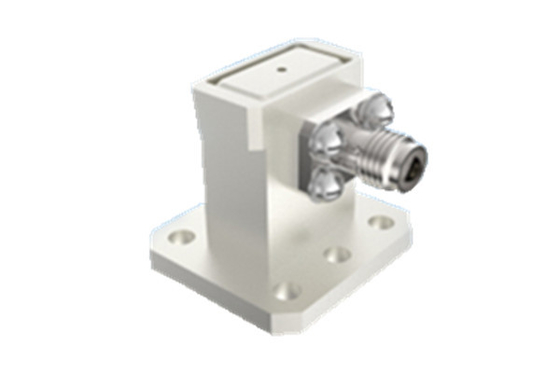

| ชื่อสินค้า: | 2.92 อะแดปเตอร์ท่อนำคลื่นโคแอกเซียล RF | พลังคลื่นต่อเนื่อง: | 2W |
|---|---|---|---|
| ความถี่: | (187.5/a)GHz~(285.7/a)GHz | ความต้านทานของฉนวน: | ≥5000MΩ |
| การใช้งาน: | การสื่อสาร | วัสดุ: | สีเหลือง |
| อุณหภูมิช่วงอุณหภูมิการจัดเก็บที่กำหนด: | -55°ซ~+100°ซ | ระยะอุณหภูมิการทํางาน: | -65°ซ~+125°ซ |
| เน้น: | BJ180 แอดป์เตอร์โคเอชเชียลด้านอาหาร,เครื่องปรับอัตราการทํางานสูง,2.92 ประเภท การปรับปรุงแบบโคเอ็กซิยาลด้านอาหาร |
||
เครื่องแปลงแนวคลื่นแบบโคเอชเชียลสําหรับยานอวกาศที่ผลิตโดยบริษัทของเรา แบ่งออกเป็น 2 รูปแบบโครงสร้าง
เครื่องแปลงแนวคลื่นโคเอชเชียลสําหรับยานอวกาศแบ่งออกเป็น เครื่องอาหารตรง และ เครื่องอาหารข้าง โดยมีช่วงความถี่จาก 5.3GHz ถึง 110GHz
สายพานนําคลื่นทรงสี่เหลี่ยมที่ปลายของสายพานนําคลื่นคือ BJ70, BJ84, BJ100, BJ120, BJ140, BJ180, BJ220, BJ260, BJ320, BJ400, BJ500, BJ620, BJ740, BJ900อินเตอร์เฟซปลายโคอาเซียล อินเตอร์เฟสกับซีรีส SMA, 2.92 ซีรี่ย์, 2.4 ซีรี่ย์, 1.85 ซีรี่ย์, ฯลฯ
สินค้าทุกชนิดของท่าทางนําร่องคลื่น ครอบคลุมความกว้างแบนด์ของท่าทางนําร่องคลื่นทั้งหมด และสินค้ามีโครงสร้างที่น่าเชื่อถือได้ ขนาดภายนอกเล็ก ผลงานทางไฟฟ้าและความสม่ําเสมอที่ดีเยี่ยมและน้ําหนักเบา (≤20g), ฯลฯ พวกเขาถูกใช้อย่างแพร่หลายในยานอวกาศหลายประเภท
รายละเอียด
หมายเหตุ:ข้อมูลเฉพาะของรุ่นนี้ขึ้นอยู่กับข้อมูลในใบนิยามสินค้า
| ปริมาตรหลัก | |||
| พลังงานคลื่นต่อเนื่อง | 2W | ||
| ระยะความถี่ | (187.5/a) GHz ~ ((285.7/a) GHz,a คือขนาดด้านขนานของท่าทางนําคลื่น | ||
| ระยะอุณหภูมิการทํางาน | -65°C~+125°C | ||
| ความต้านทานต่อการปิด | ≥ 5000MΩ | ||
| อื่นๆ | |||
| ความหนาของแผ่น | ความหนาของชั้นเคลือบทองบนศูนย์สัมผัส ≥1.27μm | ||
| ความขวางของแผ่น | กรดไนโทริกประหยัด | ในภาชนะโปร่งใสที่มีความแรงเฉพาะ 1.316 (อุณหภูมิ 25°C±3°C) 30s | |
| ไอนิตริกแอซิดดัน | ความเข้มข้น 68% สะอาดทางการวิเคราะห์ในถังที่ 25 °C ± 3 °C,20 นาที | ||
| ระยะอุณหภูมิการเก็บระยะอุณหภูมิ | -55°C~+100°C | ||

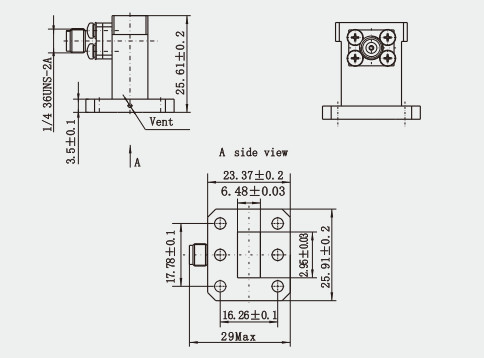

ภาพลวดลาย:(mm)
ลักษณะ:
1การแปลงพลังงานที่มีประสิทธิภาพสูง: การออกแบบของเครื่องปรับแปลง coaxial waveguide เป็นพื้นฐานของความแตกต่างในลักษณะการกระจายคลื่นแม่เหล็กไฟฟ้าในสื่อการส่งต่าง ๆและทําความสําเร็จการแปลงพลังงานที่มีประสิทธิภาพสูง ระหว่างสายนําคลื่นและสายโคอาเซียล ผ่านการออกแบบโครงสร้างที่เหมาะสมและการเลือกปารามิเตอร์.
2ความกว้างของแบนด์วิท: เครื่องแปลงโคอาชียัล waveguide มีความกว้างของแบนด์วิทที่สามารถครอบคลุมช่วงความถี่จาก DC ไปยังแบนด์คลื่นมิลลิเมตรและสูงกว่านั้น
3การสูญเสียการใส่ที่ต่ํา: เครื่องแปลง coaxial waveguide มีการสูญเสียการใส่ที่ต่ําในระหว่างกระบวนการแปลง ซึ่งหมายความว่าสัญญาณจะสูญเสียพลังงานน้อยลงในระหว่างกระบวนการแปลงช่วยรักษาความสมบูรณ์และความแข็งแรงของสัญญาณ.
4VSWR ต่ํา: VSWR คือการวัดระดับการตรงกันของสายส่ง เครื่องแปลง coaxial waveguide มี VSWR ต่ําซึ่งแสดงผลการจับคู่ที่ดี และลดการสะท้อนสัญญาณและการบิดเบือน.
5โครงสร้างที่แตกต่างกัน: เครื่องแปลงโคอาเซียลแบบนําคลื่นมีโครงสร้างที่แตกต่างกัน เช่น เครื่องแปลงโคอาเซียลแบบนําคลื่นแบบ 90 องศาแบบตรงข้าม และ เครื่องแปลงโคอาเซียลแบบนําคลื่นแบบ 180 องศาแบบจบที่สามารถเลือกได้ตามความต้องการการใช้งานที่แตกต่างกัน.
การใช้งาน:
1อุปกรณ์และระบบไมโครเวฟ: ในอุปกรณ์ไมโครเวฟ, เครื่องแปลง coaxial waveguide ใช้ในการเชื่อมต่อสายการส่งต่าง ๆ เช่นสาย coaxial และท่อ waveguideสําหรับการส่งสัญญาณที่มีประสิทธิภาพ. มันถูกใช้อย่างแพร่หลายในระบบไมโครเวฟต่าง ๆ เช่น แอนเทนนา, เครื่องส่ง, เครื่องรับและอุปกรณ์ปลายตัวพนักงาน
2ระบบเรดาร์: ในระบบเรดาร์ เครื่องแปลงโคอาชียัลแบบนําคลื่นเป็นอุปกรณ์แปลงแบบปาซิฟิคที่จําเป็นที่ใช้ในการเชื่อมต่อส่วนต่างๆ ของเรดาร์ เพื่อให้การส่งสัญญาณมั่นคง
3การสื่อสารผ่านดาวเทียม: เครื่องแปลง coaxial waveguide สามารถใช้ได้ในด้านการสื่อสารผ่านดาวเทียมโดยเฉพาะอย่างยิ่งเมื่อจําเป็นต้องเชื่อมต่อสายโคเอชเชียลของสถานีพื้นดินกับระบบนําคลื่นบนดาวเทียม.
รายการสินค้า:
1.85 ซีรีย์
2.4ซีรี่ย์
2.92ซีรี่ย์
SMAซีรี่ย์
ซีรี่ย์ SMP
ซีรี่ย์ SMPM
ผลิตภัณฑ์ไอโซเลเตอร์กระจก
เครื่องปรับร่องคลื่นแบบโคอาเซียล
หมายเหตุ:
เรามีมากกว่า 10,000 ชนิดของสายเชื่อม SMA, หากเชื่อมที่คุณใช้ไม่ได้พบ, กรุณาติดต่อเราด้วยรายละเอียดของคุณ.
